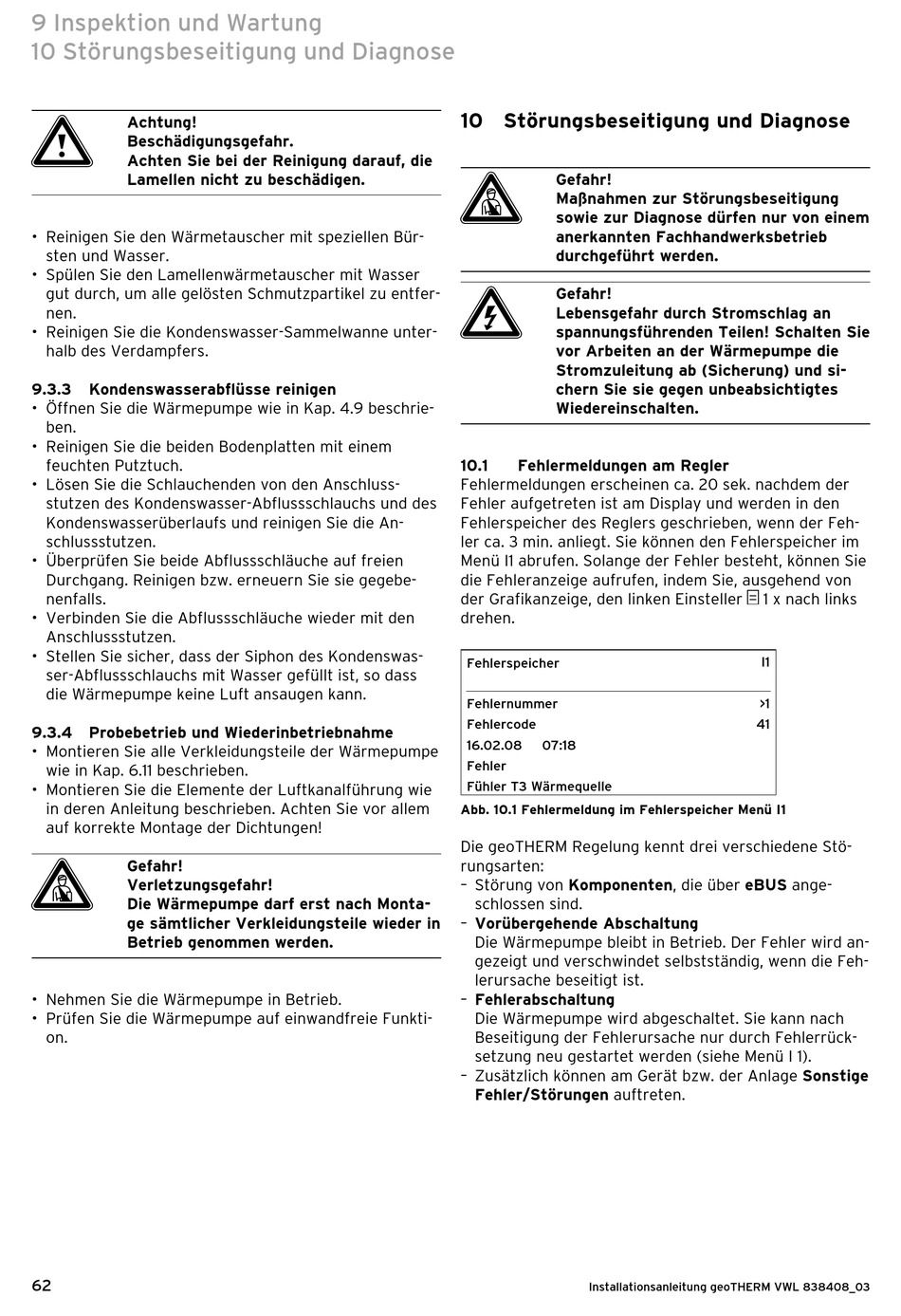

9 Inspektion und Wartung
10 Störungsbeseitigung und Diagnose
a
Achtung!
Beschädigungsgefahr.
Achten Sie bei der Reinigung darauf, die
Lamel len nicht zu beschädigen.
• Reinigen Sie den Wärmetauscher mit speziellen Bür-
sten und Wasser.
• Spülen Sie den Lamellenwärmetauscher mit Wasser
gut durch, um alle gelösten Schmutzpartikel zu entfer-
nen.
• Reinigen Sie die Kondenswasser-Sammelwanne unter-
halb des Verdampfers.
9.3.3 Kondenswasserabflüsse reinigen
• Öffnen Sie die Wärmepumpe wie in Kap. 4.9 beschrie-
ben.
• Reinigen Sie die beiden Bodenplatten mit einem
feuchten Putztuch.
• Lösen Sie die Schlauchenden von den Anschluss-
stutzen des Kondenswasser-Abflussschlauchs und des
Kondenswasserüberlaufs und reinigen Sie die An -
schlussstutzen.
• Überprüfen Sie beide Abflussschläuche auf freien
Durch gang. Reinigen bzw. erneuern Sie sie gegebe-
nenfalls.
• Verbinden Sie die Abflussschläuche wieder mit den
Anschlussstutzen.
• Stellen Sie sicher, dass der Siphon des Kondenswas-
ser-Abflussschlauchs mit Wasser gefüllt ist, so dass
die Wärme pumpe keine Luft ansaugen kann.

9.3.4 Probebetrieb und Wiederinbetriebnahme

• Montieren Sie alle Verkleidungsteile der Wärmepumpe
wie in Kap. 6.11 beschrieben.
• Montieren Sie die Elemente der Luftkanalführung wie
in deren Anleitung beschrieben. Achten Sie vor allem
auf korrekte Montage der Dichtungen!
d
Gefahr!
Verletzungsgefahr!
Die Wärmepumpe darf erst nach Monta-
ge sämtlicher Verkleidungsteile wieder in
Betrieb genommen werden.
• Nehmen Sie die Wärmepumpe in Betrieb.
• Prüfen Sie die Wärmepumpe auf einwandfreie Funkti-
on.
62
10 Störungsbeseitigung und Diagnose
d
Gefahr!
Maßnahmen zur Störungsbeseitigung
sowie zur Diagnose dürfen nur von einem
anerkannten Fachhandwerks betrieb
durchgeführt werden.
e
Gefahr!
Lebensgefahr durch Stromschlag an
spannungsführenden Teilen! Schalten Sie
vor Arbeiten an der Wärmepumpe die
Stromzuleitung ab (Sich erung) und si-
chern Sie sie gegen unbeabsichtigtes
Wiedereinschalten.
10.1

Fehlermeldungen am Regler

Fehlermeldungen erscheinen ca. 20 sek. nachdem der
Fehler aufgetreten ist am Display und werden in den
Fehler spei cher des Reglers geschrieben, wenn der Feh-
ler ca. 3 min. anliegt. Sie können den Fehler speicher im
Menü I1 abrufen. Solange der Fehler be steht, können Sie
die Fehleranzeige aufrufen, indem Sie, ausgehend von
der Grafikanzeige, den linken Einsteller
drehen.
Fehlerspeicher
Fehlernummer
Fehlercode
16.02.08 07:18
Fehler
Fühler T3 Wärmequelle
Abb. 10.1 Fehlermeldung im Fehlerspeicher Menü I1
Die geoTHERM Regelung kennt drei verschiedene Stö-
rungsarten:
– Störung von Komponenten, die über eBUS ange-
schlossen sind.
– Vorübergehende Abschaltung
Die Wärmepumpe bleibt in Betrieb. Der Fehler wird an-
gezeigt und verschwindet selbstständig, wenn die Feh-
lerursache beseitigt ist.
– Fehlerabschaltung
Die Wärmepumpe wird abgeschaltet. Sie kann nach
Beseitigung der Fehlerursache nur durch Fehlerrück-
setzung neu gestartet werden (siehe Menü I 1).
– Zusätzlich können am Gerät bzw. der Anlage Sonstige
Fehler/Störungen auftreten.
Installationsanleitung geoTHERM VWL 838408_03
1 x nach links
I1
>1
41
