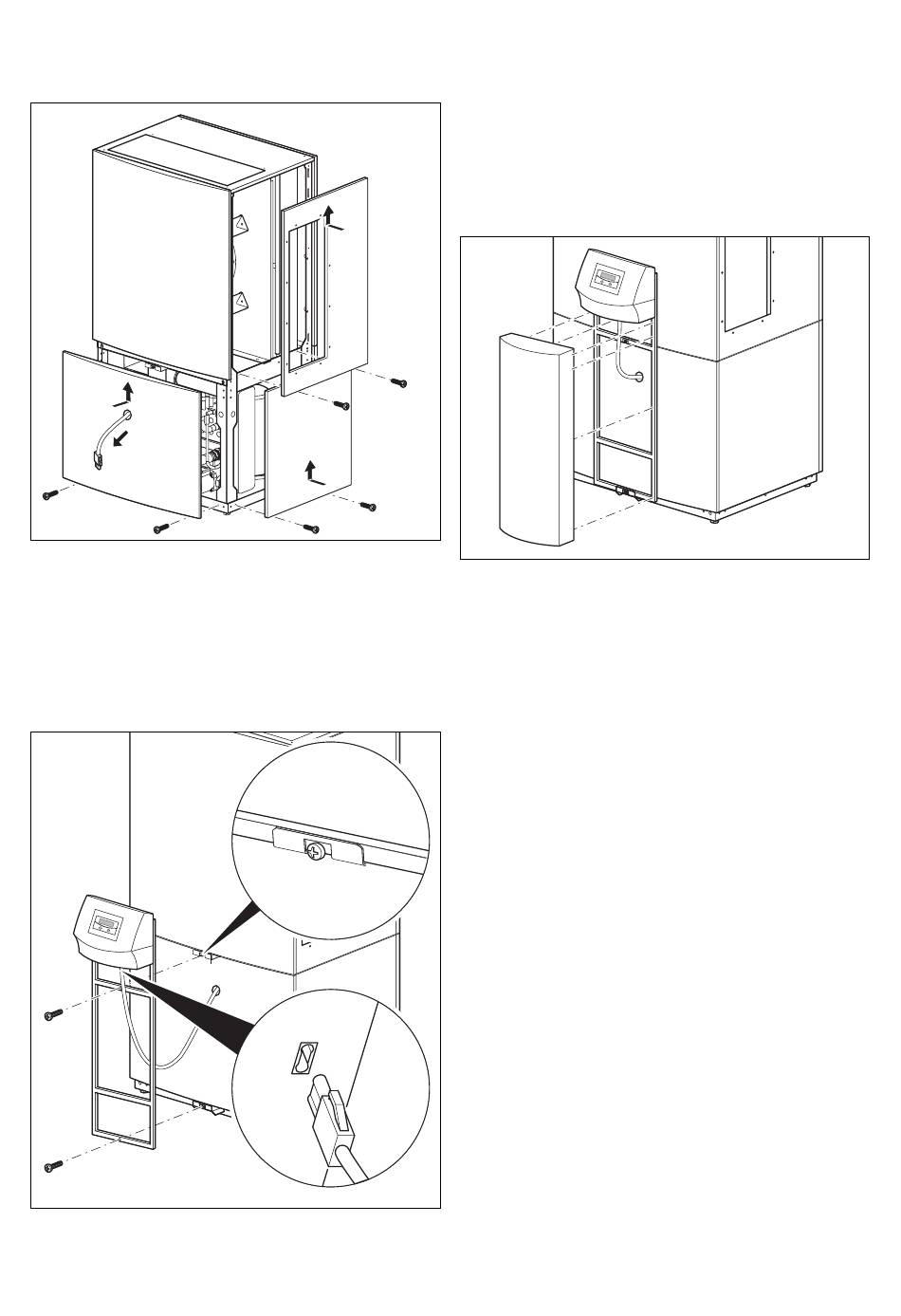

Abb. 6.18 Stecker durchfädeln und Verkleidung montieren
• Ziehen Sie den Anschlussstecker durch das Loch in
der vorderen Verkleidung.
• Montieren Sie die seitliche und vordere Verkleidung
wieder, indem Sie die Verkleidungsbleche mit den
Haltehaken in die Schlitze am Gehäuse stecken und
dann die Verkleidung nach oben schieben. Fixieren Sie
Verkleidungsbleche mit den zugehörigen Schrauben.
Abb. 6.19 Bedienkonsole anschließen und montieren
Installationsanleitung geoTHERM VWL 838408_03
• Ziehen Sie das untere Frontblech von der Bedien-
konsole.
• Verschrauben Sie den Konsolenrahmen mit den bei-
den mitgelieferten Schrauben an den Halte laschen.
• Schließen Sie die Anschlussleitung an der Bedien-
konsole an.
Abb. 6.20 Frontblech der Bedienkonsole montieren
• Stecken Sie das Frontblech der Bedienkonsole auf den
Konsolenrahmen.
Die Wärmepumpe ist nun montiert und kann von Ihnen
in Betrieb genommen werden.
