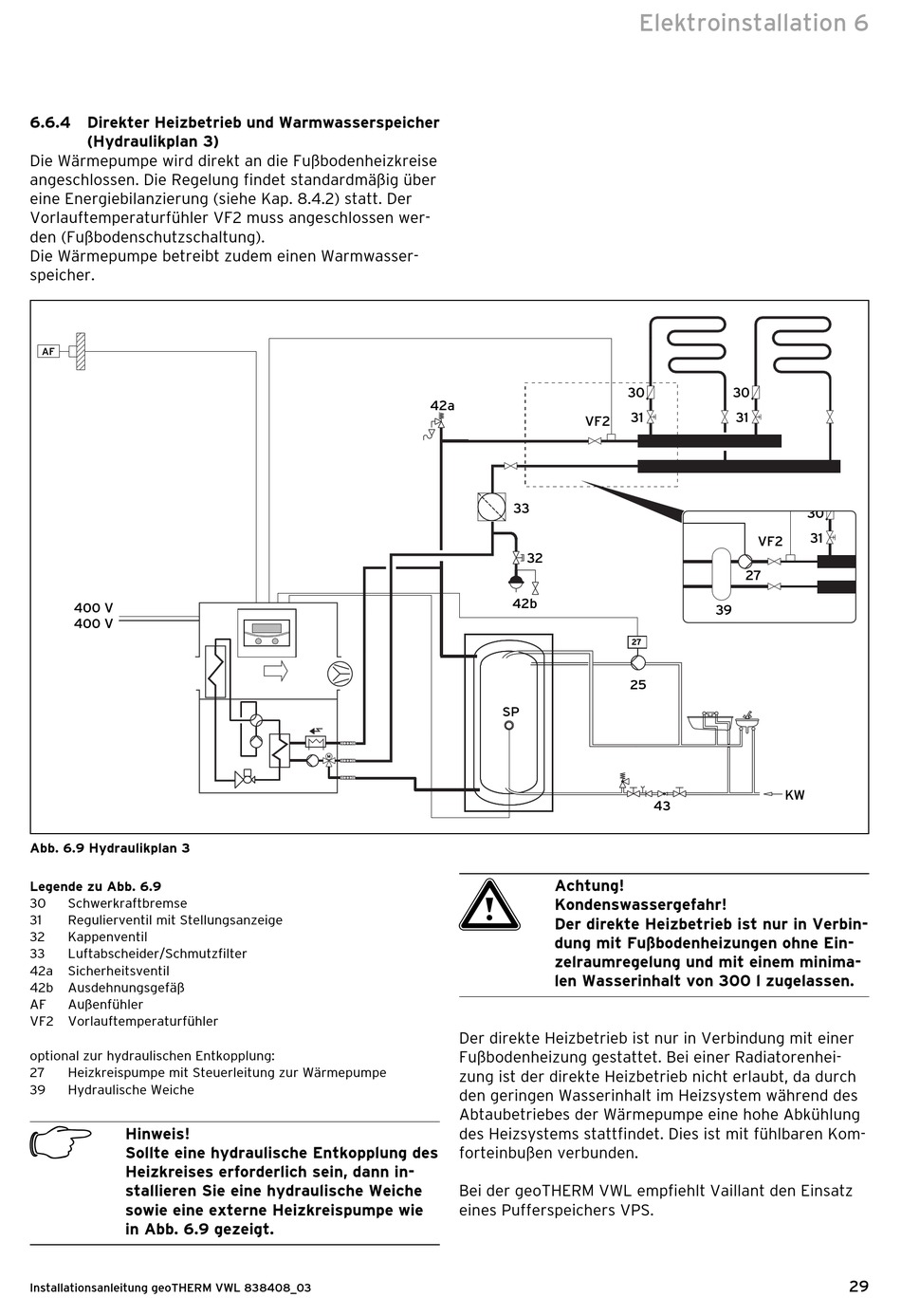

6.6.4 Direkter Heizbetrieb und Warmwasserspeicher
(Hydraulikplan 3)
Die Wärmepumpe wird direkt an die Fußbodenheizkreise
angeschlossen. Die Regelung findet standardmäßig über
eine Energiebilanzierung (siehe Kap. 8.4.2) statt. Der
Vorlauftemperaturfühler VF2 muss angeschlossen wer-
den (Fußbodenschutzschaltung).
Die Wärmepumpe betreibt zudem einen Warmwasser-
speicher.
AF
400 V
400 V
Abb. 6.9 Hydraulikplan 3
Legende zu Abb. 6.9
30
Schwerkraftbremse
31
Regulierventil mit Stellungsanzeige
32
Kappenventil
33
Luftabscheider/Schmutzfilter
42a
Sicherheitsventil
42b
Ausdehnungsgefäß
AF
Außenfühler
VF2 Vorlauftemperaturfühler
optional zur hydraulischen Entkopplung:
27
Heizkreispumpe mit Steuerleitung zur Wärmepumpe
39
Hydraulische Weiche
h
Hinweis!
Sollte eine hydraulische Entkopplung des
Heizkreises erforderlich sein, dann in-
stallieren Sie eine hydraulische Weiche
sowie eine externe Heizkreispumpe wie
in Abb. 6.9 gezeigt.
Installationsanleitung geoTHERM VWL 838408_03
42a
M
a
Der direkte Heizbetrieb ist nur in Verbindung mit einer
Fußbodenheizung gestattet. Bei einer Radiatorenhei-
zung ist der direkte Heizbetrieb nicht erlaubt, da durch
den geringen Wasserinhalt im Heizsystem während des
Abtaubetriebes der Wärmepumpe eine hohe Abkühlung
des Heizsystems stattfindet. Dies ist mit fühlbaren Kom-
forteinbußen verbunden.
Bei der geoTHERM VWL empfiehlt Vaillant den Einsatz
eines Pufferspeichers VPS.
Elektroinstallation 6
30
31
VF2
33
32
42b
27
27
25
SP
43
Achtung!
Kondenswassergefahr!
Der direkte Heizbetrieb ist nur in Verbin-
dung mit Fußbodenheizungen ohne Ein-
zelraumregelung und mit einem minima-
len Wasserinhalt von 300 l zuge lassen.
30
31
30
31
VF2
27
39
KW
29
