5 Anschlüsse und Abmessungen
5 Anschlüsse und Abmessungen
Alle Anschlüsse sind 35-mm-Kupferanschlüsse und
befinden sich auf der Oberseite der Wärmepumpe.
Anschlüsse bei Unterkühler am Rücklauf der
Heizungsanlage (Standard)
3
147
198

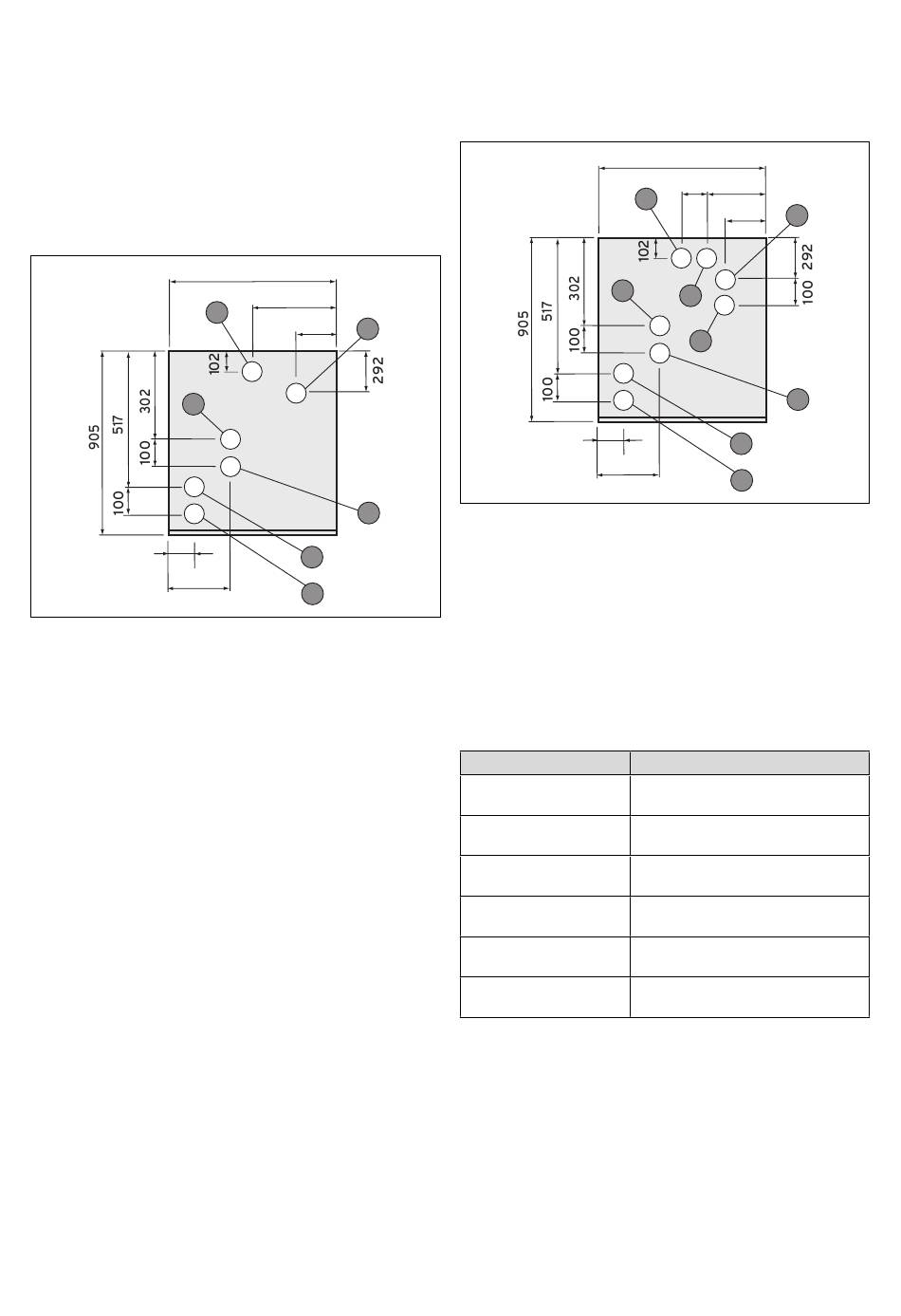

Abb. 5.1 Anschlüsse und Abmessungen
Legende
1 Heizungs-Vorlauf (von WP)
2 Heizungs-Rücklauf (zur WP)
3 Heißwasser, Vorlauf (von WP)
4 Heißwasser, Rücklauf (zur WP)
5 Kälteträger zur Wärmepumpe (vom Kollektor)
6 Kälteträger von WP (zum Kollektor)
8
764
419
2
138
1
4
5
6
Anschlüsse bei getrenntem Unterkühler
3
147
198
Abb. 5.2 Anschlüsse und Abmessungen bei getrenntem
Unterkühler
Legende
1 Heizungs-Vorlauf (von WP)
2 Heizkörper, Rücklauf (zur WP)
3 Heißwasser, Vorlauf (von WP)
4 Heißwasser, Rücklauf (zur WP)
5 Kälteträger zur Wärmepumpe (vom Kollektor)
6 Kälteträger von WP (zum Kollektor)
7 Unterkühler, Vorlauf (von WP)
8 Unterkühler, Rücklauf (zur WP)
Bezeichnung
Kälteträger zum Kollektor 35 mm mit Klemmringverschraubung
Kälteträger vom Kollektor 35 mm mit Klemmringverschraubung
Heizungs-Vorlauf
Heizungs-Rücklauf
Heißwasser-Vorlauf
Heißwasser-Rücklauf
Tab. 5.1 Durchmesser und Anschlüsse
764
100 319
8
138
1
7
2
4
5
6
Durchmesser und Anschlüsse
1 1/4"-Innengewinde
1 1/4"-Innengewinde
35 mm mit Klemmringverschraubung
1 1/4"-Innengewinde
35 mm mit Klemmringverschraubung
1 1/4"-Innengewinde
35 mm mit Klemmringverschraubung
1 1/4"-Innengewinde
35 mm mit Klemmringverschraubung
1 1/4"-Innengewinde
Installationsanleitung geoTHERM pro
