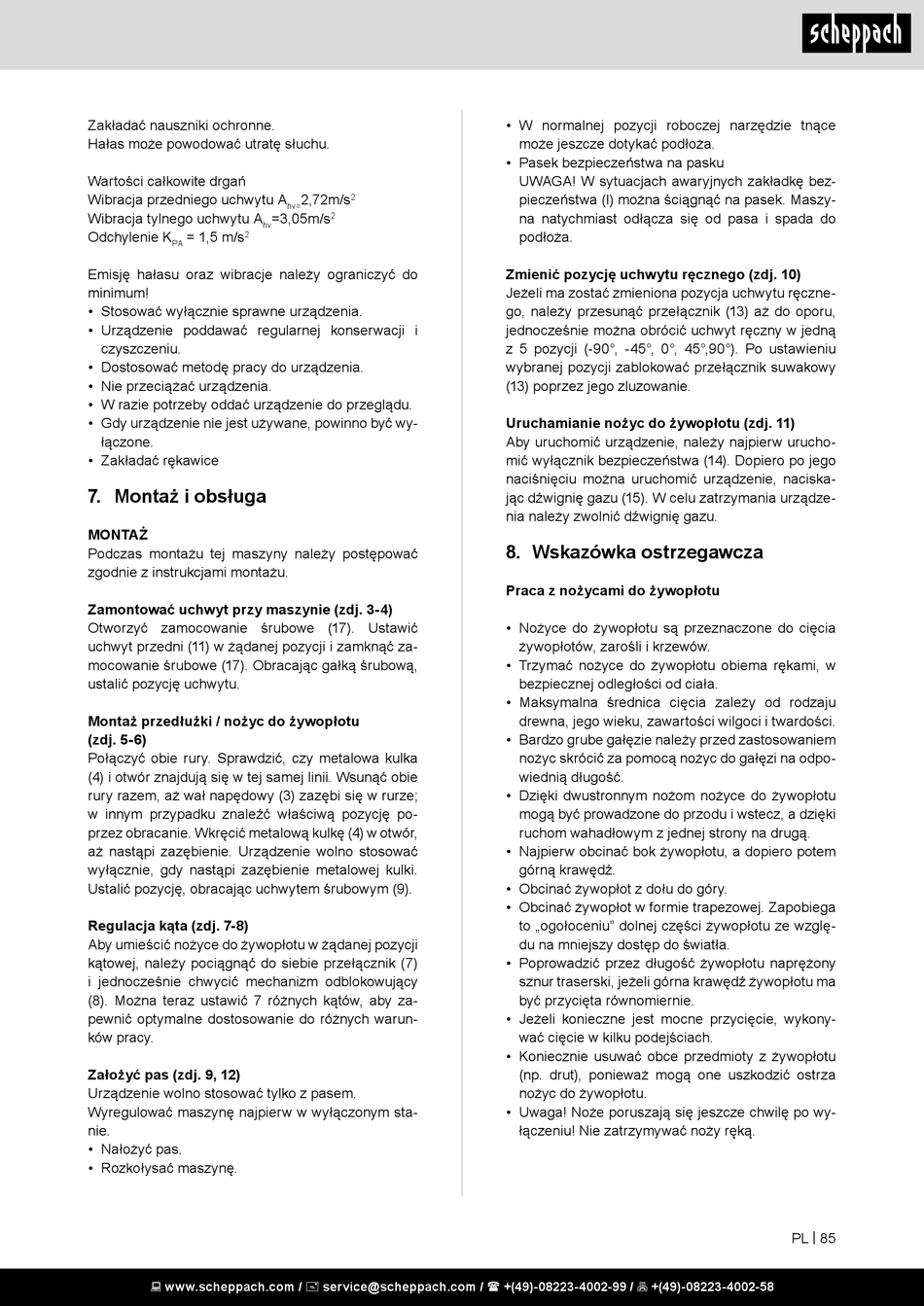

Montaż I Obsługa; Wskazówka Ostrzegawcza - Scheppach TPH900 Original Bedienungsanleitung

Zakładać nauszniki ochronne.
Hałas może powodować utratę słuchu.
Wartości całkowite drgań
Wibracja przedniego uchwytu A
Wibracja tylnego uchwytu A
Odchylenie K = 1,5 m/s
2
PA
Emisję hałasu oraz wibracje należy ograniczyć do
minimum!
• Stosować wyłącznie sprawne urządzenia.
• Urządzenie poddawać regularnej konserwacji i
czyszczeniu.
• Dostosować metodę pracy do urządzenia.
• Nie przeciążać urządzenia.
• W razie potrzeby oddać urządzenie do przeglądu.
• Gdy urządzenie nie jest używane, powinno być wy-
łączone.
• Zakładać rękawice
7. Montaż i obsługa
MONTAŻ
Podczas montażu tej maszyny należy postępować
zgodnie z instrukcjami montażu.
Zamontować uchwyt przy maszynie (zdj. 3-4)
Otworzyć zamocowanie śrubowe (17). Ustawić
uchwyt przedni (11) w żądanej pozycji i zamknąć za-
mocowanie śrubowe (17). Obracając gałką śrubową,
ustalić pozycję uchwytu.
Montaż przedłużki / nożyc do żywopłotu
(zdj. 5-6)
Połączyć obie rury. Sprawdzić, czy metalowa kulka
(4) i otwór znajdują się w tej samej linii. Wsunąć obie
rury razem, aż wał napędowy (3) zazębi się w rurze;
w innym przypadku znaleźć właściwą pozycję po-
przez obracanie. Wkręcić metalową kulkę (4) w otwór,
aż nastąpi zazębienie. Urządzenie wolno stosować
wyłącznie, gdy nastąpi zazębienie metalowej kulki.
Ustalić pozycję, obracając uchwytem śrubowym (9).
Regulacja kąta (zdj. 7-8)
Aby umieścić nożyce do żywopłotu w żądanej pozycji
kątowej, należy pociągnąć do siebie przełącznik (7)
i jednocześnie chwycić mechanizm odblokowujący
(8). Można teraz ustawić 7 różnych kątów, aby za-
pewnić optymalne dostosowanie do różnych warun-
ków pracy.
Założyć pas (zdj. 9, 12)
Urządzenie wolno stosować tylko z pasem.
Wyregulować maszynę najpierw w wyłączonym sta-
nie.
• Nałożyć pas.
• Rozkołysać maszynę.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2,72m/s
2
hv=
=3,05m/s
2
hv
• W normalnej pozycji roboczej narzędzie tnące
może jeszcze dotykać podłoża.
• Pasek bezpieczeństwa na pasku
UWAGA! W sytuacjach awaryjnych zakładkę bez-
pieczeństwa (l) można ściągnąć na pasek. Maszy-
na natychmiast odłącza się od pasa i spada do
podłoża.
Zmienić pozycję uchwytu ręcznego (zdj. 10)
Jeżeli ma zostać zmieniona pozycja uchwytu ręczne-
go, należy przesunąć przełącznik (13) aż do oporu,
jednocześnie można obrócić uchwyt ręczny w jedną
z 5 pozycji (-90°, -45°, 0°, 45°,90°). Po ustawieniu
wybranej pozycji zablokować przełącznik suwakowy
(13) poprzez jego zluzowanie.
Uruchamianie nożyc do żywopłotu (zdj. 11)
Aby uruchomić urządzenie, należy najpierw urucho-
mić wyłącznik bezpieczeństwa (14). Dopiero po jego
naciśnięciu można uruchomić urządzenie, naciska-
jąc dźwignię gazu (15). W celu zatrzymania urządze-
nia należy zwolnić dźwignię gazu.
8. Wskazówka ostrzegawcza
Praca z nożycami do żywopłotu
• Nożyce do żywopłotu są przeznaczone do cięcia
żywopłotów, zarośli i krzewów.
• Trzymać nożyce do żywopłotu obiema rękami, w
bezpiecznej odległości od ciała.
• Maksymalna średnica cięcia zależy od rodzaju
drewna, jego wieku, zawartości wilgoci i twardości.
• Bardzo grube gałęzie należy przed zastosowaniem
nożyc skrócić za pomocą nożyc do gałęzi na odpo-
wiednią długość.
• Dzięki dwustronnym nożom nożyce do żywopłotu
mogą być prowadzone do przodu i wstecz, a dzięki
ruchom wahadłowym z jednej strony na drugą.
• Najpierw obcinać bok żywopłotu, a dopiero potem
górną krawędź.
• Obcinać żywopłot z dołu do góry.
• Obcinać żywopłot w formie trapezowej. Zapobiega
to „ogołoceniu" dolnej części żywopłotu ze wzglę-
du na mniejszy dostęp do światła.
• Poprowadzić przez długość żywopłotu naprężony
sznur traserski, jeżeli górna krawędź żywopłotu ma
być przycięta równomiernie.
• Jeżeli konieczne jest mocne przycięcie, wykony-
wać cięcie w kilku podejściach.
• Koniecznie usuwać obce przedmioty z żywopłotu
(np. drut), ponieważ mogą one uszkodzić ostrza
nożyc do żywopłotu.
• Uwaga! Noże poruszają się jeszcze chwilę po wy-
łączeniu! Nie zatrzymywać noży ręką.
PL | 85
