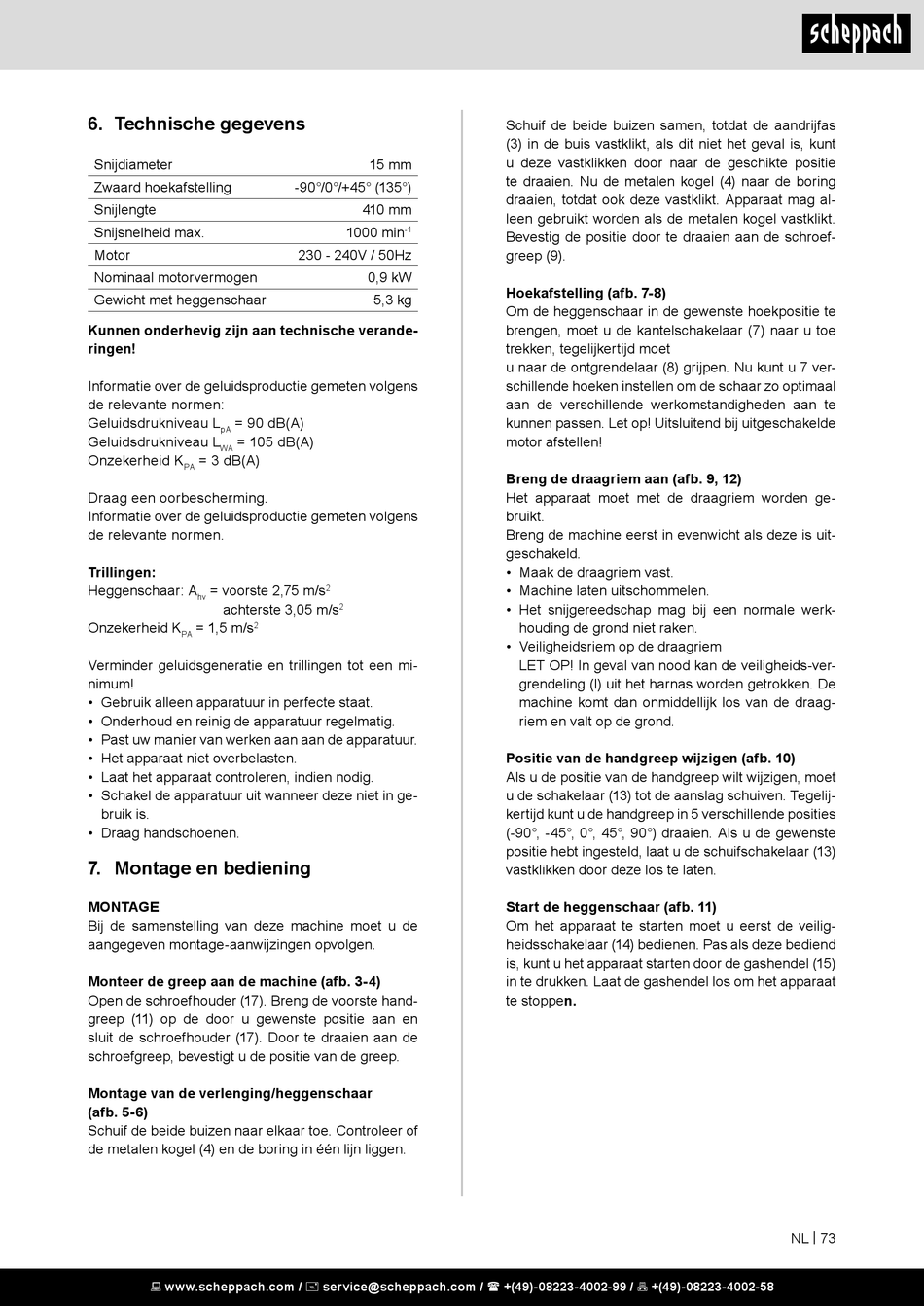

6. Technische gegevens

Snijdiameter
Zwaard hoekafstelling
Snijlengte
Snijsnelheid max.
Motor
Nominaal motorvermogen
Gewicht met heggenschaar
Kunnen onderhevig zijn aan technische verande-
ringen!
Informatie over de geluidsproductie gemeten volgens
de relevante normen:
Geluidsdrukniveau L = 90 dB(A)
pA
Geluidsdrukniveau L = 105 dB(A)
WA
Onzekerheid K = 3 dB(A)
PA
Draag een oorbescherming.
Informatie over de geluidsproductie gemeten volgens
de relevante normen.
Trillingen:
Heggenschaar: A = voorste 2,75 m/s
hv
achterste 3,05 m/s
Onzekerheid K = 1,5 m/s
2
PA
Verminder geluidsgeneratie en trillingen tot een mi-
nimum!
• Gebruik alleen apparatuur in perfecte staat.
• Onderhoud en reinig de apparatuur regelmatig.
• Past uw manier van werken aan aan de apparatuur.
• Het apparaat niet overbelasten.
• Laat het apparaat controleren, indien nodig.
• Schakel de apparatuur uit wanneer deze niet in ge-
bruik is.
• Draag handschoenen.

7. Montage en bediening

MONTAGE
Bij de samenstelling van deze machine moet u de
aangegeven montage-aanwijzingen opvolgen.
Monteer de greep aan de machine (afb. 3-4)
Open de schroefhouder (17). Breng de voorste hand-
greep (11) op de door u gewenste positie aan en
sluit de schroefhouder (17). Door te draaien aan de
schroefgreep, bevestigt u de positie van de greep.
Montage van de verlenging/heggenschaar
(afb. 5-6)
Schuif de beide buizen naar elkaar toe. Controleer of
de metalen kogel (4) en de boring in één lijn liggen.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
15 mm
-90°/0°/+45° (135°)
410 mm
1000 min
-1
230 - 240V / 50Hz
0,9 kW
5,3 kg
2
2
Schuif de beide buizen samen, totdat de aandrijfas
(3) in de buis vastklikt, als dit niet het geval is, kunt
u deze vastklikken door naar de geschikte positie
te draaien. Nu de metalen kogel (4) naar de boring
draaien, totdat ook deze vastklikt. Apparaat mag al-
leen gebruikt worden als de metalen kogel vastklikt.
Bevestig de positie door te draaien aan de schroef-
greep (9).
Hoekafstelling (afb. 7-8)
Om de heggenschaar in de gewenste hoekpositie te
brengen, moet u de kantelschakelaar (7) naar u toe
trekken, tegelijkertijd moet
u naar de ontgrendelaar (8) grijpen. Nu kunt u 7 ver-
schillende hoeken instellen om de schaar zo optimaal
aan de verschillende werkomstandigheden aan te
kunnen passen. Let op! Uitsluitend bij uitgeschakelde
motor afstellen!
Breng de draagriem aan (afb. 9, 12)
Het apparaat moet met de draagriem worden ge-
bruikt.
Breng de machine eerst in evenwicht als deze is uit-
geschakeld.
• Maak de draagriem vast.
• Machine laten uitschommelen.
• Het snijgereedschap mag bij een normale werk-
houding de grond niet raken.
• Veiligheidsriem op de draagriem
LET OP! In geval van nood kan de veiligheids-ver-
grendeling (l) uit het harnas worden getrokken. De
machine komt dan onmiddellijk los van de draag-
riem en valt op de grond.
Positie van de handgreep wijzigen (afb. 10)
Als u de positie van de handgreep wilt wijzigen, moet
u de schakelaar (13) tot de aanslag schuiven. Tegelij-
kertijd kunt u de handgreep in 5 verschillende posities
(-90°, -45°, 0°, 45°, 90°) draaien. Als u de gewenste
positie hebt ingesteld, laat u de schuifschakelaar (13)
vastklikken door deze los te laten.
Start de heggenschaar (afb. 11)
Om het apparaat te starten moet u eerst de veilig-
heidsschakelaar (14) bedienen. Pas als deze bediend
is, kunt u het apparaat starten door de gashendel (15)
in te drukken. Laat de gashendel los om het apparaat
te stoppen.
