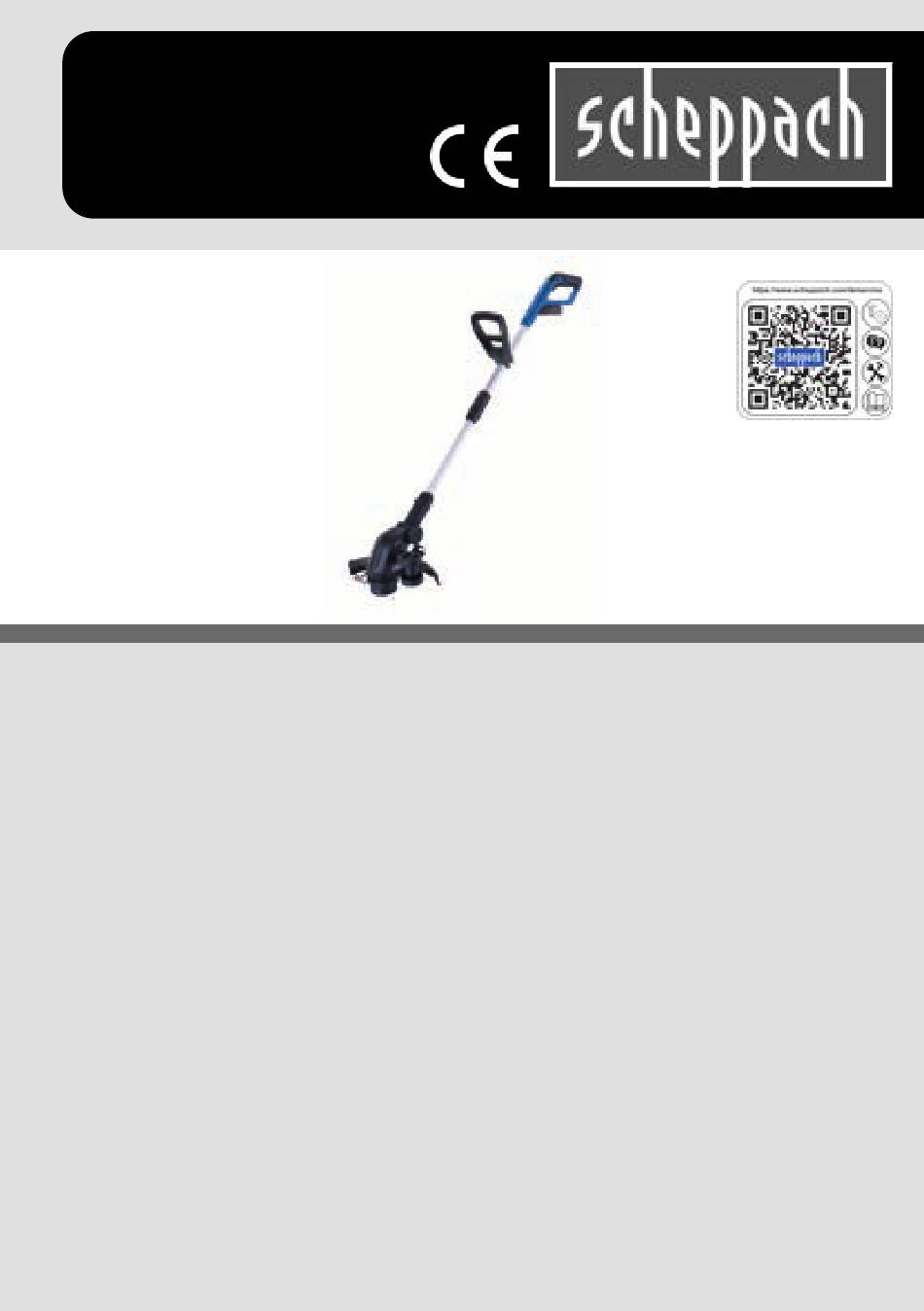

Scheppach C-LT300-X Originalbetriebsanleitung
Scheppach C-LT300-X Originalbetriebsanleitung

Scheppach C-LT300-X Originalbetriebsanleitung

Akku-rasentrimmer
Vorschau ausblenden Andere Handbücher für C-LT300-X:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 895
Art.Nr.
5910904900
AusgabeNr.
5910904900_0601
Rev.Nr.
21/11/2023
C-LT300-X
DE Akku-Rasentrimmer |
Originalbetriebsanleitung............................... 4
GB Cordless strimmer | Translation of the original
operating instructions .................................. 15
FR Coupe-bordure sans fil | Traduction du mode
d'emploi original .......................................... 25
IT
Decespugliatore a batteria | Traduzione delle
istruzioni per l'uso originali .......................... 36
NL Accu gazontrimmer | Vertaling van de
originele gebruiksaanwijzing ....................... 47
ES Cortabordes eléctrico con batería | Traducción
del manual de instrucciones original ........... 58
PT Aparador de relva a bateria | Tradução do
manual de operação original ....................... 69
CZ Akumulátorový zastřihovač trávy | Překlad
originálního provozního návodu .................. 80
SK Akumulátorový vyžínač na trávu | Preklad
originálneho návodu na obsluhu ................. 90
HU Akkumulátoros fűkasza | Az eredeti
üzemeltetési útmutató fordítása ................ 101
PL Akumulatorowy przycinacz do trawników |
Tłumaczenie oryginalnej instrukcji eksploatacji
.................................................................. 112
HR Akumulatorski šišač tratine | Prijevod
originalnog priručnika za uporabu ............. 123
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
SI
Akumulatorski prirezovalnik trave | Prevod
originalnih navodil za uporabo .................. 134
EE Aku-murutrimmer | Originaalkasutusjuhendi
tõlge .......................................................... 144
LT Akumuliatorinė nešiojamoji žoliapjovė |
Originalios naudojimo instrukcijos vertimas
.................................................................. 154
LV Akumulatora zāliena trimmeris | Oriģinālās
lietošanas instrukcijas tulkojums ............... 165
SE Batteridriven grästrimmer | Översättning av
originalbruksanvisningen........................... 176
FI
Akkukäyttöinen ruohotrimmeri | Alkuperäisen
käyttöohjeen käännös ............................... 186
DK Batteridrevet plænetrimmer | Oversættelse af
den originale driftsvejledning..................... 197
NO Batteridreven gresstrimmer | Oversettelse av
den originale bruksanvisningen................. 208
BG Акумулаторен тример за трева | Превод на
оригиналното ръководство за експлоатация
.................................................................. 218
