Stahl SolConex 8570/11 Betriebsanleitung Seite 13

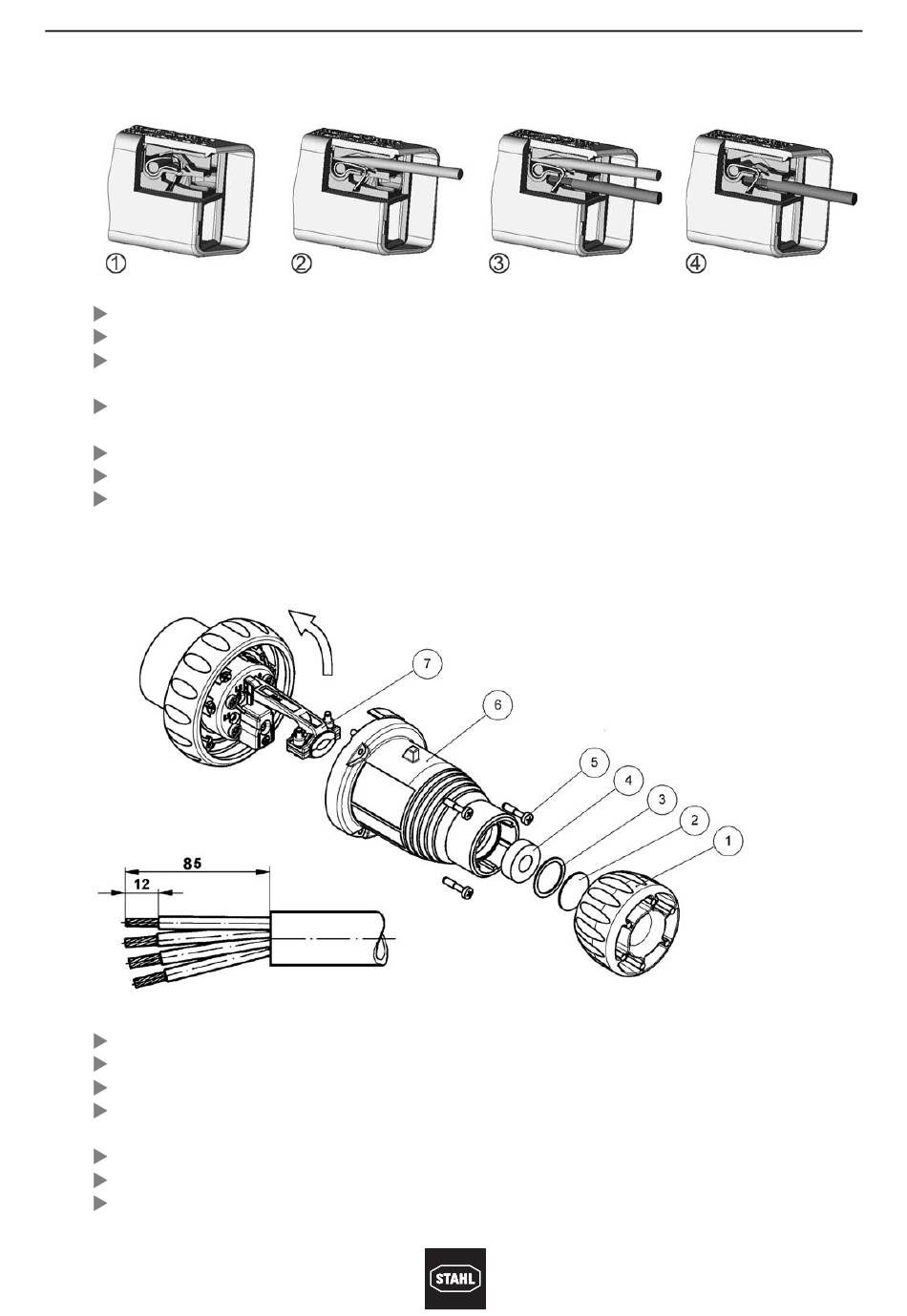

Installation Hilfskontakte
Gehäuse öffnen.
Kabel durch Kabeleinführung in Anschlussraum führen.
Schraubenlose Klemmen mit Schraubendreher entriegeln (2)
(Schneide 06 x 3,5 Form A nach DIN 5264 bzw. ISO 2380-1).
Leitungen in entsprechende schraubenlose Klemmen einführen und festklemmen (3).
Die abisolierten Leitungsenden müssen sich vollständig in der Klemme befinden.
Leitungen ausrichten (Klemmstellen dürfen nicht unter Zug stehen).
Kabeleinführung(en) festziehen.
Gehäuse schließen (Anzugsdrehmoment: siehe Kapitel 5, „Technische Daten").
8.2 Installation Stecker Typ 8570/12-...
Verschraubung (1) abschrauben und Staubschutzplatte (2) entfernen.
Druckring (3) und Dichtring (4) herausnehmen.
Gehäuseschrauben (5) lösen und Steckergehäuse (6) abnehmen.
Leitung (max. 4 mm
einführen. Innendurchmesser der Dichtung ggf. durch Ausschneiden anpassen.
Zugentlastung (7) öffnen und um 90° abschwenken.
Leitungen in entsprechende Klemmen einführen und festklemmen (max. 1,2 Nm).
Die abisolierten Leitungsenden müssen sich vollständig in der Klemme befinden.
8570601300
S-BA-8570/11/12-03-de-31/01/2007
2
) durch Verschraubung (1) , Druckring (3) und Dichtung (4)
Wandsteckdose, Stecker
8570/11, 8570/12
Installation
11202E00
11222E00
11
