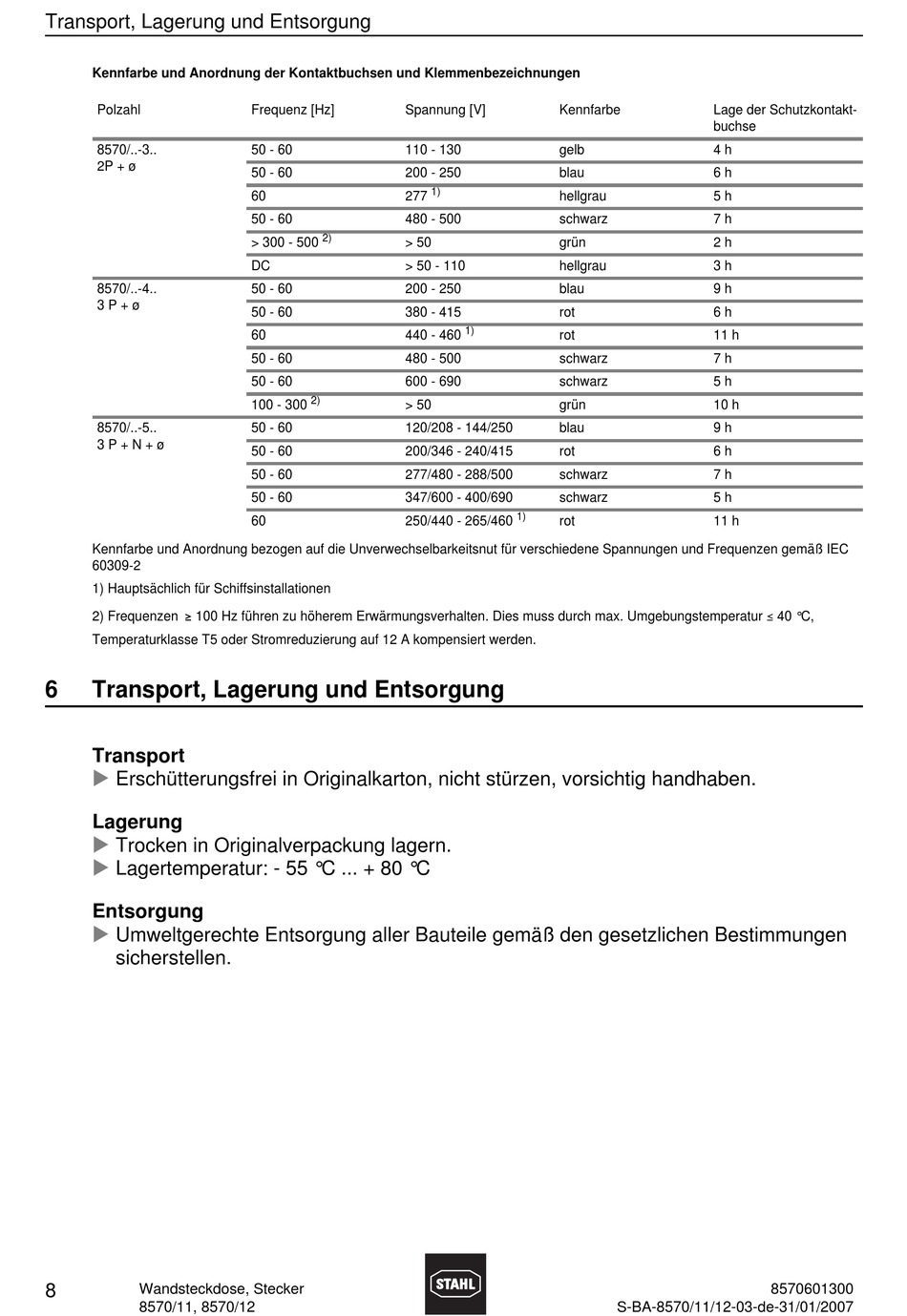

Transport, Lagerung Und Entsorgung - Stahl SolConex 8570/11 Betriebsanleitung

Transport, Lagerung und Entsorgung

Kennfarbe und Anordnung der Kontaktbuchsen und Klemmenbezeichnungen
Polzahl
8570/..-3..
2P + ø
8570/..-4..
3 P + ø
8570/..-5..
3 P + N + ø
Kennfarbe und Anordnung bezogen auf die Unverwechselbarkeitsnut für verschiedene Spannungen und Frequenzen gemäß IEC
60309-2
1) Hauptsächlich für Schiffsinstallationen
2) Frequenzen ) 100 Hz führen zu höherem Erwärmungsverhalten. Dies muss durch max. Umgebungstemperatur ( 40 °C,
Temperaturklasse T5 oder Stromreduzierung auf 12 A kompensiert werden.
6 Transport, Lagerung und Entsorgung
Transport
Erschütterungsfrei in Originalkarton, nicht stürzen, vorsichtig handhaben.
Lagerung
Trocken in Originalverpackung lagern.
Lagertemperatur: - 55 °C ... + 80 °C
Entsorgung
Umweltgerechte Entsorgung aller Bauteile gemäß den gesetzlichen Bestimmungen
sicherstellen.
8
Wandsteckdose, Stecker
8570/11, 8570/12
Frequenz [Hz] Spannung [V]
50 - 60 110 - 130
50 - 60 200 - 250
60 277
50 - 60 480 - 500
2)
> 300 - 500 > 50
DC > 50 - 110
50 - 60 200 - 250
50 - 60 380 - 415
60 440 - 460
50 - 60 480 - 500
50 - 60 600 - 690
2)
100 - 300 > 50
50 - 60 120/208 - 144/250
50 - 60 200/346 - 240/415
50 - 60 277/480 - 288/500
50 - 60 347/600 - 400/690
60 250/440 - 265/460
Kennfarbe
gelb
blau
1)
hellgrau
schwarz
grün
hellgrau
blau
rot
1)
rot
schwarz
schwarz
grün
blau
rot
schwarz
schwarz
1)
rot
Lage der Schutzkontakt-
buchse
4 h
6 h
5 h
7 h
2 h
3 h
9 h
6 h
11 h
7 h
5 h
10 h
9 h
6 h
7 h
5 h
11 h
8570601300
S-BA-8570/11/12-03-de-31/01/2007
