Montage
3.1
Systemarchitektur
Die komplette Systemeinrichtung besteht aus den folgenden Komponenten:
• Messumformer Mycom S CXM 153 (1)
• HART
®
-Handbediengerät DXR 275 (2)
• HART
®
-Modem Commubox FXA 191 (3)
• PC mit Bedienprogramm Commuwin II (4)
• Registriergerät (5)
ENDRESS+HAUSER
MYCOM S CPM 153
7.54
MEAS
CAL
DIAG
PARAM
?
min.
250 W
5

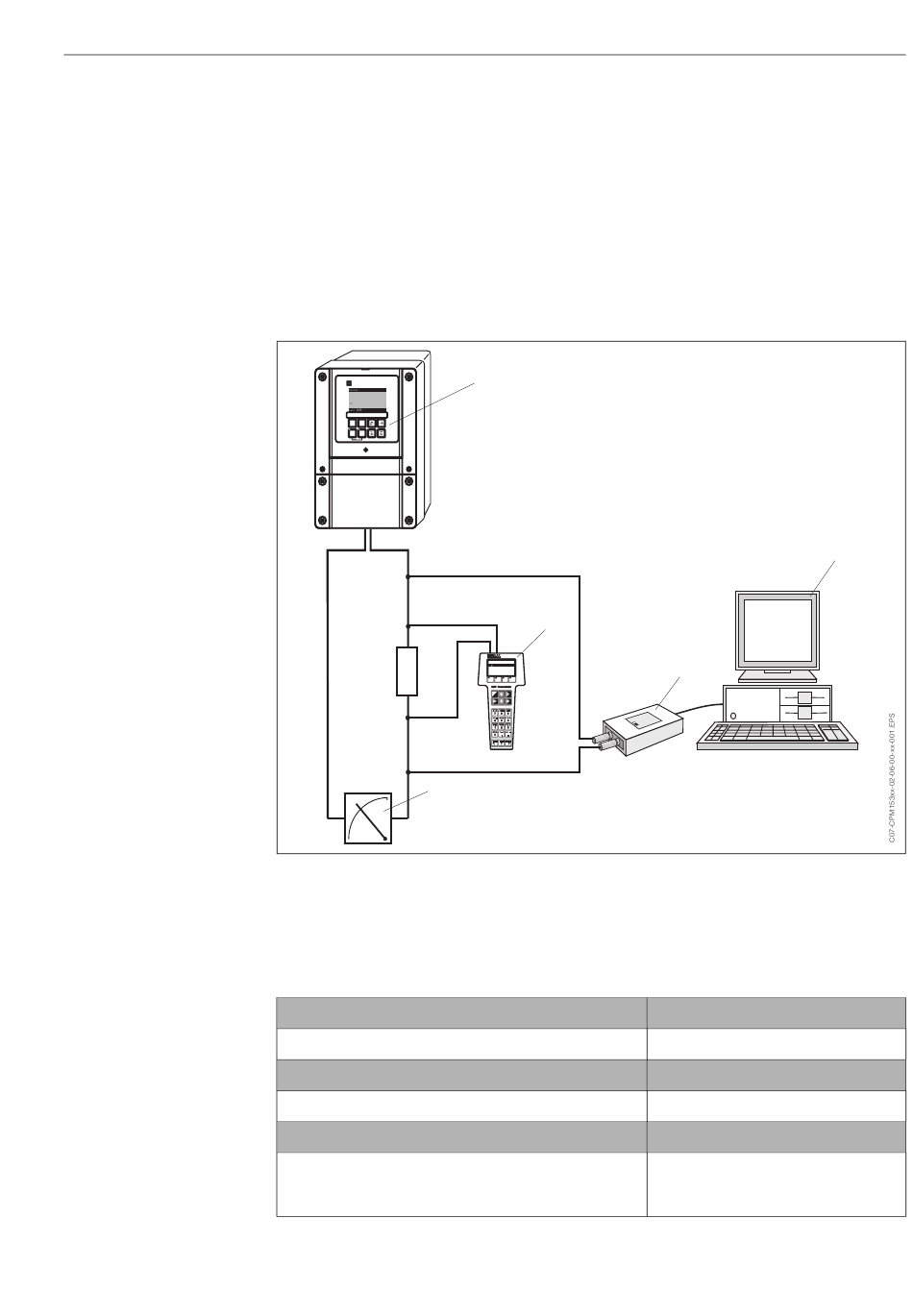

Abb. 2:
Systemarchiktektur Mycom S CXM 153 HART
3.2
Einbaukontrolle
Führen Sie nach dem Einbau des Messumformers folgende Kontrollen durch:
Gerätezustand und -spezifikationen
Ist der Messumformer beschädigt?
Einbau
Sind Messstellennummer und Beschriftung korrekt?
Prozessumgebung/-bedingungen
Ist der Messumformer gegen Niederschlag und direkte
Sonneneinstrahlung geschützt?
1
2
HART Handterminal
1
Offline
2
Online
3
Transfer
4
Frequenzg erät
5
Extras
I
O
®
3 Montage
3
Hinweise
Sichtkontrolle
Hinweise
Sichtkontrolle
Hinweise
Für die Montage im Freien ist das Wetter-
schutzdach CYY 101 erforderlich
(s. Zubehör).
