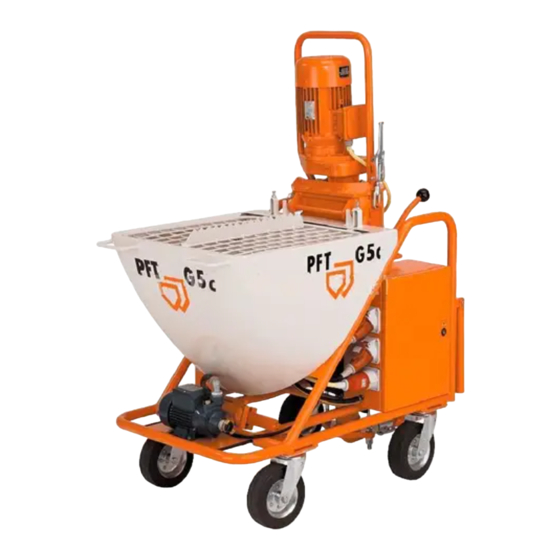

PFT G 5 C Bedienungsanleitung

Mischpumpe
Vorschau ausblenden Andere Handbücher für G 5 C:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
PFT G 5 C FU Bedienungsanleitung

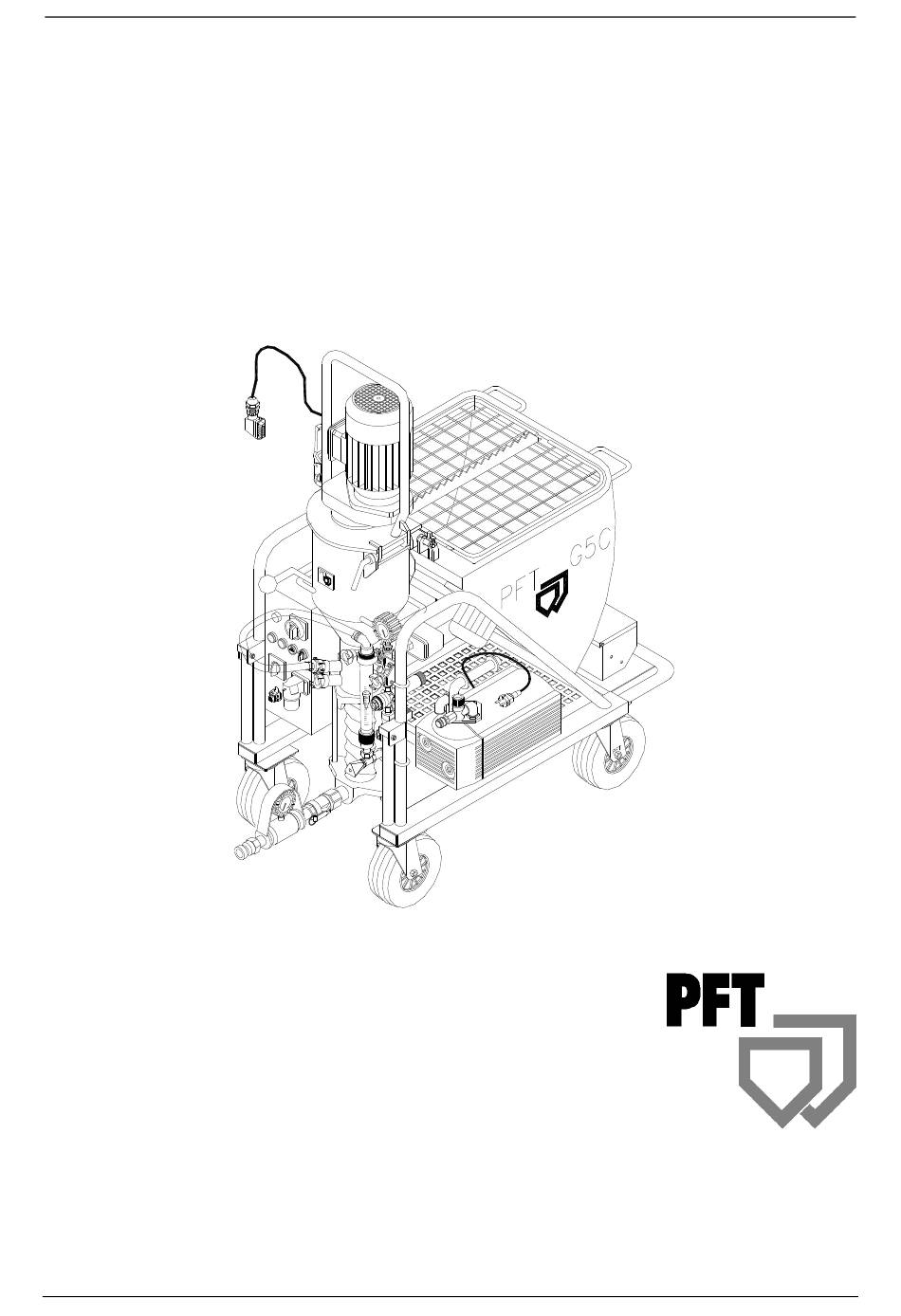

Stand 11.2004
BEDIENUNGSANLEITUNG
(Artikelnummer der Bedienungsanleitung: 00 07 34 57)
(Artikelnummer der Stückliste: 00 03 77 49)
MISCHPUMPE
PFT G 5 C(B)
WIR SORGEN FÜR DEN FLUSS DER DINGE
Knauf PFT GmbH & Co.KG
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PFT G 5 C

Inhaltszusammenfassung für PFT G 5 C

  • Seite 1 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 BEDIENUNGSANLEITUNG (Artikelnummer der Bedienungsanleitung: 00 07 34 57) (Artikelnummer der Stückliste: 00 03 77 49) MISCHPUMPE PFT G 5 C(B) WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co.KG...
  • Seite 2 Die Weitergabe dieser Druckschrift, auch in Auszügen, ist ohne unsere schriftliche Genehmigung verboten. Alle technischen Angaben, Zeichnungen usw. unterliegen dem Gesetz zum Schutz des Urheberrechts. Alle Rechte, Irrtümer und Änderungen bleiben uns vorbehalten. © by Knauf PFT GmbH & Co. KG Knauf PFT GmbH & Co.KG...
  • Seite 3 Glückwunsch zu Ihrem Kauf. Sie haben gut gewählt, da Sie Qualität eines Markenproduktes aus gutem Hause schätzen. Die Mischpumpe PFT G 5 C ist auf dem neuesten technischen Stand. Sie wurde so funktionsgerecht gestaltet, damit sie bei den rauhen Baustellenbedingungen ein treuer Helfer ist.
  • Seite 4 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Inhaltsverzeichnis Inhaltsverzeichnis _____________________________________________________________________________________________________ 4 Bestimmungsgemäße Verwendung ________________________________________________________________________________________ 5 Funktionsweise _______________________________________________________________________________________________________ 5 Grundlegende Sicherheitshinweise ________________________________________________________________________________________ 6 Allgemeine Sicherheitshinweise __________________________________________________________________________________________ 7 Übersicht G 5 C _______________________________________________________________________________________________________ 9 Übersicht Schaltschrank________________________________________________________________________________________________ 10 Übersicht Wasserarmatur_______________________________________________________________________________________________ 11 Übersicht Luftarmatur _________________________________________________________________________________________________ 12 Überprüfen der Einstellwerte (Werkseinstellung) ____________________________________________________________________________ 13...

  • Seite 5: Bestimmungsgemäße Verwendung

    PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Bestimmungsgemäße Verwendung Die PFT G 5 C ist eine kontinuierlich arbeitende Mischpumpe für fabrikmäßig vorgemischte und maschinengängige Werktrockenmörtel bis zu einer Korngröße von 2mm. Die PFT kann auch G 5 C zum pumpen von pastösen Materialien verwendet werden.

  • Seite 6: Grundlegende Sicherheitshinweise

    PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Grundlegende Sicherheitshinweise In der Bedienungsanleitung werden folgende Benennungen bzw. Zeichen für besonders wichtige Angaben benutzt: HINWEIS: Besondere Angaben hinsichtlich der wirtschaftlichen Verwendung der Maschine. ACHTUNG! Besondere Angaben bzw. Ge- und Verbote zur Schadensverhütung.

  • Seite 7: Allgemeine Sicherheitshinweise

    PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Allgemeine Sicherheitshinweise 1. Die Sicherheits- und Gefahrenhinweise an der Maschine müssen beachtet und in lesbarem Zustand gehalten werden! 2. Ein- und Ausschaltvorgänge, Kontrollanzeigen und Signallampen sind gemäß der Bedienungsanleitung zu beachten. 3. Die Maschine ist standsicher auf einer ebenen Fläche aufzustellen und gegen ungewollte Bewegungen zu sichern.
  • Seite 8 Garantieanspruch erlischt. 24. Veränderungen an der Maschine sind nicht zulässig und führen dazu, dass jegliche Haftung durch die Knauf PFT GmbH & Co.KG ausgeschlossen wird. 25. Bei Pumpen und Mischpumpen sind zusätzlich noch folgende Sicherheitshinweise zu beachten: Bei Spritzarbeiten ist ein geeigneter Personenschutz zu tragen: Schutzbrille, Sicherheitsschuhe, Schutzbekleidung, Handschuhe, evtl.
  • Seite 9 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Übersicht G 5 C 1. Motoranschlußkabel 2. Mischpumpenmotor 3. Schutzgitter 4. Materialbehälter 5. Werkzeugkasten 6. Zellenradmotor 7. Wasserarmatur 8. Luftkompressor 9. Rahmen 10. Tragegriff 11. Mörteldruckmanometer 12. Druckflansch 13. Rotor Stator 14. Schaltschrank 15.

  • Seite 10: Übersicht Schaltschrank

    PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Übersicht Schaltschrank 1. Kompressor Anbaustechkdose Schuko blau 2. Wasserpumpe Anbaustechkdose blau 3. Mischermotor CEE-Anbausteckdose 7x16Ah 4. Hauptstromanschluß CEE-Gerätestecker 5. Fersteuersteckdose 42V Anbausteuerkupplu 6. Blindstecker 4-polig, HAN 3A 7. Wahlschalter Zellenrad 8. Mischermotor Drehrichtung 9.

  • Seite 11: Übersicht Wasserarmatur

    PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Übersicht Wasserarmatur 1. Wasserdruckmanometer 2. Wassersicherheitsschalter 3. Druckminderer 4. Magnetventil 5. Ablaßhahn(Frostschutz) 6. Nadelventil (Wassermenge regulieren) 7. Wasserdurchflußmesser 8. Kegel 9. Wasserzulauf 10. Wasserentnahmeventil 11. Wasser zum Mischrohr Knauf PFT GmbH & Co.KG...

  • Seite 12: Übersicht Luftarmatur

    PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Übersicht Luftarmatur 1. Luft vom Kompressor 2. Kompressorabschaltung 3. Luftdrucksicherheitsschalter 4. Luft zum Spritzgerät 5. Rückschlagventil Knauf PFT GmbH & Co.KG...

  • Seite 13: Überprüfen Der Einstellwerte (Werkseinstellung)

    Mischermotor 4,0 kW 13,9 A Drehrichtung Die Mischpumpe PFT G 5 C ist mit einem Phasenfolgerelais ausgestattet, welches die Maschine bei falscher Drehrichtung sperrt. Bei Rechtsdrehfeld muß das Sternrad im Uhrzeigersinn drehen. Bei falscher Drehrichtung Hauptwendeschalter in Nullstellung. Durch Schieben des seitlich überstehenden Wahlblättchens zur anderen Seite wird die Drehrichtung geändert.
  • Seite 14 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Zellenrad Abstand Zellenrad zum Trichterboden: Werkseitig ca. 8 mm Faustregel: 1,5 x Durchmesser des größten Kornes des Werktrockenmörtels. Bei Bedarf kann die Zellenrad-Distanzscheibe (Art.-Nr. 20 10 19 00) für grobkörnigen Putz eingebaut werden.
  • Seite 15 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Kontrollieren des Förder- und Rückstaudruckes Kontrollieren des Förder- und Rückstaudruckes: 7,5 m Förderschlauch anschließen. Am Schlauchende einen Druckprüfer mit Ablaßhahn ankuppeln. Kugelventil des Druckprüfers öffnen. Maschine einschalten und nur mit Wasser laufen lassen (ohne Trockenmaterial), bis Wasser am Ablaßhahn austritt (der Schlauch ist...
  • Seite 16 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Inbetriebnahme der Maschine Feststellrolle vor Inbetriebnahme der Maschine arretieren Wasserleitungsanschluß mit ¾“ Schlauch herstellen. Zuleitung öffnen, um die Schlauchleitung zu entlüften und von Verschmutzungen zu reinigen. Zuleitung wieder schließen. Wasserschlauch am Wassereingang (1) anschließen Entwässerungsventile (2) an der Wasserarmatur schließen...

  • Seite 17: Die Betrieb Als Mischpumpe

    Hauptwendeschalter (1) auf Stellung I Wasservorlauftaste (2) betätigen (Wasserpumpe läuft) ACHTUNG! Die Wasserversorgung der G 5 C kann auch aus einem Wasserfass erfolgen. Dabei ist zu beachten, dass ein Saugkorb mit Filtersieb (Artikelnr.00 00 69 06) und eine Druckerhöhungspumpe vorgeschaltet werden müssen.
  • Seite 18 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Zur Inbetriebnahme muß der grüne Drucktaster „Betrieb EIN“ wieder betätigt werden. Zellenradschalter kurz auf "Hand" schalten. Das Zellenrad kann auf die Stellungen HAND Zellenrad läuft immer bei angeschlossener und eingeschalteter Maschine. In dieser Stellung kann der Mischzone, bei stehender Pumpe, Material beigegeben werden.
  • Seite 19 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Roten Drucktaster „Betrieb AUS“ betätigen (Maschine bleibt stehen). Luftschlauch an Luftarmatur und Spritzgerät ankuppeln Kompressor einschalten. Alle benötigten Mörtelschläuche miteinander verbinden und zur Vermeidung von Stopfern mit Wasser durchspülen (Wasser nicht in den Schläuchen stehenlassen). Hierzu Putzstück (im Werkzeugbeutel) verwenden.

  • Seite 20: Mörtelkonsistenz

    PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Durch Öffnen und Schließen des Lufthahns am Spritzgerät kann die Maschine nun ein- und ausgeschaltet werden. HINWEIS: Wird ohne Luft gearbeitet (z.B. beim Pumpen von Fließestrich) so wird die Maschine über eine 42V-Fernsteuerung ein- und ausgeschaltet. Hierzu muß...

  • Seite 21: Maßnahmen Bei Arbeitsende / Reinigung

    PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Maßnahmen bei Arbeitsende / Reinigung ACHTUNG! Vor Demontage der Schneckenpumpe und Öffnen des Motorkippflansches muß unbedingt darauf geachtet werden, daß Pumpe und Schläuche drucklos sind. Bei Arbeitsende Materialzufuhr (Zellenrad) abschalten, Zellenradschalter (1) auf Stellung "0" drehen Mischrohr leerfahren.
  • Seite 22 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Zur Reinigung werden die Schläuche inklusive Mörteldruckmanometer am Wasser-entnahmeventil mit Hilfe des Putzstücks (im Werkzeugbeutel) angeschlossen. Dadurch wird die Pumpe geschont. In den Schlaucheingang muß vorher eine wassergetränkte Schwammkugel hineingedrückt werden. Anschließend Wasserventil öffnen bis die Schwammkugel am Schlauchende austritt.Bei unterschiedlichen Schlauchdurchmessern sollten...

  • Seite 23: Beseitigen Von Schlauchverstopfern

    PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Beseitigen von Schlauchverstopfern Gemäß Unfallverhütungsvorschrift der Bauberufsgenossenschaft müssen die mit dem Beseitigen von Verstopfungen beauftragten Personen aus Sicherheitsgründen eine Schutzbrille tragen und sich so aufstellen, daß sie von austretendem Mörtel nicht getroffen werden.

  • Seite 24: Maßnahmen Bei Wasserausfall

    PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Zugankerschrauben lösen, Pumpe entfernen, Rotor aus dem Stator herausdrücken und sorgfältig reinigen. Druckflansch oder Nachmischer (ROTOMIX oder ROTOQUIRL) reinigen. Mit Wasser und Spachtel die Mischzone und den Mischwendel säubern. Anschließend die Pumpe komplett zusammenbauen und betriebsbereit herrichten Maßnahmen bei Wasserausfall...

  • Seite 25: Transport

    Transport Zuerst Hauptstromkabel ziehen, danach alle anderen Kabelverbindungen lösen. Wasserzuleitungen entfernen. Die G 5 C besteht aus zwei Einheiten (Mischrohr, Materialbehälter), die separat transportiert werden können ACHTUNG! Vor dem Öffnen der Kupplungen sicherstellen, daß die Schläuche drucklos sind (Anzeige am Mörteldruckmanometer beachten) Wartung Filter des Kompressors nach 5000 Std.
  • Seite 26 Trockenmaterial mit Hilfe der pneumatischen Förderanlage PFT SILOMAT. PFT Übergabehaube G 5 kpl. (Artikelnr. 00 00 85 45) Die PFT Übergabehaube dient zur Beschickung der Mischpumpe PFT G 5 C direkt vom Silo / Container mit Trockenmaterial. Bei Leermeldung im Materialbehälter wird die Mischpumpe über die Fernsteuersteckdose...
  • Seite 27 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Störung – Ursache - Abhilfe Wie können Probleme bei der Mischpumpe PFT G 5 C vermieden bzw. schnell behoben werden ? Störung Ursache Abhilfe Maschine läuft nicht an! - Wasserzuleitung überprüfen Wasser Wasserdruck zu niedrig - - Schmutzfängersiebe säubern...
  • Seite 28 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Maschine schaltet nicht ab - Luftdrucksicherheitsschalter verstellt - Luftdrucksicherheitsschalter oder defekt einstellen - Luftschlauch defekt oder Dichtungen - Luftschlauch auswechseln oder defekt Kompressor überprüfen - Lufthahn am Spritzgerät defekt - Kompressor bringt zu wenig Leistung...
  • Seite 29 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Knauf PFT GmbH & Co.KG...

  • Seite 30: Explosionszeichnung Materialbehälter

    PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Explosionszeichnung Materialbehälter Knauf PFT GmbH & Co.KG...

  • Seite 31: Ersatzteilliste Materialbehälter

    20 20 61 00 Skt.Schraube M8 x 20 DIN 933 verz. 20 10 10 10 Klappsplint D 4,5 mit Ring 00 04 56 47 Antistaublech G 5 c (tiefge.) RAL9002 00 03 91 79 Nachrüstsatz Abstreifer Zellenrad G 5 00 02 26 01 Flachrundschraube M6 x 20 DIN 603 verz.

  • Seite 32: Explosionszeichnung Rahmen

    PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Explosionszeichnung Rahmen Knauf PFT GmbH & Co.KG...

  • Seite 33: Ersatzteilliste Rahmen

    00 01 99 64 Klemmleiste Gummischürze G 5 RAL9002 00 01 99 63 Gummischürze 380 x 290 Mat-Behälter G 5 00 04 91 83 Fahrgestell G 5 C gekantet RAL2004 00 05 09 40 Flachrundschraube M8 x 55 DIN 603 verz.

  • Seite 34: Explosionszeichnung Getriebemotor Und Mischrohr

    PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Explosionszeichnung Getriebemotor und Mischrohr Knauf PFT GmbH & Co.KG...

  • Seite 35: Ersatzteiliste Getriebemotor Und Mischrohr

    20 10 08 04 Rückholfeder 20 10 08 02 Arretierung Schnellverschluß 00 02 05 94 Kippflansch G 5 C 00 02 32 71 Skt.-Schraube M 8 x 40 DIN 931 verz. ~ 00 06 18 58 Mitnehmerklaue Guss G 4 mit rundem Fangt 20 20 72 00 Sicherungsmutter M8 DIN 985 verz.
  • Seite 36 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Explosionszeichnung Schaltschrank Art.00070497 Knauf PFT GmbH & Co.KG...
  • Seite 37 Pos. Anz. Art.-Nr. Bezeichnung 00 07 04 97 Schaltschrank G 5 c mit Frequenzumformer 20 46 20 10 Koppelrelais STR 2 W DC 12V 00 00 93 70 Motorschutzschalter 1,6-2,5A PKZM 0-2,5 00 02 14 01 Hilfskontakt NHI-11-PKZO 00 28 07 98 Steuertrafo 230V-42V 80VA mit Sicherung 20 44 71 00 Luftschütz DIL 0M 42V...
  • Seite 38 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Explosionszeichnung Schaltschrank Art.00070497 Knauf PFT GmbH & Co.KG...
  • Seite 39 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Ersatzteiliste Schaltschrank Art.00070497 Pos. Anz. Art.-Nr. Bezeichnung 00 00 22 51 Kontrollampe Stecksockel rot ohne Glühla 20 45 91 01 Glühlampe 42V 2W Stecksockel BA 9S 20 45 40 00 Hauptschalter 25A 3-polig 20 45 40 50 Knebel mit Sperrkranz für Hauptschalter...
  • Seite 40 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Explosionszeichnung Wasserarmatur Art.00039024 Knauf PFT GmbH & Co.KG...
  • Seite 41 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Ersatzteiliste Wasserarmatur Art.00039024 Pos. Anz. Art.-Nr. Bezeichnung 20 20 17 00 Dichtung Geka-Kupplung (VPE=50Stück) 20 20 15 00 Geka-Kupplung 1/2" Tülle 20 20 25 00 Schlauchklemme 20-23 20 21 36 12 Wasser-/Luftschlauch 1/2" x 500mm 20 19 04 10 Schlauchverschraubung 1/2"...
  • Seite 42 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Explosionszeichnung Kompressor Art.00047724 Luftarmatur Art.00039613 Knauf PFT GmbH & Co.KG...
  • Seite 43 00 00 81 38 Skt-Schraube M10x25 DIN 561 verz. 00 02 09 91 Adapterblech für Kompr. DT3.16 RAL2004 00 03 96 13 Luftarmatur G 5 C FF4-4 ohne Manometer 20 44 76 01 Druckschalter Typ FF4-4 0,22-4bar 20 20 51 12 Reduziernippel 3/8" AG 1/4" IG Nr.241 ve 20 20 37 12 Verschraubung 1/4"...

  • Seite 44: Explosionszeichnung Spritzgeräte

    PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Explosionszeichnung Spritzgeräte Knauf PFT GmbH & Co.KG...

  • Seite 45: Ersatzteiliste Spritzgeräte

    PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Ersatzteiliste Spritzgeräte 20 19 00 11 Feinputzgerät 25mm LW24, Düse 14mm, 30° lang 00 04 62 26 Spritzgerät-Quetschventil 25mm Kunstst. 20 19 60 00 Spritzgerät 35mm 20 19 00 02 Feinputzgerät 25mm LW24, Düse 14mm 20 19 12 00 Feinputzdüse 20mm...
  • Seite 46 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Schaltplan 4KW / 0,3 KW Knauf PFT GmbH & Co.KG...
  • Seite 47 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Schaltplan 4KW / 0,3KW Knauf PFT GmbH & Co.KG...
  • Seite 48 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Knauf PFT GmbH & Co.KG...

  • Seite 49: Checkliste Für Jährliche Sachkundigen-Prüfung (Kopiervorlage)

    PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Checkliste für jährliche Sachkundigen-Prüfung (Kopiervorlage) Die Sachkundigenprüfung ist nach ZH1/575 einmal im Jahr durchzuführen. Als Nachweis dieser Prüfung erhält die Maschine und der Schaltschrank eine Prüfplakette. Das Prüfprotokoll ist auf Verlangen vorzuzeigen.
  • Seite 50 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Knauf PFT GmbH & Co.KG...

  • Seite 51: Technische Daten

    PFT G 5 C FU Bedienungsanleitung Stand 11.2004 Technische Daten Maschinenbezeichnung G 5 C 00 03 77 49 Maschinentyp Mischpumpe Mauermörtel Leichtmauermörtel Armierungsmörtel Kratzputz Zementputz Dämmputz Estrichmötel Spachtelmassen Maschinenverwendung Sanierungsmörtel Ausgleichsmassen Fließspachtel Vormauermörtel Klebemörtel Reibeputz Kalkputz Sanierungsputz Edelputz Fließen und Fugenmörtel 1.
  • Seite 52 PFT G 5 C FU Bedienungsanleitung Stand 11.2004 WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co.KG Postfach 60 D-97343 Iphofen Einersheimer Straße 53 D-97346 Iphofen Telefon: 0 93 23/31-760 Telefax: 0 93 23/31-770 E-Mail info@pft-iphofen.de Internet www.pft.de...
