Montage

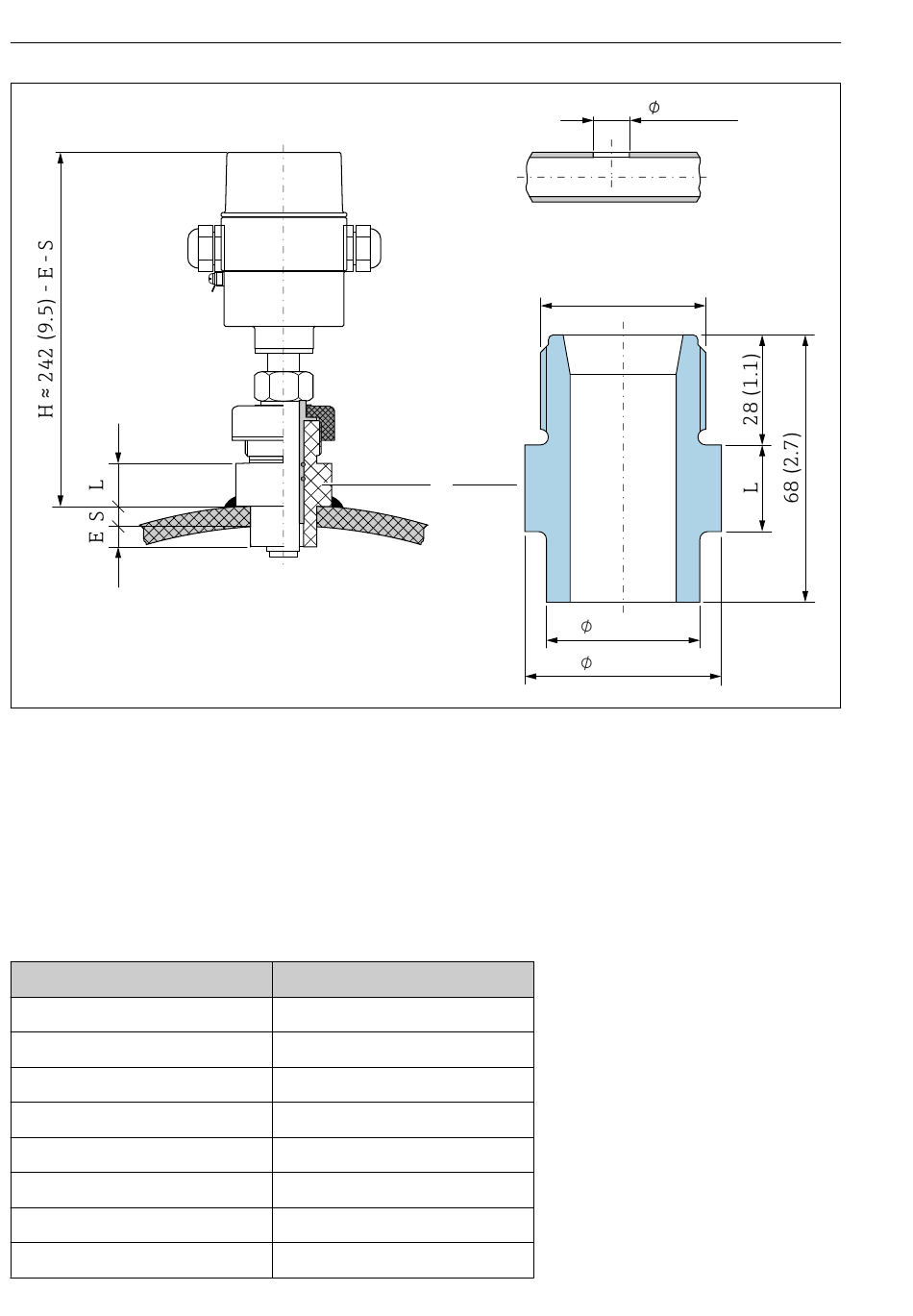

 5 Einbaubedingungen für Kunststoff-Einschweißstutzen. Maßeinheit mm (in)
1 Kunststoff-Einschweißstutzen
L Zu bestimmen
S Wandstärke Rohrleitung
E Eintauchtiefe Kunststoff-Einschweißstutzen (Maß E kann der unten stehenden Tabelle entnommen
werden)
Eintauchtiefe in Abhängigkeit des Rohraußendurchmessers
Rohraußendurchmesser mm (in)
65 (2,6)
75 (3,0)
110 (4,33)
125 (4,92)
140 (5,51)
160 (6,30)
200 (7,87)
225 (8,86)
14
1
Eintauchtiefe E mm (in)
6,9 (0,27)
8,3 (0,33)
11,4 (0,45)
14,4 (0,57)
17,7 (0,70)
17,7 (0,70)
12,0 (0,47)
10,0 (0,39)
40 (1.6)
1 ¼" NPSM
40 (1.6)
50 (2.0)
