Inbetriebnahme

7.1

Installations- und Funktionskontrolle

Vor der Inbetriebnahme des Messgeräts:
‣
Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind.
• Checkliste "Montagekontrolle" →  18
• Checkliste "Anschlusskontrolle" →  23
7.2 Messgerät einschalten
Nach dem Einschalten der Versorgungsspannung geht das Messgerät in den normalen Betrieb
über.
7.3 Messgerät konfigurieren
Mit der Bedien- und Anzeigeoberfläche am Messgerät können Einstellungen vorgenommen
werden. Beschreibung der Bedien- und Anzeigeelemente →  23.
Endress+Hauser

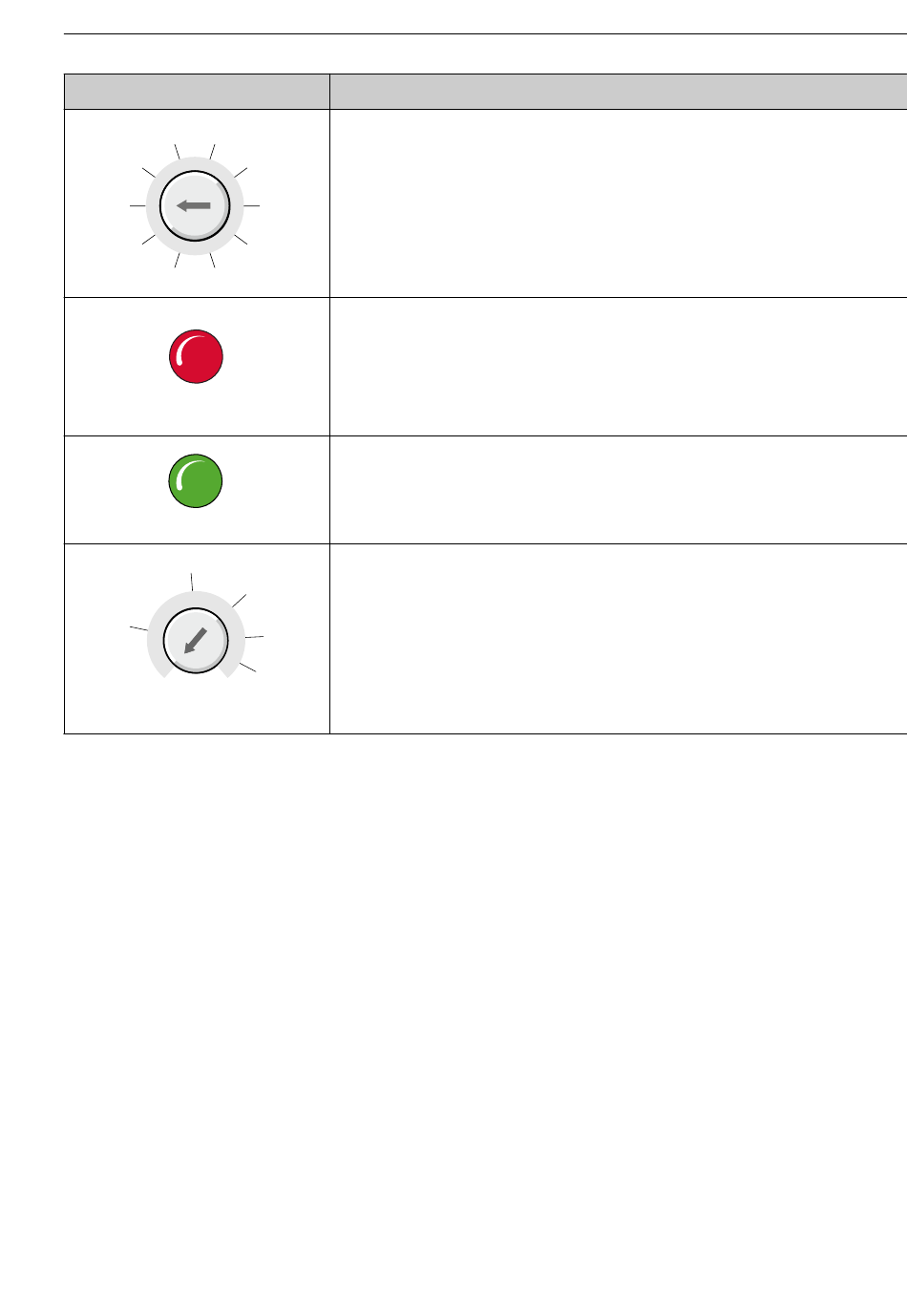

Bedeutung
Grenzwerteinstellung
Über diesen Schalter wird der Grenzwert in % des Endwertes definiert. Er ist ein-
50
stellbar in 10%-Schritten von 10% bis 100%.
A0040165
Grenzwert- oder Fehlerzustandsanzeige
LED leuchtet rot
Grenzwert erreicht.
LED blinkt rot
A0040167
Fehlerzustand →  26
Endwertabgleichsanzeige
LED leuchtet grün
Der momentane Durchfluß ist kleiner als der eingestellte Endwert, d.h. I =
≥20 mA
A0040166
Endwertskalierung
Über dieses Potentiometer ist die Endwertskalierung stufenlos von 1...5 m/s
3
wählbar.
Endwertskalierung einstellen:
4
Der Übergang von der nichtleuchtenden grünen LED zur LED leuchtend, zeigt die
Übereinstimmung des Endwertes mit der momentanen Durchflußgeschwindig-
5
keit, wobei der Stromausgang auf 20 mA gesetzt wird.
A0040164
Inbetriebnahme
