Endress+Hauser Magphant Kurzanleitung Seite 10

Montage

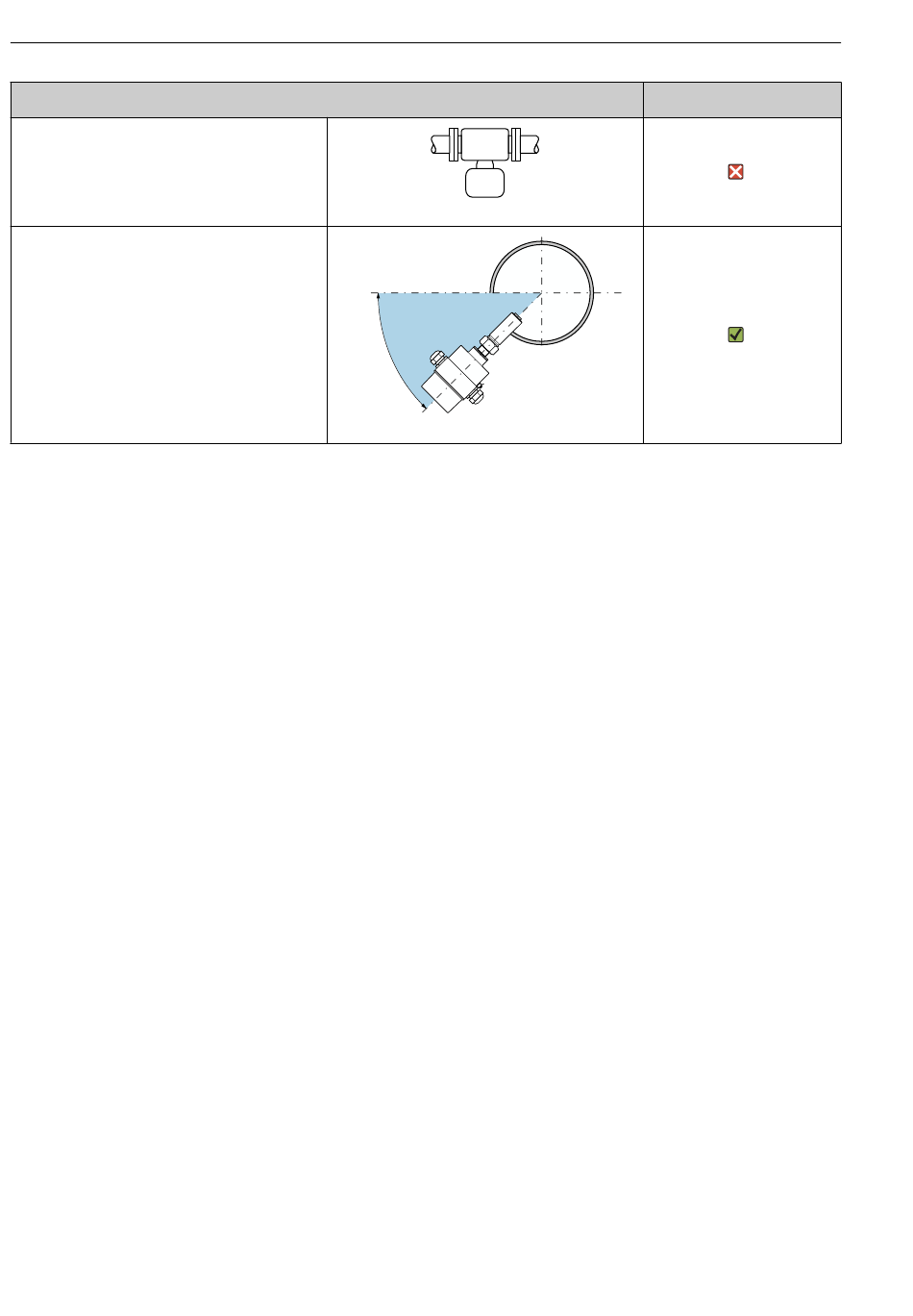

Horizontale Einbaulage Messumformerkopf
unten
Horizontale Einbaulage Messumformerkopf
seitlich
1) Gefahr von Lufteinschlüssen.
2) Gefahr von Feststoffablagerungen.
3) Diese Einbauart in horizontaler Rohrleitung stellt sicher, dass die Elektroden immer im strömenden Medium ein-
getaucht sind.
Ausrichtung auf die Durchflussrichtung
Der Sensor ist so einzubauen, dass die Elektrodenachse immer in einem Winkel von 90° zur
Durchflussrichtung liegt. Als optische Hilfe dienen die Kabelverschraubungen, welche in der
selben Achse liegen.
10
Einbaulage
45°
Empfehlung
2)
A0015590
3)
A0040154
