Kalibrierung Ph-Sensor (Cal) - ProMinent DULCODOS Pool Montage- Und Betriebsanleitung

In Betrieb nehmen

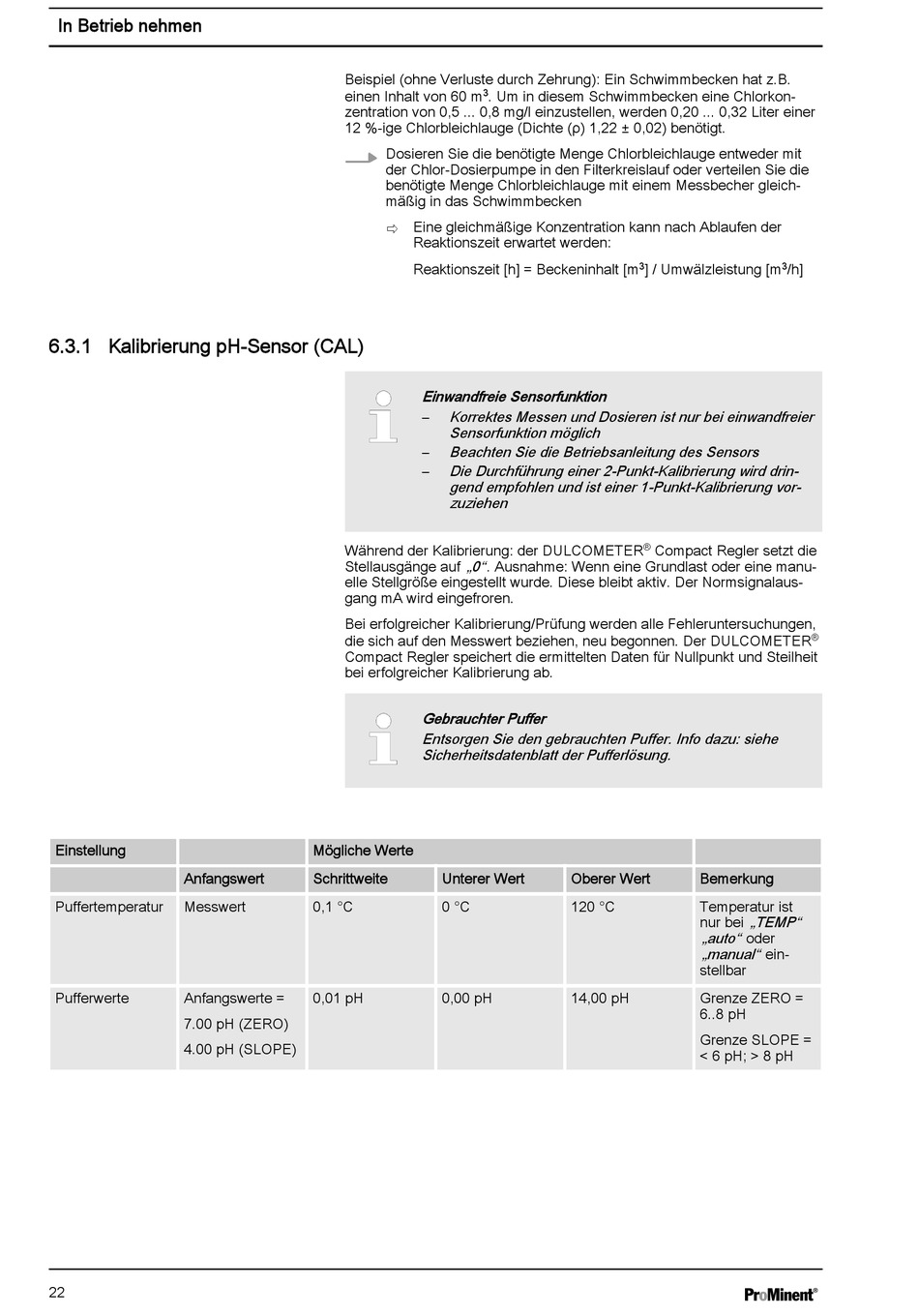

6.3.1 Kalibrierung pH-Sensor (CAL)

Einstellung
Anfangswert
Puffertemperatur Messwert
Pufferwerte Anfangswerte =
7.00 pH (ZERO)
4.00 pH (SLOPE)
22
Beispiel (ohne Verluste durch Zehrung): Ein Schwimmbecken hat z.B.
einen Inhalt von 60 m 3
zentration von 0,5 ... 0,8 mg/l einzustellen, werden 0,20 ... 0,32 Liter einer
12 %-ige Chlorbleichlauge (Dichte (ρ) 1,22 ± 0,02) benötigt.
Dosieren Sie die benötigte Menge Chlorbleichlauge entweder mit
der Chlor-Dosierpumpe in den Filterkreislauf oder verteilen Sie die
benötigte Menge Chlorbleichlauge mit einem Messbecher gleich‐
mäßig in das Schwimmbecken
ð Eine gleichmäßige Konzentration kann nach Ablaufen der
Reaktionszeit erwartet werden:
Reaktionszeit [h] = Beckeninhalt [m
Einwandfreie Sensorfunktion
Korrektes Messen und Dosieren ist nur bei einwandfreier
–
Sensorfunktion möglich
Beachten Sie die Betriebsanleitung des Sensors
–
Die Durchführung einer 2-Punkt-Kalibrierung wird drin‐
–
gend empfohlen und ist einer 1-Punkt-Kalibrierung vor‐
zuziehen
Während der Kalibrierung: der DULCOMETER
„0" . Ausnahme: Wenn eine Grundlast oder eine manu‐
Stellausgänge auf
elle Stellgröße eingestellt wurde. Diese bleibt aktiv. Der Normsignalaus‐
gang mA wird eingefroren.
Bei erfolgreicher Kalibrierung/Prüfung werden alle Fehleruntersuchungen,
die sich auf den Messwert beziehen, neu begonnen. Der DULCOMETER
Compact Regler speichert die ermittelten Daten für Nullpunkt und Steilheit
bei erfolgreicher Kalibrierung ab.
Gebrauchter Puffer
Entsorgen Sie den gebrauchten Puffer. Info dazu: siehe
Sicherheitsdatenblatt der Pufferlösung.
Mögliche Werte
Schrittweite Unterer Wert
0,1 °C 0 °C
0,01 pH 0,00 pH
. Um in diesem Schwimmbecken eine Chlorkon‐
3 ] / Umwälzleistung [m
® Compact Regler setzt die
Oberer Wert
120 °C
14,00 pH
3 /h]
®
Bemerkung
Temperatur ist
„TEMP"
nur bei
„auto" oder
„manual" ein‐
stellbar
Grenze ZERO =
6..8 pH
Grenze SLOPE =
< 6 pH; > 8 pH
