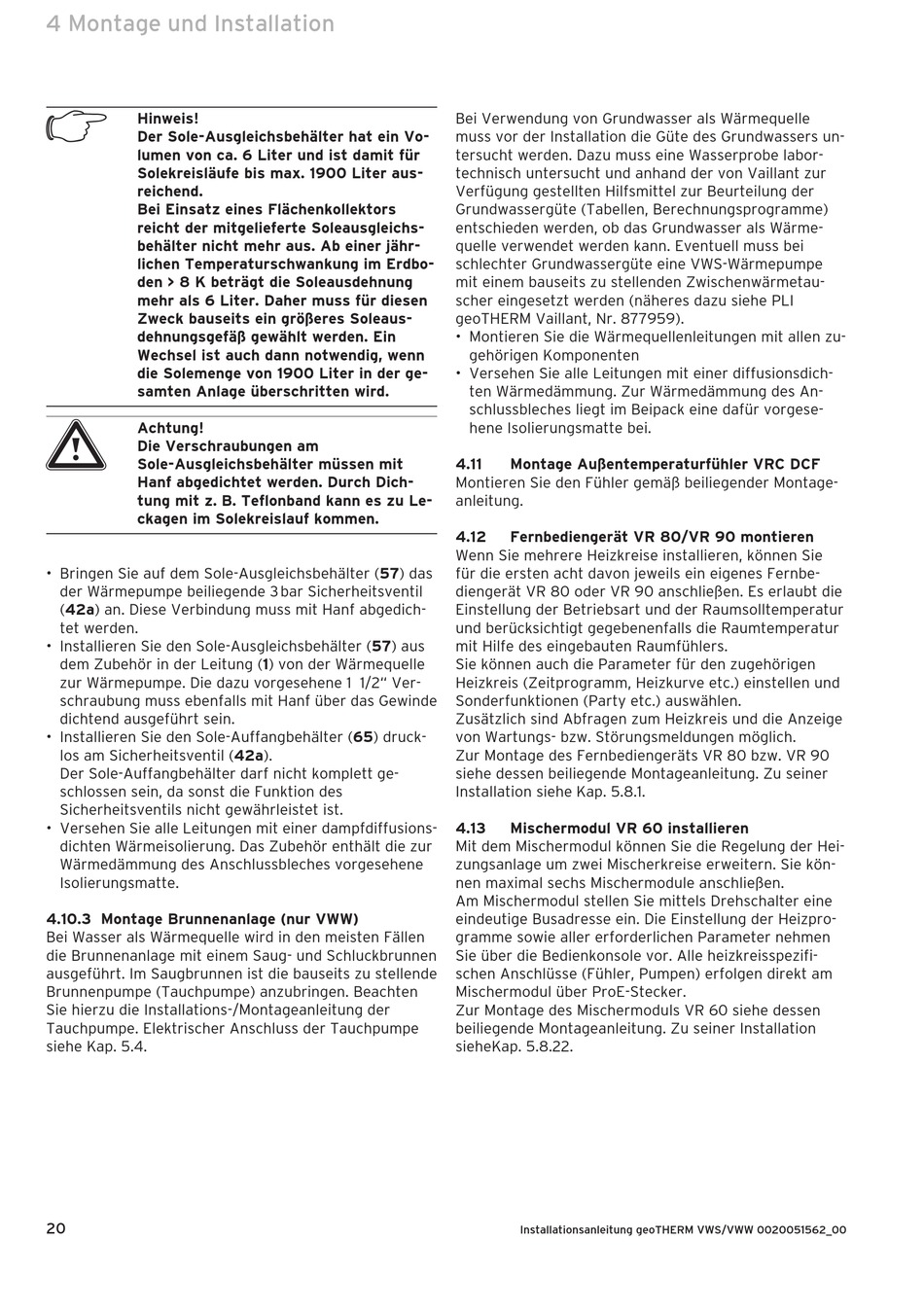

4 Montage und Installation
h
Hinweis!
Der Sole-Ausgleichsbehälter hat ein Vo-
lumen von ca. 6 Liter und ist damit für
Solekreisläufe bis max. 1900 Liter aus-
reichend.
Bei Einsatz eines Flächenkollektors
reicht der mitgelieferte Soleausgleichs-
behälter nicht mehr aus. Ab einer jähr-
lichen Temperaturschwankung im Erdbo-
den > 8 K beträgt die Soleausdehnung
mehr als 6 Liter. Daher muss für diesen
Zweck bauseits ein größeres Soleaus-
dehnungsgefäß gewählt werden. Ein
Wechsel ist auch dann notwendig, wenn
die Solemenge von 1900 Liter in der ge-
samten Anlage überschritten wird.
a
Achtung!
Die Verschraubungen am
Sole-Ausgleichsbehälter müssen mit
Hanf abgedichtet werden. Durch Dich-
tung mit z. B. Teflonband kann es zu Le-
ckagen im Solekreislauf kommen.
• Bringen Sie auf dem Sole-Ausgleichsbehälter (57) das
der Wärmepumpe beiliegende 3 bar Sicherheitsventil
(42a) an. Diese Verbindung muss mit Hanf abgedich-
tet werden.
• Installieren Sie den Sole-Ausgleichsbehälter (57) aus
dem Zubehör in der Leitung (1) von der Wärmequelle
zur Wärmepumpe. Die dazu vorgesehene 1 1/2" Ver-
schraubung muss ebenfalls mit Hanf über das Gewinde
dichtend ausgeführt sein.
• Installieren Sie den Sole-Auffangbehälter (65) druck-
los am Sicherheitsventil (42a).
Der Sole-Auffangbehälter darf nicht komplett ge-
schlossen sein, da sonst die Funktion des
Sicherheitsventils nicht gewährleistet ist.
• Versehen Sie alle Leitungen mit einer dampfdiffusions-
dichten Wärmeisolierung. Das Zubehör enthält die zur
Wärmedämmung des Anschlussbleches vorgesehene
Isolierungsmatte.

4.10.3 Montage Brunnenanlage (nur VWW)

Bei Wasser als Wärmequelle wird in den meisten Fällen
die Brunnenanlage mit einem Saug- und Schluckbrunnen
ausgeführt. Im Saugbrunnen ist die bauseits zu stellende
Brunnenpumpe (Tauchpumpe) anzubringen. Beachten
Sie hierzu die Installations-/Montageanleitung der
Tauchpumpe. Elektrischer Anschluss der Tauchpumpe
siehe Kap. 5.4.
20
Bei Verwendung von Grundwasser als Wärmequelle
muss vor der Installation die Güte des Grundwassers un-
tersucht werden. Dazu muss eine Wasserprobe labor-
technisch untersucht und anhand der von Vaillant zur
Verfügung gestellten Hilfsmittel zur Beurteilung der
Grundwassergüte (Tabellen, Berechnungsprogramme)
entschieden werden, ob das Grundwasser als Wärme-
quelle verwendet werden kann. Eventuell muss bei
schlechter Grundwassergüte eine VWS-Wärmepumpe
mit einem bauseits zu stellenden Zwischenwärmetau-
scher eingesetzt werden (näheres dazu siehe PLI
geoTHERM Vaillant, Nr. 877959).
• Montieren Sie die Wärmequellenleitungen mit allen zu-
gehörigen Komponenten
• Versehen Sie alle Leitungen mit einer diffusionsdich-
ten Wärmedämmung. Zur Wärmedämmung des An-
schlussbleches liegt im Beipack eine dafür vorgese-
hene Isolierungsmatte bei.
4.11 Montage Außentemperaturfühler VRC DCF
Montieren Sie den Fühler gemäß beiliegender Montage-
anleitung.
4.12 Fernbediengerät VR 80/VR 90 montieren
Wenn Sie mehrere Heizkreise installieren, können Sie
für die ersten acht davon jeweils ein eigenes Fernbe-
diengerät VR 80 oder VR 90 anschließen. Es erlaubt die
Einstellung der Betriebsart und der Raumsolltemperatur
und berück sichtigt gegebenenfalls die Raumtemperatur
mit Hilfe des eingebauten Raumfühlers.
Sie können auch die Parameter für den zugehörigen
Heizkreis (Zeitprogramm, Heizkurve etc.) einstellen und
Sonderfunktionen (Party etc.) auswählen.
Zusätzlich sind Abfragen zum Heizkreis und die Anzeige
von Wartungs- bzw. Störungsmeldungen möglich.
Zur Montage des Fernbediengeräts VR 80 bzw. VR 90
siehe dessen beiliegende Montageanleitung. Zu seiner
Installation siehe Kap. 5.8.1.
4.13

Mischermodul VR 60 installieren

Mit dem Mischermodul können Sie die Regelung der Hei-
zungsanlage um zwei Mischerkreise erweitern. Sie kön-
nen maximal sechs Mischermodule anschließen.
Am Mischermodul stellen Sie mittels Drehschalter eine
eindeutige Busadresse ein. Die Einstellung der Heiz pro-
gramme sowie aller erforderlichen Parameter nehmen
Sie über die Bedienkonsole vor. Alle heizkreisspezifi-
schen Anschlüsse (Fühler, Pumpen) erfolgen direkt am
Mischermodul über ProE-Stecker.
Zur Montage des Mischermoduls VR 60 siehe dessen
beiliegende Montageanleitung. Zu seiner Installation
sieheKap. 5.8.22.
Installationsanleitung geoTHERM VWS/VWW 0020051562_00
