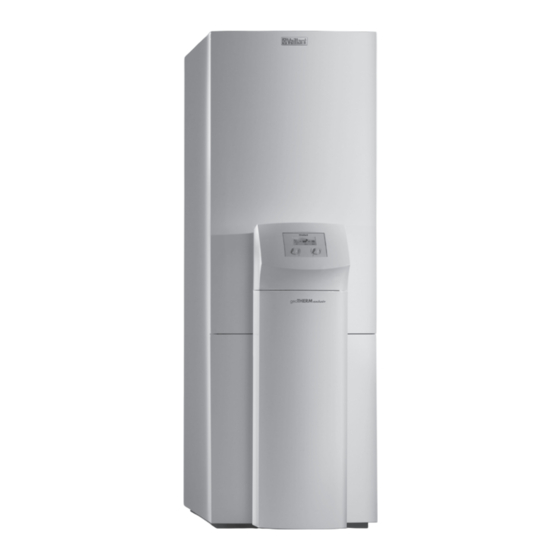

Vaillant geoTHERM exclusiv Bedienungsanleitung
Wärmepumpe mit integriertem warmwasserspeicher
und zusätzlicher kühlfunktion
Vorschau ausblenden
Andere Handbücher für geoTHERM exclusiv:
- Bedienungsanleitung (96 Seiten) ,
- Kurzbedienungsanleitung (2 Seiten) ,
- Kurzbedienungsanleitung (2 Seiten)
Verwandte Anleitungen für Vaillant geoTHERM exclusiv
Inhaltszusammenfassung für Vaillant geoTHERM exclusiv
- Seite 1 Für den Betreiber Bedienungsanleitung geoTHERM exclusiv Wärmepumpe mit integriertem Warmwasserspeicher und zusätzlicher Kühlfunktion DE; AT; CH...
-
Seite 2: Inhaltsverzeichnis
Sonderfunktionen ..........23 Inbetriebnahme der Wärmepumpe ....24 Außerbetriebnahme der Wärmepumpe ..24 Inspektion ............... 24 5.10 Störungsbeseitigung und Diagnose....25 5.10.1 Fehlermeldungen am Regler ......25 5.10.2 Fehlermeldungen rücksetzen ......25 5.10.3 Notbetrieb aktivieren .......... 25 Bedienungsanleitung geoTHERM exclusiv VWS... -
Seite 3: Allgemeines
Unmittelbare Gefahr für Leib und Leben! relevante Anforderungen an Kälteanlagen und Wärme- pumpen). Typenschild Bei der Wärmepumpe geoTHERM exclusiv ist ein Typen- Gefahr! schild innen auf dem Bodenblech angebracht. Eine Ty- Verbrennungs- und Verbrühungsgefahr! penbezeichnung befindet sich oben auf dem grauen Rahmen der Säule (siehe auch Kap. -
Seite 4: Gültigkeit Der Anleitung
Kälte mittel, das die Ozonschicht der Erde nicht beein- — die geoTHERM exclusiv Wärmepumpen, flusst. R 407 C ist weder feuergefährlich noch besteht — das Umfeld der geoTHERM exclusiv Wärmepumpen, Explo sionsgefahr. — die Zuleitungen für Wasser und Strom. Für Änderungen an der Wärmepumpe oder im Umfeld Gefahr! müssen Sie einen anerkannten Fachhandwerksbetrieb... -
Seite 5: Hinweise Zu Installation Und Betrieb
Hinweise zu Installation und Betrieb Reinigung und Pflege Verwenden Sie keine Scheuer oder Reinigungsmittel, die Die Vaillant Wärmepumpen vom Typ geoTHERM exclusiv die Verkleidung beschädigen könnten. sind nach dem Stand der Technik und den anerkannten sicher heitstechnischen Regeln gebaut und müssen von Hinweis! einem qualifizierten Fachhandwerker unter Berücksichti-... -
Seite 6: Füllstand Und Fülldruck Des Solekreislaufes
Gefahr der Taupunktunterschreitung und Kondensatbildung! Die Heizungsvorlauftemperatur darf im Kühlbetrieb nicht zu niedrig eingestellt werden. Auch bei einer Vorlauftempera- tur von 20 °C ist eine ausreichende Kühlfunktion gewährleistet. Füllstand zu niedrig Füllstand korrekt Abb. 3.1 Füllstand des Soleausgleichsbehälters Bedienungsanleitung geoTHERM exclusiv VWS... -
Seite 7: Energiespartipps
Bedarf optimal angepasst werden. — Fragen Sie Ihren Fachhandwerksbetrieb. Er stellt Ihre Heizungsanlage nach Ihren persönlichen Bedürfnissen ein. — Diese und weitere Energiespartipps finden Sie im Kap. 5.5. Dort sind die Regler-Einstellungen mit Ener- giespar-Potenzial beschrieben. Bedienungsanleitung geoTHERM exclusiv VWS... -
Seite 8: Recycling Und Entsorgung
Recycling und Entsorgung 3.6.3 Kältemittel Sowohl Ihre Wärmepumpe, als auch alle Zubehöre und Die Vaillant Wärmepumpe ist mit dem Kältemittel die zugehörigen Transportverpackungen bestehen zum R 407 C gefüllt. weitaus überwiegenden Teil aus recyclefähigen Rohstof- fen und gehören nicht in den Hausmüll. -
Seite 9: Geräte- Und Funktionsbeschreibung
Temperatur auf ein Medium mit niedrigerer Verflüssiger Kältemittelkreislauf Expansionsventil Kompressor Tempe ra tur über. Verdampfer Wärmequellenkreislauf Die Vaillant Wärmepumpe geoTHERM exclusiv wird mit der Wärmequelle Erdwärme gespeist. Mischventil Kühlungswärmetauscher 1/4 Elektroenergie 3/4 Umweltenergie 4/4 Heizenergie Solepumpe Wärmequelle Abb. 4.2 Funktionsweise der Wärmepumpe Das System besteht aus getrennten Kreisläufen, die mit-... -
Seite 10: Automatische Zusatzfunktionen
Wassermangel und schaltet die Wärmepumpe aus, wenn Die Ausführungen der geoTHERM exclusiv Wärmepum- der Wasserdruck unter 0,5 bar Manometerdruck liegt. pen von Vaillant sind mit einer zusätzlichen Kühlfunktion Der Drucksensor schaltet die Wärmepumpe wieder ein, ausgestattet, um in Ihren Wohnräumen im Sommerbe- wenn der Wasserdruck über 0,7 bar Manometerdruck... -
Seite 11: Aufbau Der Wärmepumpe
Kühlfunktion Kühlung der Wohnräume im Sommerbetrieb. Aufbau der Wärmepumpe In die geoTHERM exclusiv-Wärmepumpe integriert ist ein Warmwasserspeicher von 175 Litern Inhalt. Die Wär- mepumpe ist in den unten aufgeführten Typen lieferbar. Die Wärmepumpen-Typen unterscheiden sich vor allem in der Leistung. - Seite 12 Legende zu Abb. 4.4 Aufkleber mit Typenbezeichnung der Wärmepumpe Warmwasseranschluss Warmwasserspeicher 2 Bedienkonsole 2 Kaltwasseranschluss Warmwasserspeicher 3 Wärmequelle zur Wärmepumpe 4 Wärmequelle von Wärmepumpe 5 Heizungsrücklauf 6 Heizungsvorlauf 7 Griffmulde 8 Griffmulde/Leitungsdurchführung Elektroanschluss 9 Entlüftung Heizungsvorlauf zum Warmwasserspeicher Bedienungsanleitung geoTHERM exclusiv VWS...
-
Seite 13: Bedienung
Auswahl des zu ver- HK 2 HK 2 Parameter Parameter ändernden Parameters, Absenktemperatur 15 °C Absenktemperatur 15 °C Heizkurve > 0.3 Heizkurve > 0.5 z. B. Heizkurve von 0,3 auf 0,5. > Raumsolltemperatur wählen > Raumsolltemperatur wählen Bedienungsanleitung geoTHERM exclusiv VWS... -
Seite 14: Reglerbeschreibung
Ablauf von 15 min wieder automatisch eingeschaltet. Sie ist werkseitig deaktiviert. Vorübergehende Deaktivierung der Kindersicherung: • Wählen Sie den gewünschten Parameter an. Der Cursor zum Verändern des Wertes ist nicht sichtbar, da die Kindersicherung noch aktiv ist. Bedienungsanleitung geoTHERM exclusiv VWS... -
Seite 15: Ablaufdiagramm
Z eitp r og r amme > Mo 06:00 2 2:00 C odeebene ( nur für F achhand w er k e r ) > W oche n t ag/ B lock w ählen Abb. 5.2 Displays in der Benutzerebene Bedienungsanleitung geoTHERM exclusiv VWS... -
Seite 16: Displays Der Benutzerebene
– Warmwasserbereitung Druck Wärmequelle 1,4 bar – Energieversorgungsunternehmens-Sperrzeit (Die Stromversorgung des Kompressors oder der Zusatzheizung ist durch den Versorgungsnetzbetreiber gesperrt.) Zusätzlich wird die Vorlauftemperatur, der Heizanlagendruck und Wärmequellen- druck angezeigt. Tab. 5.1 In der Benutzerebene einstellbare Parameter Bedienungsanleitung geoTHERM exclusiv VWS... -
Seite 17: Raumtemperatur
Absenken: Der Heizkreis wird unabhängig von einem vorgegebenen Zeitprogramm auf die Absenktemperatur geregelt. Aus: Der Heizkreis ist aus, sofern die Frostschutz funktion (abhängig von der Außentemperatur) nicht aktiviert ist. Tab. 5.1 In der Benutzerebene einstellbare Parameter (Forts.) Bedienungsanleitung geoTHERM exclusiv VWS... - Seite 18 (z. B. 20 °C). Jedes Grad über den eingestellten Wert hinaus bedeutet einen erhöhten Energieverbrauch von etwa 6 % im Jahr. Vorlauftemperatur Heizkurven in °C 4.0 3.5 3.0 Raum- Außentemperatur in °C sollwert Tab. 5.1 In der Benutzerebene einstellbare Parameter (Forts.) Bedienungsanleitung geoTHERM exclusiv VWS...
- Seite 19 Anforderungen ein. Beispielsweise kann bei Berufstätigen ein Zeitfenster von 6.00 – 8.00 Uhr und ein zweites Zeitfenster von 17.00 – 23.00 Uhr den Energieverbrauch über die Warmwasser- bereitung minimieren. Tab. 5.1 In der Benutzerebene einstellbare Parameter (Forts.) Bedienungsanleitung geoTHERM exclusiv VWS...
-
Seite 20: Starttag Einstellen
Zeiträume längerer Abwesenheit können im Display Ferien programmieren eingestellt werden. Die Solltemperatur während dieser Zeit sollte möglichst niedrig gewählt werden. Die Warmwasserbereitung ist in dieser Zeit nicht in Betrieb. Tab. 5.1 In der Benutzerebene einstellbare Parameter (Forts.) Bedienungsanleitung geoTHERM exclusiv VWS... - Seite 21 Kältemittelkreis der Wärmepumpe vorgegeben. Diese Abschaltung entspricht einer max. Warmwassertemperatur von 58 °C. Um die Starts der Wärmepumpe möglichst gering zu halten, sollte eine möglichst niedrige min. Warmwassertemperatur gewählt werden. Tab. 5.1 In der Benutzerebene einstellbare Parameter (Forts.) Bedienungsanleitung geoTHERM exclusiv VWS...
- Seite 22 Danach können Sie alle Parameter der Codeebene durch Drehen am > 0 0 0 0 Einsteller lesen, aber nicht verändern. Standard-Code: 1 0 0 0 > Ziffer einstellen Tab. 5.1 In der Benutzerebene einstellbare Parameter (Forts.) Bedienungsanleitung geoTHERM exclusiv VWS...
-
Seite 23: Sonderfunktionen
Kühlung aktiv für > Die Kühlfunktion kann nur nach vorheriger Aktivierung deaktiviert werden. Linken Drehknopf nach links drehen, bis Anzeige „AUS“ im Display erscheint. Einstellung mit rechtem Drehknopf durch einmaliges Drücken bestätigen. > Zeitdauer einstellen Tab. 5.2 Sonderfunktionen Bedienungsanleitung geoTHERM exclusiv VWS... -
Seite 24: Inbetriebnahme Der Wärmepumpe
Ihre Wärmepumpe einmal durch einen Spannungsabfall unkontrolliert vom Netz geht (Strom- ausfall, Sicherung defekt, Sicherung deaktiviert). Die Um alle Funktionen des Vaillant Gerätes auf Dauer sicher- Wärmepumpe geoTHERM exclusiv verfügt über eine zustellen und um den zugelassenen Serienzustand nicht selbsttätige Reset-Funktion, d. -
Seite 25: Störungsbeseitigung Und Diagnose
Fachhandwerker behoben werden. Wenn Sie sich nicht sicher sind, ob Sie die Fehlerursache selbst beseitigen kön- nen oder der Fehler sich mehrfach wie- derholt, dann wenden Sie sich an Ihren Fachhandwerker oder an den Vaillant Werkskundendienst. Bedienungsanleitung geoTHERM exclusiv VWS... -
Seite 26: Allgemeine Störungen
Beschädigungsgefahr Ihrer Wärmepumpe! Benachrichtigen Sie umgehend Ihren Fachhandwerksbetrieb, falls Störungs- meldungen im Display der Bedienkonsole angezeigt werden, die nicht in den Tabel- len 5.3 und 5.4 aufgeführt sind. Versuchen Sie nicht, die Störungsquelle selbst zu beseitigen. Bedienungsanleitung geoTHERM exclusiv VWS... -
Seite 27: Garantie Und Kundendienst
Herstellergarantie gewähren wir nur bei Installation durch einen anerkannten Fachhandwerksbetrieb. Dem Eigentümer des Gerätes räumen wir eine Werks ga- rantie entsprechend den landesspezifischen Vaillant Ge- schäftsbedingungen ein (für Österreich: Die aktuellen Garantiebedingungen sind in der jeweils gültigen Preisliste enthalten - siehe dazu auch www.vaillant.at). -
Seite 28: Anhang
- Elektrische Leistungsaufnahme Pumpe Kältekreis - Kältemitteltyp R 407 C - Menge 2,05 - Anzahl Umdrehungen EX-Ventil 7,50 7,75 5,00 - zulässiger Betriebsüberdruck MPa (bar) 2,9 (29) - Kompressortyp Scroll - Öl Ester Tab. 6.1 Technische Daten Bedienungsanleitung geoTHERM exclusiv VWS... - Seite 29 EMV-Richtlinie 89/336/EWG EN 60335 ISO 5149 Tab. 6.1 Technische Daten (Forts.) Achtung! Beschädigungsgefahr! R 407 C ist ein chlorfreies Kältemittel, das die Ozonschicht nicht beeinflusst. Lassen Sie dennoch Servicearbeiten am Kältekreislauf nur von zugelassenen Fachleuten durchführen. Bedienungsanleitung geoTHERM exclusiv VWS...
-
Seite 30: Symbolerklärungen Für Das Typenschild
6 Anhang Typenschild Symbolerklärungen für das Typenschild Bemessungsspannung Kompressor Vaillant GmbH Remscheid / Germany Serial-No. 21054500100028300006000001N1 Bemessungsspannung Pumpen + Regler VWS 63/2 DE AT CH Bemessungsspannung Zusatzheizung IP 20 3/N/PE 400V 50Hz Bemessungsleistung max. 1/N/PE 230V 50Hz 3/N/PE 400V 50Hz...
