Die Drahtstärke und die Position des Drahts innerhalb
der Backen beeinträchtigen die Messgenauigkeit nicht.
4.
Multimeter-Messwerte, die in Milliampere (mA)
angezeigt werden, können direkt als Ampere
Leiterstrom interpretiert werden. Messwerte in Ampere
(A) müssen mit 1000 multipliziert werden, um Ampere
Leiterstrom zu erhalten.
Messgerätanzeige
Wenn die Stromzange an ein kompatibles Strommessgerät
angeschlossen und um einen einzigen stromführenden Leiter
geklemmt ist, zeigt die Messgerätanzeige 1/1000 des
tatsächlichen Stroms im Leiter an. Beispiel: ein 5 A
Eingangsstrom wird in einen 5 mA Ausgangsstrom umgewandelt
(siehe Abbildung 1). Beim Messen von Strom in einem
Netzleitungskabel sollten die Backen lediglich um einen Leiter
(schwarzer/stromführender Leiter in einem Kabel mit drei Leitern)
geklemmt werden. Wenn die Backen um beide stromführenden
Leiter geklemmt werden, heben sich die Ströme gegenseitig auf
und erzeugen Null als Messwert. Wenn die Stromzange um zwei
Leiter geklemmt wird, die Strom in derselben Richtung führen,
wird als Messwert die Summe angezeigt. Die Umkehrung eines
Drahts bewirkt, dass die Differenz als Messwert angezeigt wird.
Tiefpegel-Strommessung
Die Stromzange ist zum Messen von Strömen von 100 mA oder
größer konzipiert. Ströme unterhalb von 100 mA erzeugen
Messgerätanzeigen, die unterhalb des wahren Werts liegen.
Tiefpegelströme können gemessen werden, indem der
Eingangsdraht in einer Schleife durch die Backen geführt wird,
sodass die Summe des Stroms durch die Backen größer als
100 mA ist. Der tatsächliche Strom kann dann durch Dividieren
des Messgerätmesswerts durch die Anzahl der Windungen der
Schleife durch die Backen berechnet werden. Um zum Beispiel
einen Strom von 40 mA (0,4 A) zu messen, eine Schleife mit
10 Windungen formen und die Backen um alle 10 Windungen
klemmen. Die Messgerätanzeige wird 400 mA betragen, was
einem Hauptstrom con 4 A entspricht. Der tatsächliche Strom im
Leiter ist 400 mA dividiert durch 10 Windungen, bzw. 40 mA.
Hinweis

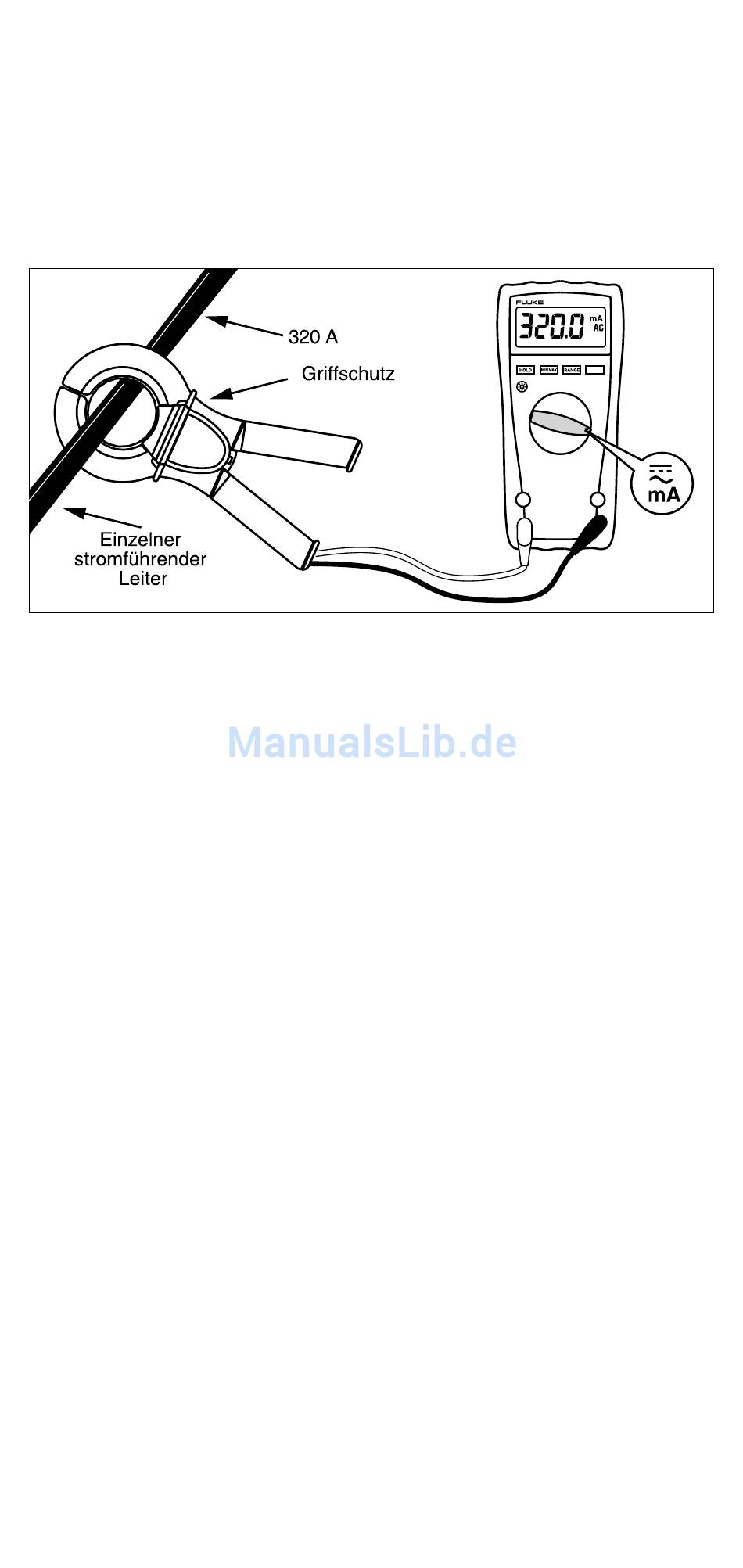

Abbildung 1. Strommessung
eyg001f.eps
