Einführung

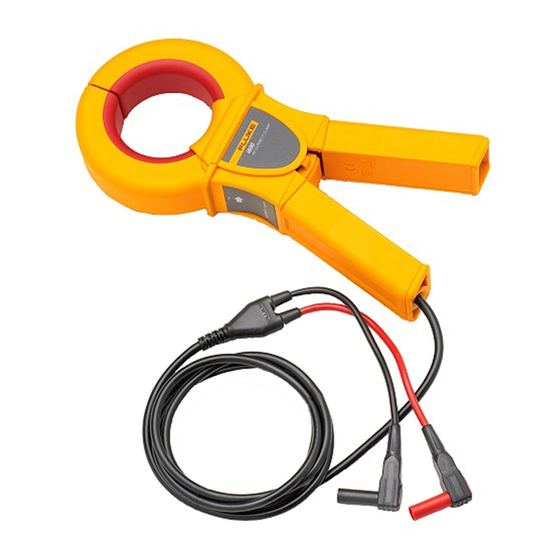

Die Wechselstromzange i800 wurde zur Verwendung mit
Multimetern, Aufzeichnungsgeräten, Strommessgeräten,
Testgeräten für technische Sicherheit usw. für die nicht-intrusive
Wechselstrommessung konzipiert.
Die Zange verwendet die neuste Transformatortechnologie und
misst Wechselströme von 100 mA bis 800 A.
Die Stromzange stimmt mit den Sicherheitsnormen EN61010-2-032
für Eingangs- und Ausgangsschaltkreise überein.
Symbole
Die folgende Tabelle zeigt die Symbole, die an der Stromzange
und/oder in diesem Handbuch verwendet werden.
Symbol
~
W
X
T
,
)
P
;
CAT III
PN 2842289
June 2007 Rev.1, 8/08 (German)
©2007-2008 Fluke Corporation. All rights reserved. Product
specifications are subject to change without notice. Printed in
France.
AC Current Clamp
Gebrauchsanweisung
Dieses Produkt nicht im unsortierten Kommunalabfall
entsorgen. Für Informationen über Recycling die Website
von Fluke besuchen.
Wichtige Informationen. Siehe Handbuch.
Gefährliche Spannung. Stromschlaggefahr.
Schutzisoliert.
Anwendung in der Umgebung von GEFÄHRLICHEN
STROMFÜHRENDEN Leitern zulässig.
Übereinstimmung mit Canadian Standards Association.
Stimmt mit den relevanten europäischen Normen überein.
Übereinstimmung mit den australischen Normen.
Ausrüstung ist so konzipiert, dass sie Schutz gegen
impulsförmige Störsignale in fest installierten Anlagen
bietet, beispielsweise in Verteilertafeln, Zuleitungen und
kurzen Verzweigungsstromkreisen sowie in
Beleuchtungssystemen großer Gebäude.
Beschreibung
®
i800
Werbung
Verwandte Anleitungen für Fluke i800
Inhaltszusammenfassung für Fluke i800
- Seite 1 ® i800 AC Current Clamp Gebrauchsanweisung Einführung Die Wechselstromzange i800 wurde zur Verwendung mit Multimetern, Aufzeichnungsgeräten, Strommessgeräten, Testgeräten für technische Sicherheit usw. für die nicht-intrusive Wechselstrommessung konzipiert. Die Zange verwendet die neuste Transformatortechnologie und misst Wechselströme von 100 mA bis 800 A.
-
Seite 2: Sicherheitsanleitungen
Sicherheitsanleitungen Diesen Abschnitt sorgfältig durchlesen. Der Abschnitt erläutert die wichtigsten Sicherheitsanleitungen zur Handhabung der Warnhinweis Stromzange. Ein in diesem Anleitungsblatt kennzeichnet Bedingungen und Aktivitäten, die für den Bediener Vorsichtshinweis gefährlich sind. Ein kennzeichnet Bedingungen und Aktivitäten, die die Stromzange oder die Messgeräte beschädigen können. - Seite 3 Beim Öffnen der Backen kann ein durch SIAC™ erzeugtes Einrasten spürbar sein. Diese Einrastung sollte bei jedem Gebrauch festgestellt werden können. Falls sich die Backen öffnen lassen ohne einzurasten, ist eine Wartung erforderlich und die Stromzange sollte im nächstgelegenen Fluke-Servicezentrum untersucht werden. Siehe „Kontaktaufnahme mit Fluke“. Bedienungsanweisungen Warnung...
-
Seite 4: Tiefpegel-Strommessung
Hinweis Die Drahtstärke und die Position des Drahts innerhalb der Backen beeinträchtigen die Messgenauigkeit nicht. Multimeter-Messwerte, die in Milliampere (mA) angezeigt werden, können direkt als Ampere Leiterstrom interpretiert werden. Messwerte in Ampere (A) müssen mit 1000 multipliziert werden, um Ampere Leiterstrom zu erhalten. eyg001f.eps Abbildung 1: Strommessung Messgerätanzeige... -
Seite 5: Wartung
(±0,15 %)/60-Hz-Stromquelle (Fluke 5520A oder gleichwertig) verifizieren. Bei Verwendung mit einem kompatiblen DMM mit einer Wechselstromgenauigkeit von ±0,35 % oder besser (Fluke 8808A oder gleichwertig) sollte die Stromzange 20,000 A ±0,400 A (20,000 mA, ±0,400 mA) messen. Es gibt keine Kalibriereinstellungen in der Stromzange. - Seite 6 EMV-Normen EN 61326 :1998 +A1, A2 und A3 BESCHRÄNKTE GARANTIE UND HAFTUNGSBEGRENZUNG Dieses Fluke-Produkt ist ein Jahr ab Kaufdatum frei von Material- und Fertigungsdefekten. Diese Garantie erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Mißbrauch, Änderungen oder abnormale Betriebsbedingungen bzw.
