Dornbracht Smart Set Planungsanleitung Seite 4

VERORTUNGSEMPFEHLUNGEN
Komponenten
Revision

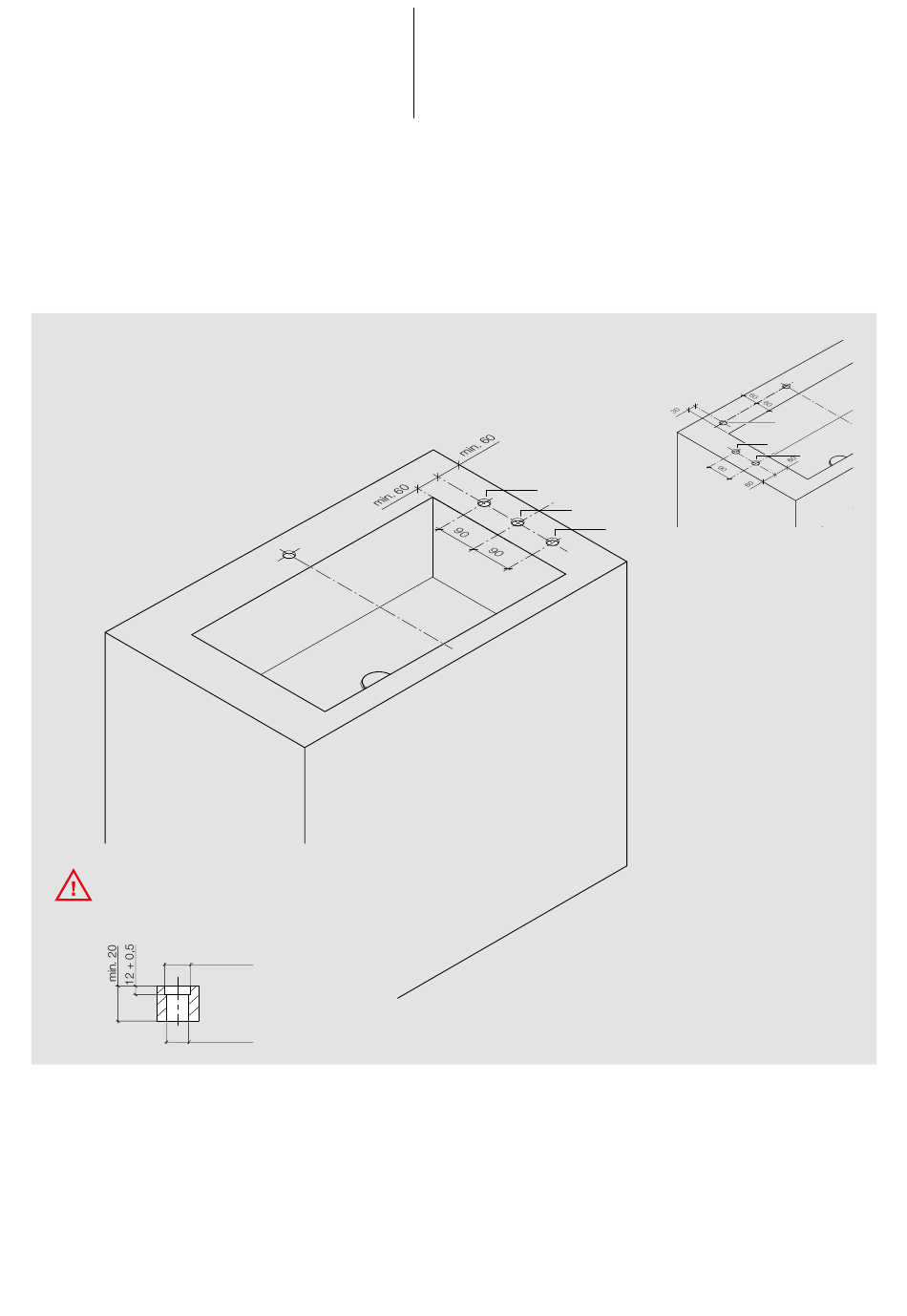

Waschtisch für eine Auslassstelle
Bei Auslassstellen ohne Rosette (973) ist eine exakte
Stufenbohrung notwendig, die vorab durch den
Steinmetz bzw. den Verarbeiter des Materials
vorgesehen werden muss. Der Einbau kann nur in
wasserfestem Material erfolgen.
Ø
Ø
Bei einer Überschreitung der maximalen Stärke der Waschtisch-Trägerplatte muss die entsprechende Ausfräsung von
unten einen Mindestdurchmesser von 50 mm besitzen.
Detailzeichnungen der Komponenten mit Angabe der maximalen Stärke der Waschtisch-Trägerplatte und Bohrungs-
durchmessern finden Sie unter www.dornbracht.com
Dornbracht Smart Set
Montage
Daten und Normen
Produktübersicht
Checklisten
36,5 + 0,5
30,5 + 0,5
Planungsanleitung
WASCHTISCH Wanne Version A
1 AUSLASSSTELLE Wanne Version B
Waschtisch Wanne Version C
2 Auslassstellen Bidet
Dusche
A
35
Ø
35
Ø
35
Ø
A
35
Ø
35
Ø
35
Ø
Seite 4/57
