Dornbracht Smart Set Planungsanleitung Seite 18

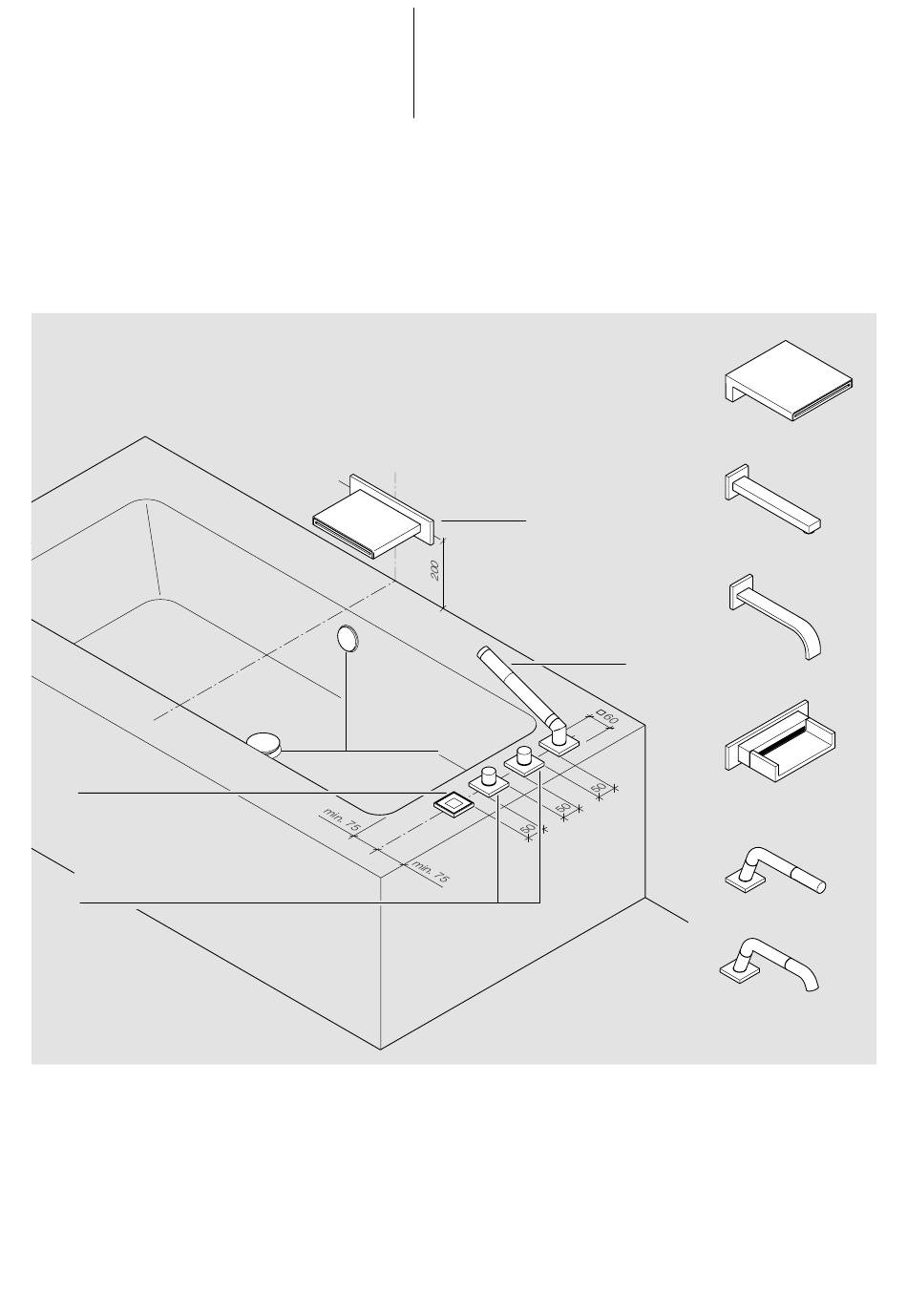

VERORTUNGSEMPFEHLUNGEN
Komponenten
Revision
Version B
Bedienelement
Displayschalter
Bedienelemente
Drehregler
Bei der Installation der Auslassstelle auf der Wand ist eine bauseitige Verrohrung der Auslassstelle notwendig.
Diese Verortung stellt eine Empfehlung dar. Bedienelemente sind frei positionierbar unter Berücksichtigung der Kabellängen
und Revisionszugänge.
Die aufgeführten Auslassstellen stellen lediglich einen Auszug der Kombinationsmöglichkeiten dar. Weitere Konfigurations-
möglichkeiten finden Sie in Dornbracht Professional unter www.dornbracht.com.
Dornbracht Smart Set
Montage
Daten und Normen
Produktübersicht
Checklisten
A
elektronische
Ab- und Über-
laufgarnitur
Planungsanleitung
Waschtisch Wanne Version A
1 Auslasstelle WANNE VERSION B
Waschtisch Wanne Version C
2 Auslasstellen Bidet
Dusche
13 415 979
27 702 980
B
A
13 430 740
13 801 980
13 801 782
13 420 979
B
27 720 972
27 728 972
Seite 18/57
