Dornbracht Smart Set Planungsanleitung Seite 10

VERORTUNGSEMPFEHLUNGEN
Komponenten
Revision

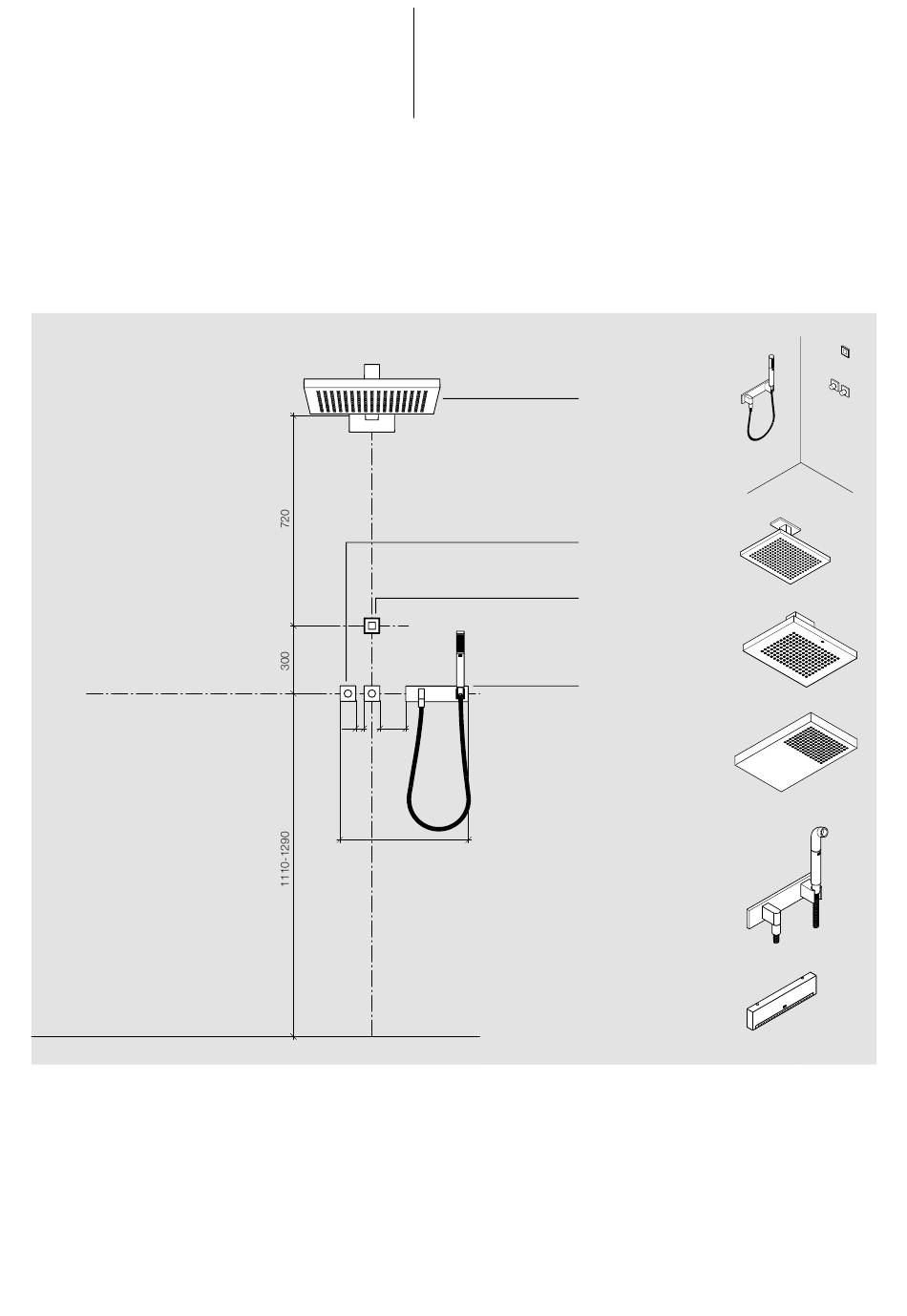

Dusche
Die empfohlene Grundhöhe der Drehregler und der Schlauchbrausegarnitur der Installation an der Wand beträgt 1200 mm
für eine 1750 mm große Person gemessen von Oberkante Fertigfußboden (OKFFB). Die empfohlene Differenz der Höhe
zu den Displayschaltern beträgt 300 mm. Alle Maße können abhängig von der Planung variieren und an individuelle
Bedürfnisse angepasst werden. Der horizontale und vertikale Mindestabstand der Bedienelemente ist 90 mm (Mitte /
Mitte) und darf nicht unterschritten werden. Der Abstand von maximaler Körperhöhe bis Unterkante Regenbrause sollte
mindestens 400 mm betragen.
Die aufgeführten Auslassstellen stellen lediglich einen Auszug der Kombinationsmöglichkeiten dar. Weitere Konfigurati-
onsmöglichkeiten finden Sie in Dornbracht Professional unter www.dornbracht.com.
Dornbracht Smart Set
Montage
Daten und Normen
Produktübersicht
Checklisten
B
A
30 90
Planungsanleitung
Waschtisch Wanne Version A
1 Auslasstelle Wanne Version B
Waschtisch Wanne Version C
2 Auslasstellen Bidet
DUSCHE
28 745 979 +
eValve
Bedienelemente
Drehregler
Bedienelemente
Displayschalter
C
27 818 979+
eValve
480
A
B
28 755 979
41 507 979
41 550 979
C
28 838 979
13 425 979
Seite 10/57
