Dornbracht Smart Set Planungsanleitung Seite 29

Verortungsempfehlungen
Komponenten
Revision

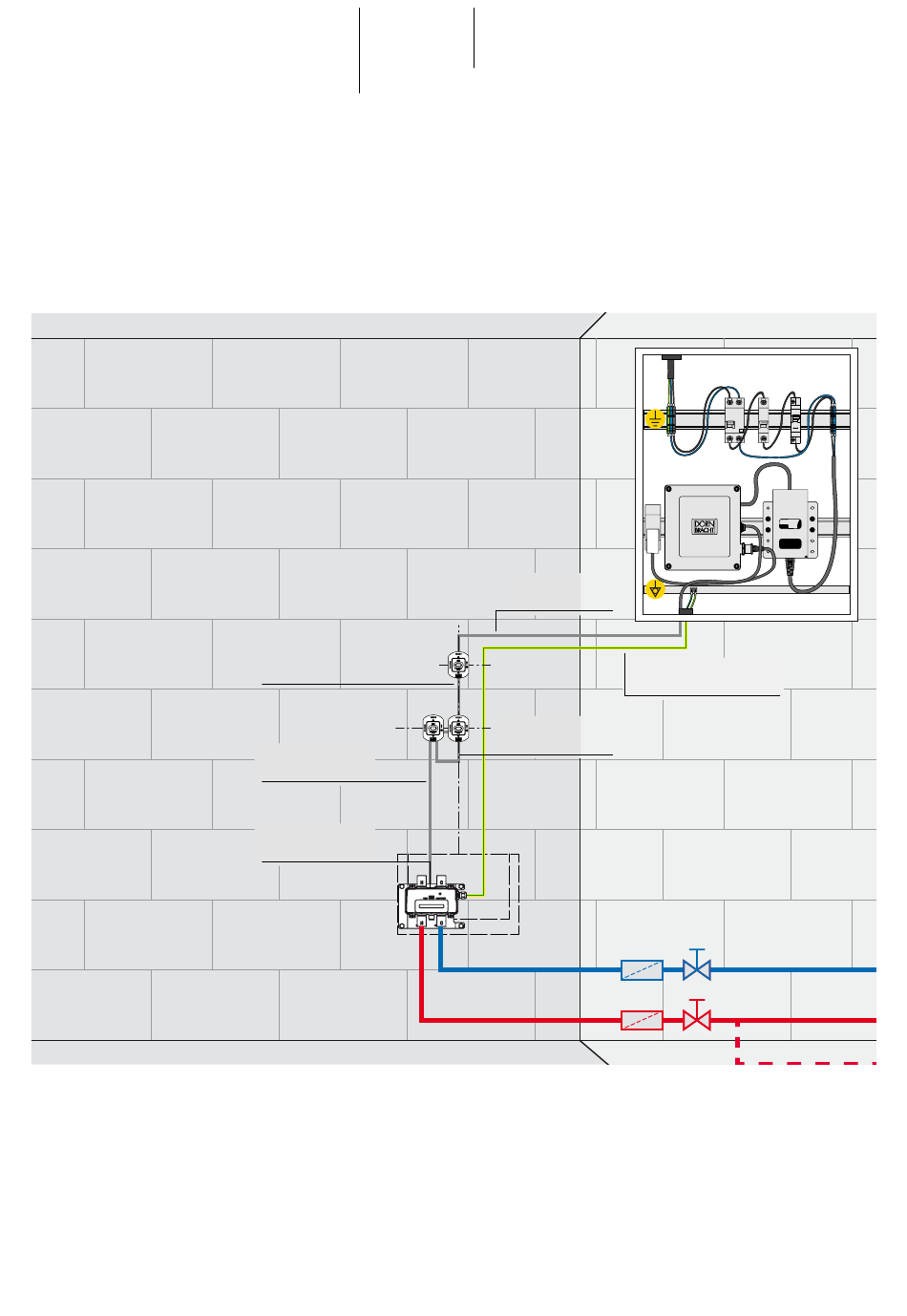

Elektroinstallation Bidet
Elektroanschluss nur im spannungsfreien Zustand vornehmen. Die Elektroinstallation ist nach VDE 0100 von einem
Fachinstallateur durchzuführen. Abweichende nationale Vorschriften sind zu beachten. Netzteil und Motherboard werden
in der Unterverteilung montiert. Das elektronische Ventil (eVALVE) besitzt einen Anschluss für eine Potentialausgleichslei-
tung, an den eine bauseits gestellte Potentialausgleichsleitung 4 mm² angeschlossen und fest verlegt werden muss.
Der Anschluss einer Potentialausgleichsleitung (4 mm²) am elektronischen Ventil ist zwingend erforderlich. Das mitgelie-
ferte Ethernet Kabel kann dazu genutzt werden die Dornbracht Komponenten mit einem Netzwerk zu verbinden. Hierzu
ist eine Netzwerkdose mit Anschluss nach TIA 568A erforderlich. Das lokale Netzwerk muss sich hinter einem Firewall-
geschützten Router befinden. Bei mehreren Dornbracht Systemlösungen in einem lokalen Netzwerk wird die Einrichtung
eines VLAN empfohlen. Folgende Schutzschalter und Elektrokomponenten sind bauseits vorzusehen: FI-Schutzschalter
(30 mA 2-polig, Typ A), Sicherungsautomat (6 A, Typ B), Ausschalter (16 A, Typ 1S), Potentialausgleichsschiene.
Dornbracht Smart Set
MONTAGE Waschtisch
Daten und Normen Dusche
Produktübersicht Wanne
Checklisten BIDET
Verbindungsleitung
1,5 m
Verbindungsleitung
1,5 m
Terminator
Planungsanleitung
Wasseninstallation
ELEKTROINSTALLATION
Metallständerwerk
Anschlussleitung
15 m
Potentialausgleichsleitung
Verbindungsleitung
0,6 m
1 3
B6
FI
1 ON
2 OFF
2 4
12 V
5 A
4 mm² bauseits
Seite 29/57
