Dornbracht Smart Set Planungsanleitung Seite 30

Verortungsempfehlungen
Komponenten
Revision

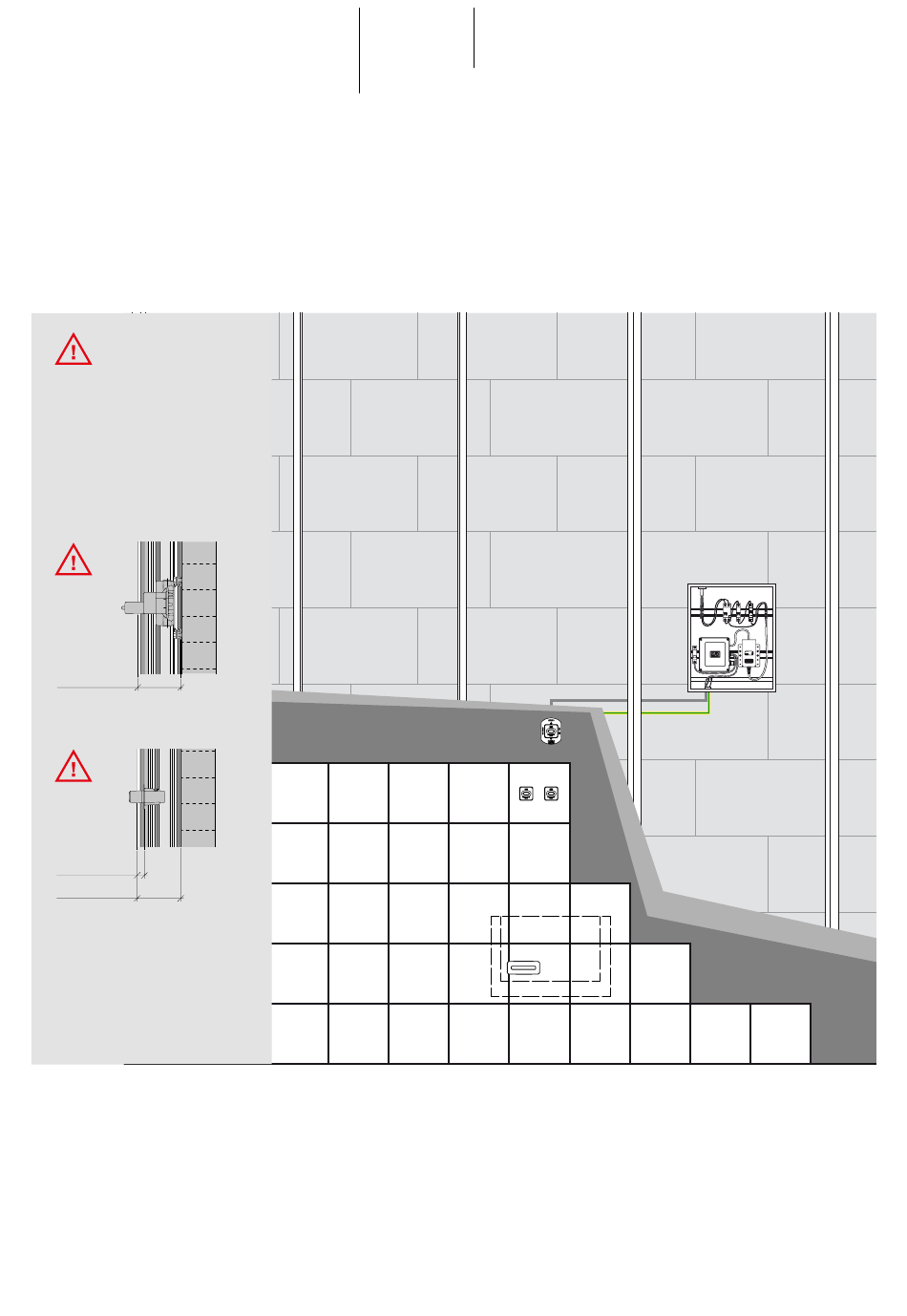

Montage Metallständerwerk
Die Montage der
Bausatz-Vormontage
der Bedienelemente
und der Verbindungs-
leitungen muss
zusammen mit dem
Schließen der Vorwand
erfolgen. Wandaufbau
vor der Beplankung:
min. 7 - max. 35 mm.
min. 139 mm
max. 164 mm
min. 139 mm
max. 164 mm
min. 7 mm
max. 35 mm
min. 7 mm
max. 35 mm
max. 140 mm
min. 139 mm
Die Trockenbauarbeiten müssen mindestens nach Qualitätsstufe 3 (Q3 nach VOB) ausgeführt werden. Eine Installation
mit Metallständerwerk an der Wand ist, aufgrund der Einbautiefe und Installation der Bausatz-Vormontagen der Bedien-
elemente und der Auslassstellen, zwingend notwendig. Eine sachgerechte Ausführung einer Vorwandinstallation
ermöglicht die Einhaltung und Umsetzung von bauseits geforderten Schall-, Wärme- und Brandschutzvorgaben. Vor-
wandinstallationssysteme sind von unterschiedlichen Anbietern erhältlich. Der Wandaufbau (Fliese, Naturstein, etc.) vor
der Beplankung (Gipskarton, etc.) um die Bausatz-Vormontage der Bedienelemente ist min. 7 - max 35 mm.
Dornbracht Smart Set
MONTAGE Waschtisch
Daten und Normen Dusche
Produktübersicht Wanne
Checklisten BIDET
Planungsanleitung
Wasseninstallation
Elektroinstallation
METALLSTÄNDERWERK
1 3
FI B16
1 ON
2 OFF
2 4
12 V
5 A
Seite 30/57
