Proline Promass G 100 PROFIBUS DP
Endress+Hauser
6.2.3

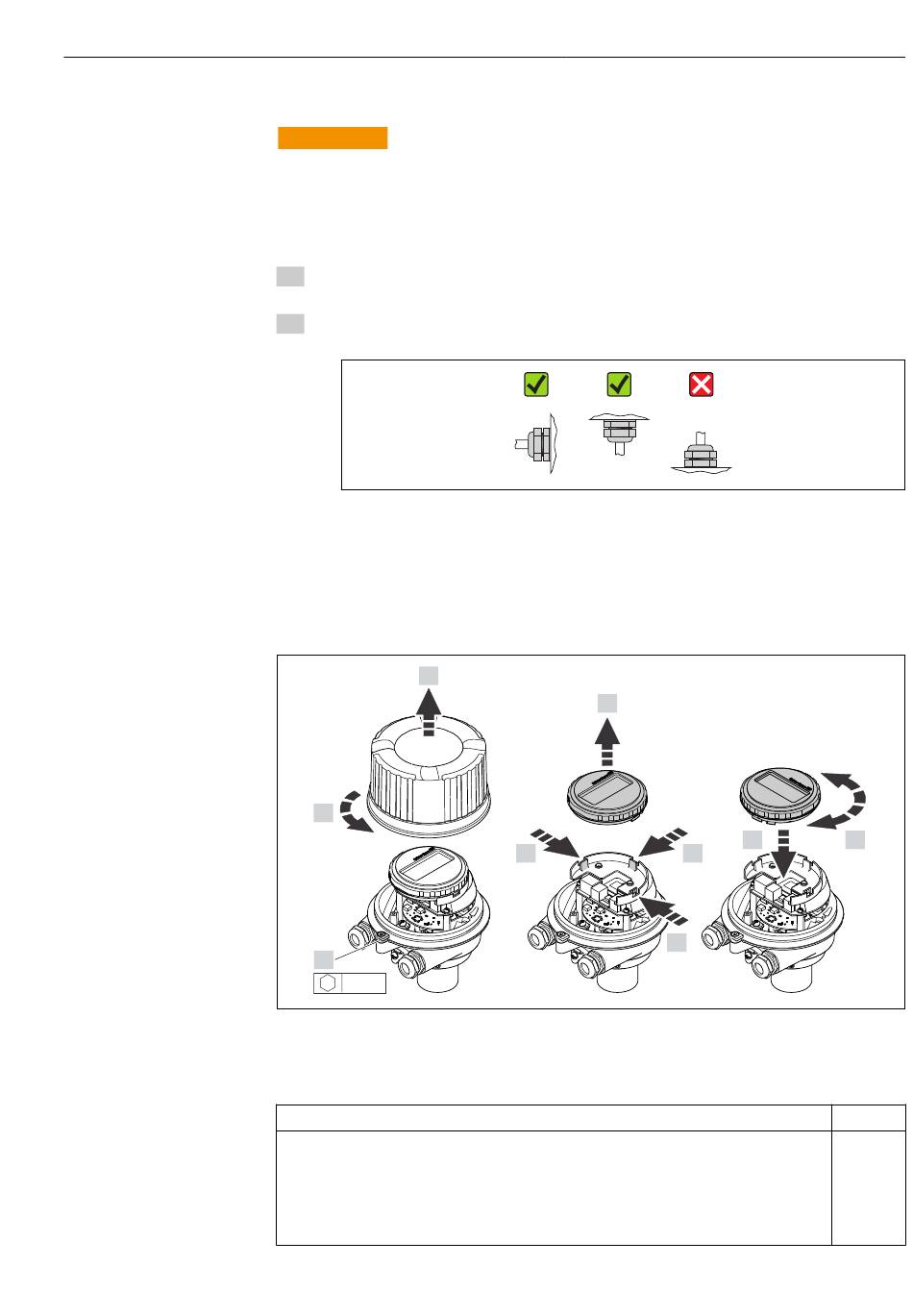

Messgerät montieren
WARNUNG
L
Gefahr durch mangelnde Prozessdichtheit!
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als
derjenige von Prozessanschluss und Rohrleitung.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Dichtungen korrekt befestigen.
1. Sicherstellen, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit
der Durchflussrichtung des Messstoffs übereinstimmt.
2. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinfüh-
rungen nicht nach oben weisen.
6.2.4
Anzeigemodul drehen
Um die Ablesbarbarkeit zu erleichtern kann das Anzeigemodul gedreht werden.
Gehäuseausführung Aluminium, AlSi10Mg, beschichtet
3.
2.
1.
3 mm
6.3
Montagekontrolle
Ist das Messgerät unbeschädigt (Sichtkontrolle)?
Erfüllt das Messgerät die Messstellenspezifikationen?
Zum Beispiel:
• Prozesstemperatur (→ 114)
• Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven")
• Umgebungstemperatur (→ 17)
• Messbereich (→ 106)
5.
4.
4.
4.
Montage
A0013964
7.
6.
A0023192
21
