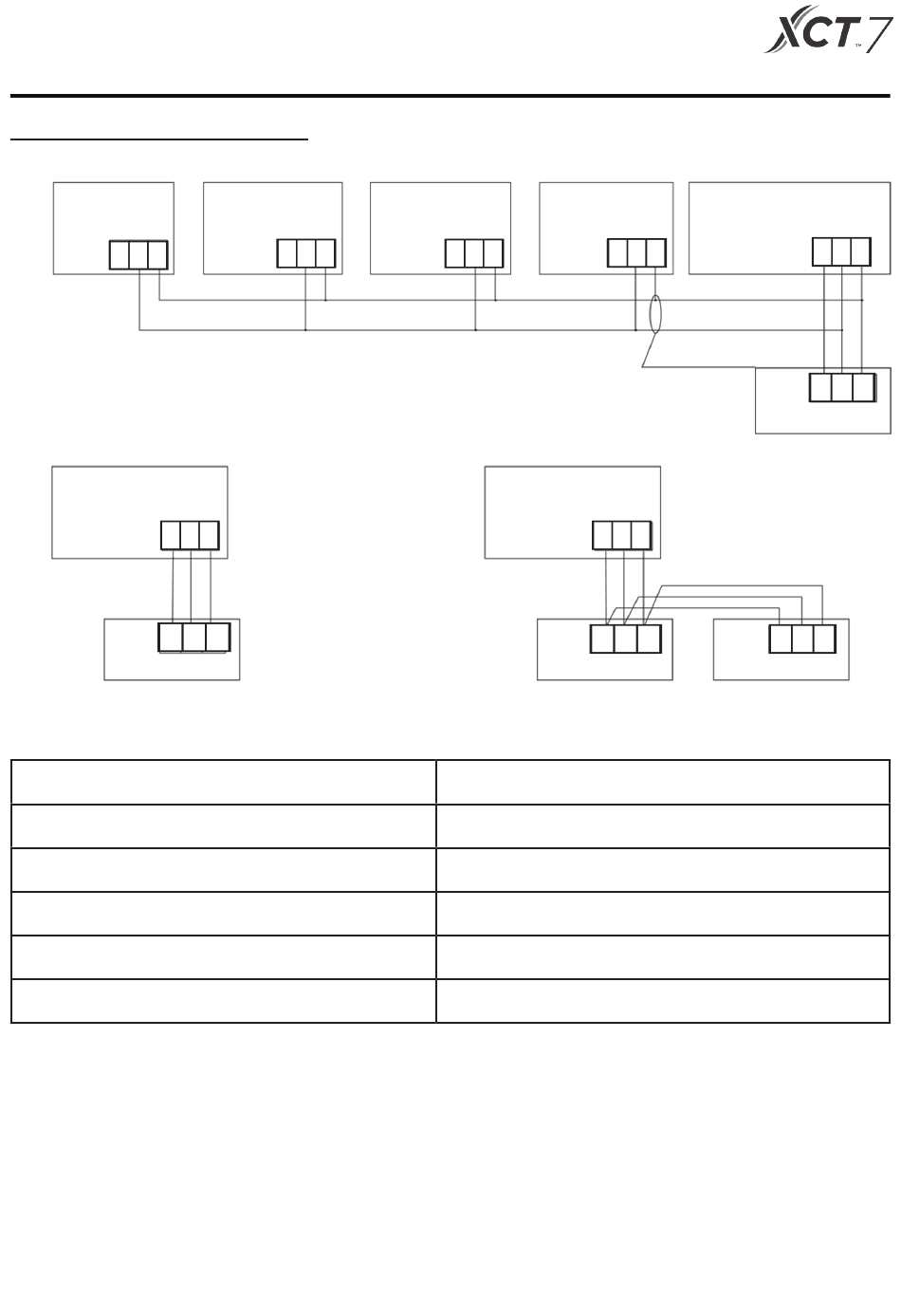

Instrucciones de cableado de controlador por cable
Cableado de comunicación
A
Interior 1
Controlador por cable
A B C
B
Interior 1
Controlador por cable
A B C
Cable polaridad
A B C
Controlador por cable
Longitud del cableado de comunicación
0~100 pies (0~30m)
100~200 pies (30~60m)
200~300 pies (0~90m)
300-400 pies (90~120m)
400~500 pies (120~150m)
Interior 2 Interior N
Controlador por cable
A B C
Interior 15
Controlador por cable
A B C
C
Interior 1
Controlador por cable
Cable polaridad
Controlador por cable
Dimensiones del cableado
cable blindado 22AWG(0.3mm2)x3-núcleos
cable blindado 20AWG(0.5mm2)x3-núcleos
cable blindado 18AWG(0.75mm2)x3-núcleos
cable blindado 16AWG(1.25mm2)x3-núcleos
cable blindado 14AWG(2mm2)x3-núcleos
26
Interior 16 (unidad maestra
Controlador por cable
A B C
Cableado de control de
controlador por cable, polaridad
A B C
Cable polaridad
A B C
Controlador por cable
Controlador por cable
A B C
A B C
Controlador por cable
A B C
