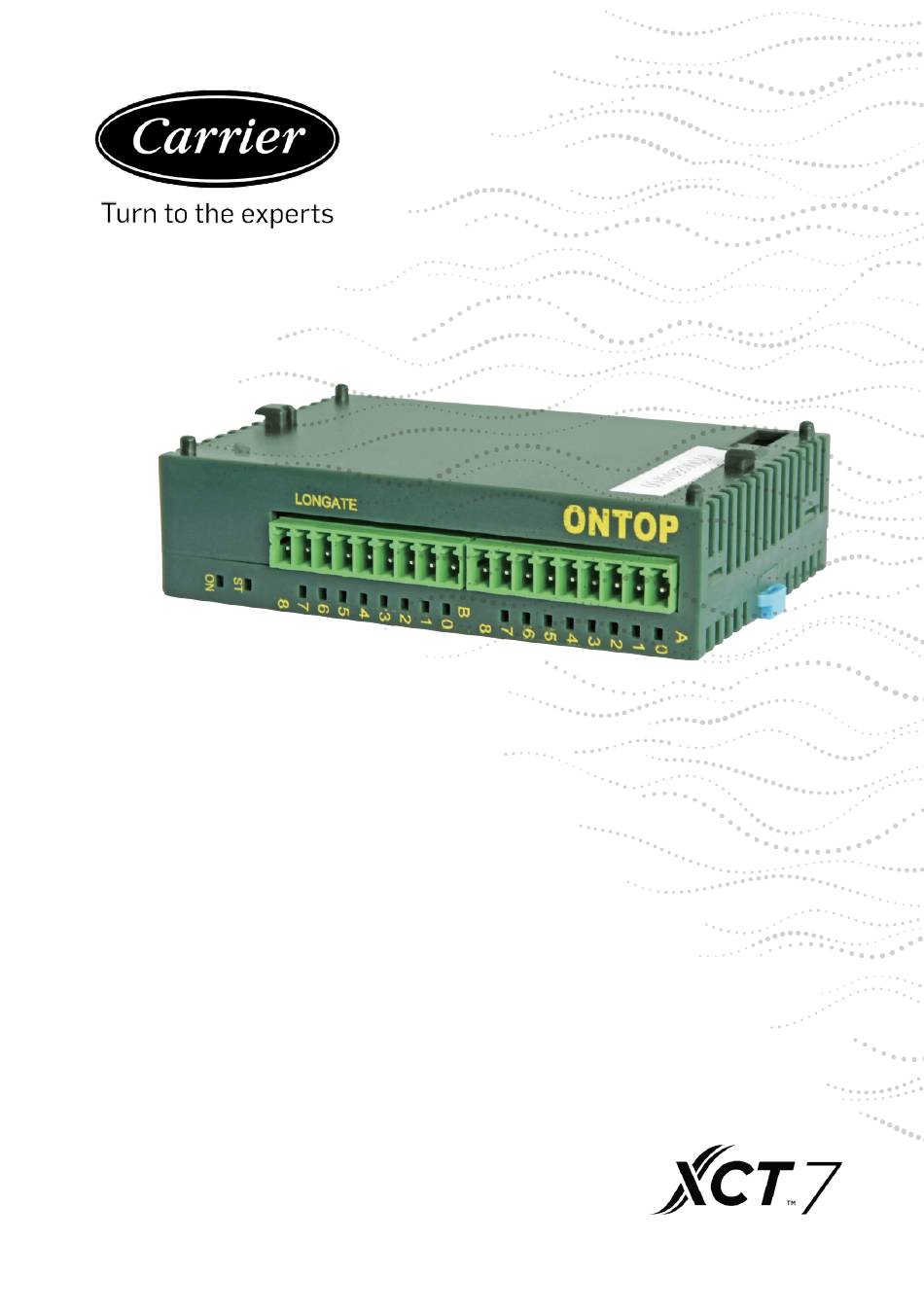

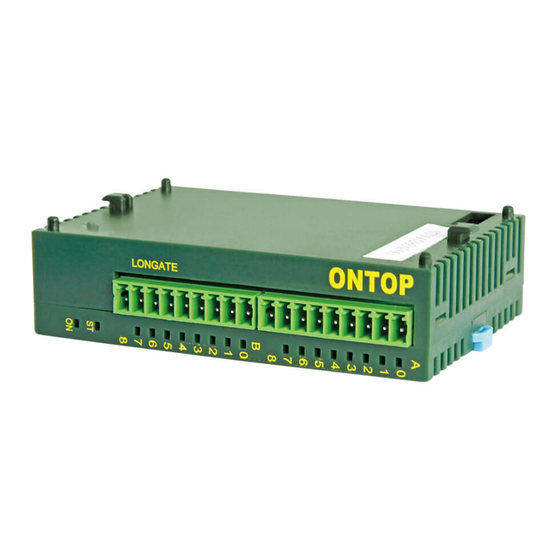

- Seite 1 MODEL NAME: 40VCBL17FQEE No. 015054 Edition: 2020-11...
- Seite 2 USER’S MANUAL VRF Central Control System GATEWAY LONWORKS 40VCCR17FQEE 40VCBL17FQEE...
- Seite 13 NOME MODELLO: 40VCBL17FQEE Nr. 015054 Edizione: 2020-11...
- Seite 25 NOM DU MODÈLE : 40VCBL17FQEE N° 015054 Édition :2020-11...
- Seite 37 MODELLNAME: 40VCBL17FQEE Nr. 015054 Auflage: 2020-11...
-
Seite 38: Vrf-Zentralsteuerungssystem
BENUTZERHANDBUCH VRF-Zentralsteuerungssystem GATEWAY LONWORKS 40VCCR17FQEE 40VCBL17FQEE... - Seite 39 INHALT 1. Anschlussabbildung............1 2. Funktion................2 3. Konstruiertes Programm.............3 4. Protokoll Überprüfungstabelle..........4...
-
Seite 40: Anschlussabbildung
ANSCHLUSSABBILDUNG Stecker identifizieren 40VCCR17FQEE Stromversorgung +12V Schwarz +12V Longate SW01 P, Q L, N : Spannungsversorgung 220 V AC 50 Hz U1—A : An 40VCBL17FQEE RXD (485A) U2—B : An 40VCBL17FQEE TXD (485B) U3—A, B : Zur Klimaanlage P/Q SW01 AUS AUS AUS AUS AUS AUS AUS 40VCBL17FQEE... -
Seite 41: Funktion
FUNKTION 40VCCR17FQEE arbeitet zusammen mit 40VCBL17FQEE, um das AC-Protokoll in das Lonworks-Protokoll zu konvertieren. Verbinden Sie 40VCCR17FQEE mit dem AC-System, um das AC-Homebus-Protokoll in das Modbus-RTU-Protokoll zu konvertieren. 40VCBL17FQEE konvertiert das Modbus RTU-Protokoll in das Lonworks-Protokoll. Stromversorgung: 40VCCR17FQEE: 220V AC 50 Hz 40VCBL17FQEE: 24V DC Das XIF-Dokument wird separat mitgeliefert. -
Seite 42: Konstruiertes Programm
KONSTRUIERTES PROGRAMM STROMVER- SORGUNG AUSSENBEREICH GERÄT INNENBEREICH INNENBEREICH INNENBEREICH INNENBEREICH max 32 GERÄT GERÄT GERÄT GERÄT LONGATE Longate zwischen Lonworks und URAT 40VCCR17FQEE RS232 RS485 0 1 2 3 4 5 6 7 8 0 1 2 3 4 5 6 7 8 0 1 2 3 4 5 6 7 8 0 1 2 3 4 5 6 7 8 40VCBL17FQEE... -
Seite 43: Protokoll Überprüfungstabelle
PROTOKOLL-ÜBERPRÜFUNGSTABELLE Eigenschafts- Punktbeschreibung Name: Lesen Name: Schreiben Status Datentyp Innenbereich 1 Betriebsmodus nvoMode 0 nviMode 0 Innenbereich 2 Betriebsmodus nvoMode 1 nviMode 1 Innenbereich 3 Betriebsmodus nvoMode 2 nviMode 2 Innenbereich 4 Betriebsmodus nvoMode 3 nviMode 3 Innenbereich 5 Betriebsmodus nvoMode 4 nviMode 4 Innenbereich 6 Betriebsmodus... - Seite 44 PROTOKOLL-ÜBERPRÜFUNGSTABELLE Punktbeschreibung Eigenschafts-Datentyp Name: Lesen Name: Schreiben Status Innenbereich 4, Eingestellte Temperatur nvoTempSet 3 nviTempSet 3 Innenbereich 5, Eingestellte Temperatur nvoTempSet 4 nviTempSet 4 Innenbereich 6, Eingestellte Temperatur nvoTempSet 5 nviTempSet 5 Innenbereich 7, Eingestellte Temperatur nvoTempSet 6 nviTempSet 6 Innenbereich 8, Eingestellte Temperatur nvoTempSet 7 nviTempSet 7...
- Seite 45 PROTOKOLL-ÜBERPRÜFUNGSTABELLE Eigenschafts- Punktbeschreibung Name: Lesen Name: Schreiben Status Datentyp Innenbereich 16 Lüfterdrehzahl nvoFan 15 nviFan 15 Innenbereich 17 Lüfterdrehzahl nvoFan 16 nviFan 16 Innenbereich 18 Lüfterdrehzahl nvoFan 17 nviFan 17 Innenbereich 19 Lüfterdrehzahl nvoFan 18 nviFan 18 Innenbereich 20 Lüfterdrehzahl nvoFan 19 nviFan 19 Innenbereich 21 Lüfterdrehzahl...
- Seite 46 PROTOKOLL-ÜBERPRÜFUNGSTABELLE Eigenschafts- Punktbeschreibung Name: Lesen Name: Schreiben Status Datentyp Innenbereich 27 Ein/Aus bit 10 bit 10 Innenbereich 28 Ein/Aus bit 11 bit 11 Innenbereich 29 Ein/Aus bit 12 bit 12 Innenbereich 30 Ein/Aus bit 13 bit 13 Innenbereich 31 Ein/Aus bit 14 bit 14 Innenbereich 32 Ein/Aus...
- Seite 47 PROTOKOLL-ÜBERPRÜFUNGSTABELLE Eigenschafts- Punktbeschreibung Name: Lesen Name: Schreiben Status Datentyp Innenbereich 6 Fehlercode bit 5 Innenbereich 7 Fehlercode bit 6 Innenbereich 8 Fehlercode bit 7 Innenbereich 9 Fehlercode bit 8 Innenbereich 10 Fehlercode bit 9 Innenbereich 11 Fehlercode bit 10 Innenbereich 12 Fehlercode bit 11 Innenbereich 13 Fehlercode bit 12...
- Seite 48 Der Hersteller behält sich das Recht vor, Produktspezifikationen ohne Vorankündigung zu ändern.
- Seite 49 NOMBRE DEL MODELO: 40VCBL17FQEE No. 015054 Edición: 2020-11...
- Seite 50 MANUAL DEL USUARIO Sistema de control central VRF PUERTA LONWORKS 40VCCR17FQEE 40VCBL17FQEE...
- Seite 61 NOME DO MODELO: 40VCBL17FQEE No. 015054 Edição: 11/2020...
-
Seite 62: Manual Do Usuário
MANUAL DO USUÁRIO Sistema de controlo central VRF LONWORKS GATEWAY 40VCCR17FQEE 40VCBL17FQEE...
