Micropilot FMR53, FMR54 FOUNDATION Fieldbus
7.2.2
Anschliessen
12

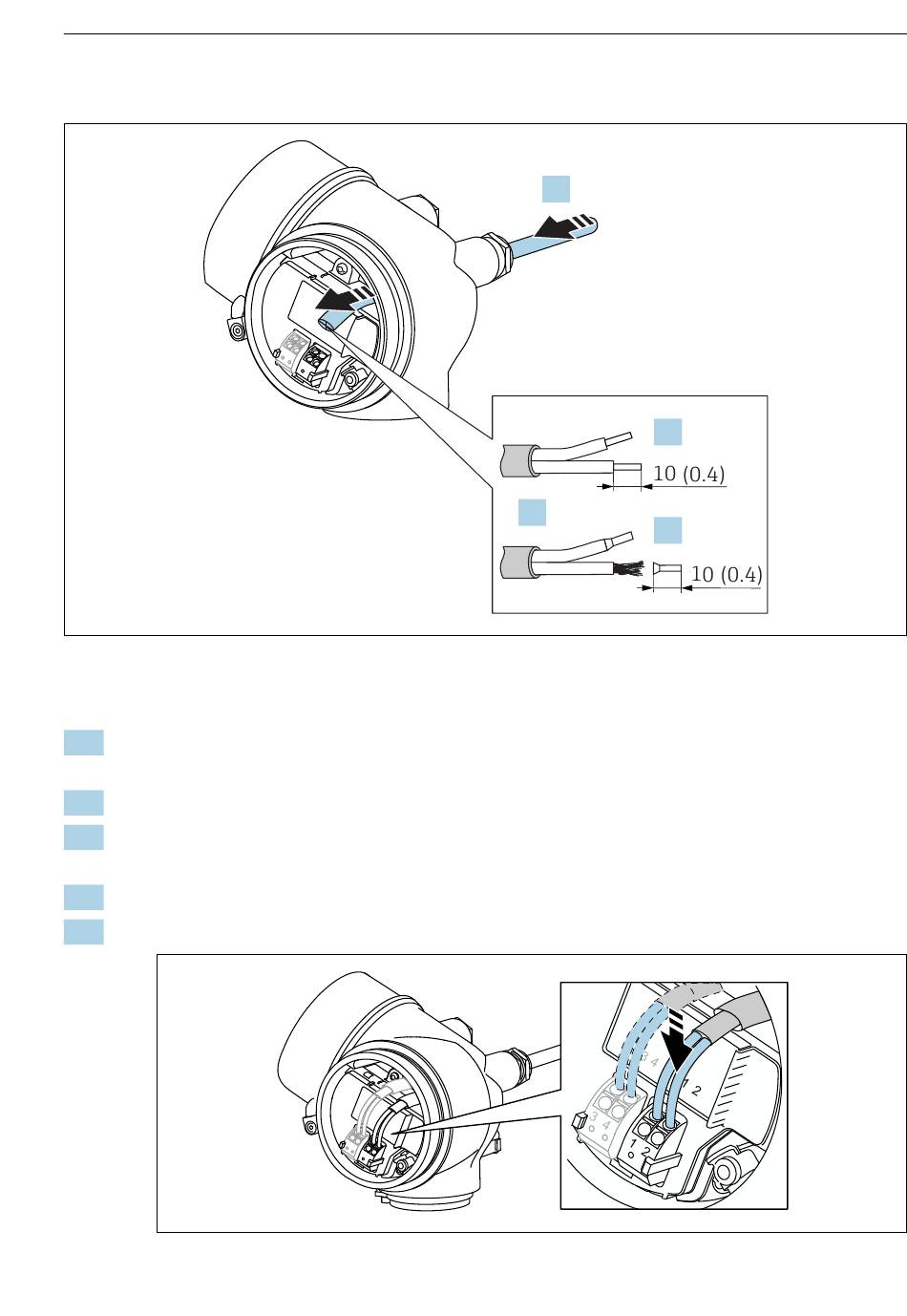

Maßeinheit: mm (in)
1.
Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh-
rung entfernen, um Dichtheit zu gewährleisten.
2.
Kabelmantel entfernen.
3.
Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
4.
Kabelverschraubungen fest anziehen.
5.
Kabel gemäß Klemmenbelegung anschließen.
Endress+Hauser
1.
3.
2.
3.
Elektrischer Anschluss
A0036418
A0034682
41
