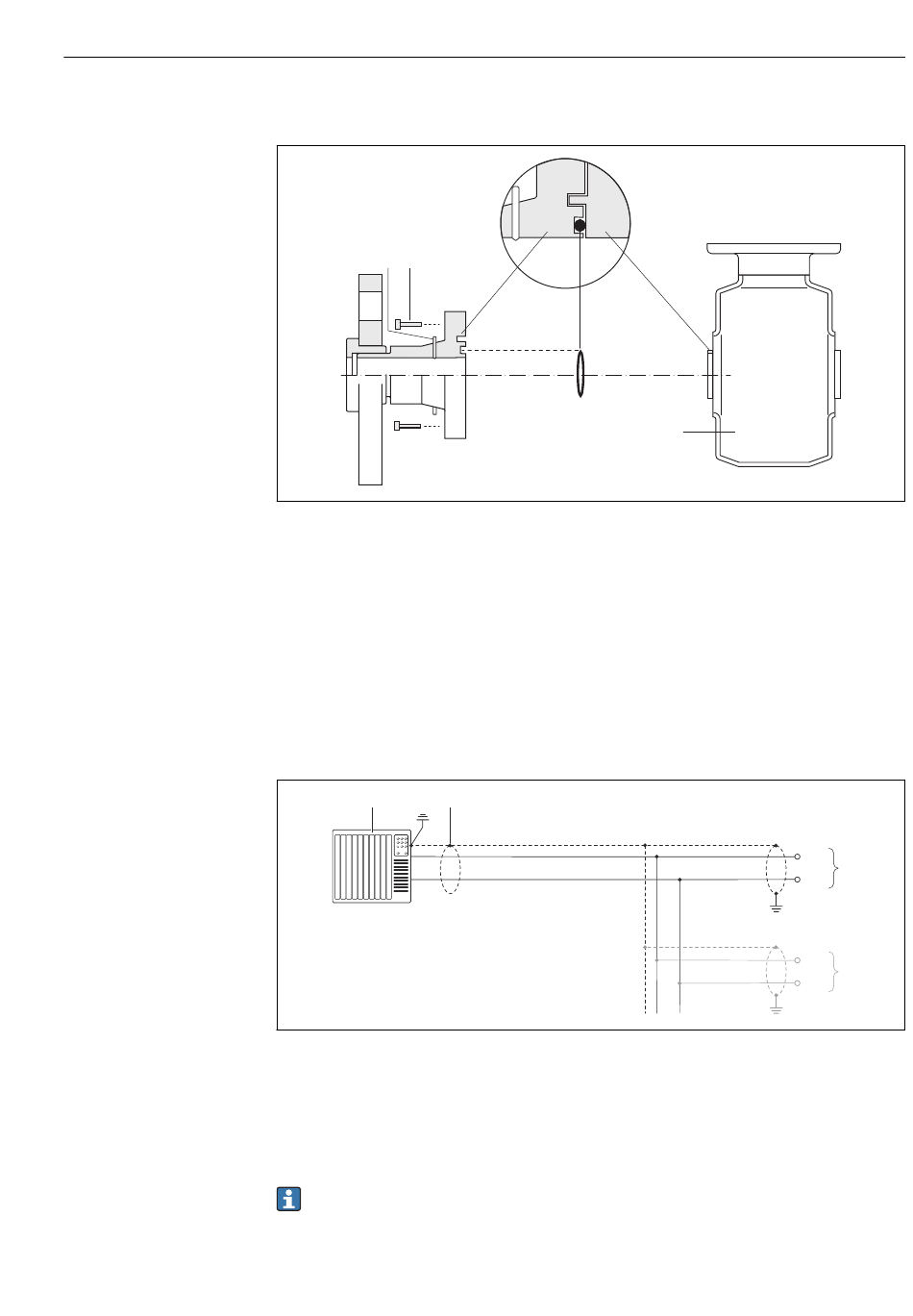

Potenzialausgleich über Erdungselektroden am Prozessanschluss
2 1
1 Sechskantschrauben Prozessanschluss
2 Integrierte Erdungselektroden
3 O-Ring-Dichtung
4 Messaufnehmer
7.3

Spezielle Anschlusshinweise

7.3.1

Anschlussbeispiele

PROFIBUS DP
1
2
A
B
 11 Anschlussbeispiel für PROFIBUS DP, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
1 Automatisierungssystem (z.B. SPS)
2 Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabels-
pezifikation beachten (→  26)
3 Verteilerbox
4 Messumformer
Bei Baudraten > 1,5 MBaud muss eine EMV-Kabeleinführung verwendet werden und
der Kabelschirm muss möglichst bis zur Anschlussklemme weiterlaufen.
Elektrischer Anschluss
3
4
A0017293
A
3
B
A
3
B
A0021429
