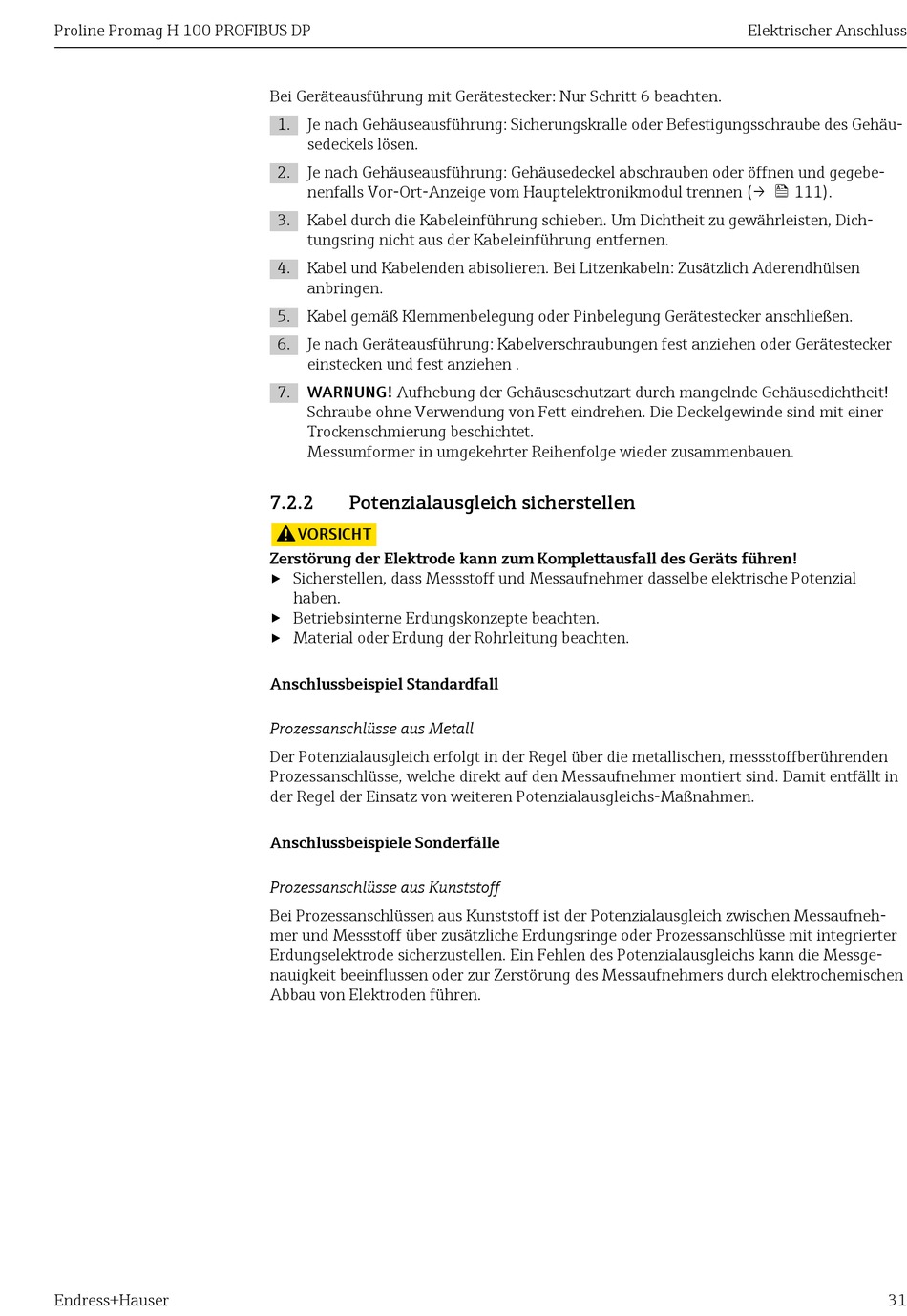

Proline Promag H 100 PROFIBUS DP
Endress+Hauser
Bei Geräteausführung mit Gerätestecker: Nur Schritt 6 beachten.
1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu-
sedeckels lösen.
2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und gegebe-
nenfalls Vor-Ort-Anzeige vom Hauptelektronikmodul trennen (→ 111).
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich-
tungsring nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
5. Kabel gemäß Klemmenbelegung oder Pinbelegung Gerätestecker anschließen.
6. Je nach Geräteausführung: Kabelverschraubungen fest anziehen oder Gerätestecker
einstecken und fest anziehen .
7. WARNUNG! Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer
Trockenschmierung beschichtet.
Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
7.2.2
Potenzialausgleich sicherstellen
VORSICHT
Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen!
‣
Sicherstellen, dass Messstoff und Messaufnehmer dasselbe elektrische Potenzial
haben.
‣
Betriebsinterne Erdungskonzepte beachten.
‣
Material oder Erdung der Rohrleitung beachten.
Anschlussbeispiel Standardfall
Prozessanschlüsse aus Metall
Der Potenzialausgleich erfolgt in der Regel über die metallischen, messstoffberührenden
Prozessanschlüsse, welche direkt auf den Messaufnehmer montiert sind. Damit entfällt in
der Regel der Einsatz von weiteren Potenzialausgleichs-Maßnahmen.
Anschlussbeispiele Sonderfälle
Prozessanschlüsse aus Kunststoff
Bei Prozessanschlüssen aus Kunststoff ist der Potenzialausgleich zwischen Messaufneh-
mer und Messstoff über zusätzliche Erdungsringe oder Prozessanschlüsse mit integrierter
Erdungselektrode sicherzustellen. Ein Fehlen des Potenzialausgleichs kann die Messge-
nauigkeit beeinflussen oder zur Zerstörung des Messaufnehmers durch elektrochemischen
Abbau von Elektroden führen.
Elektrischer Anschluss
31
