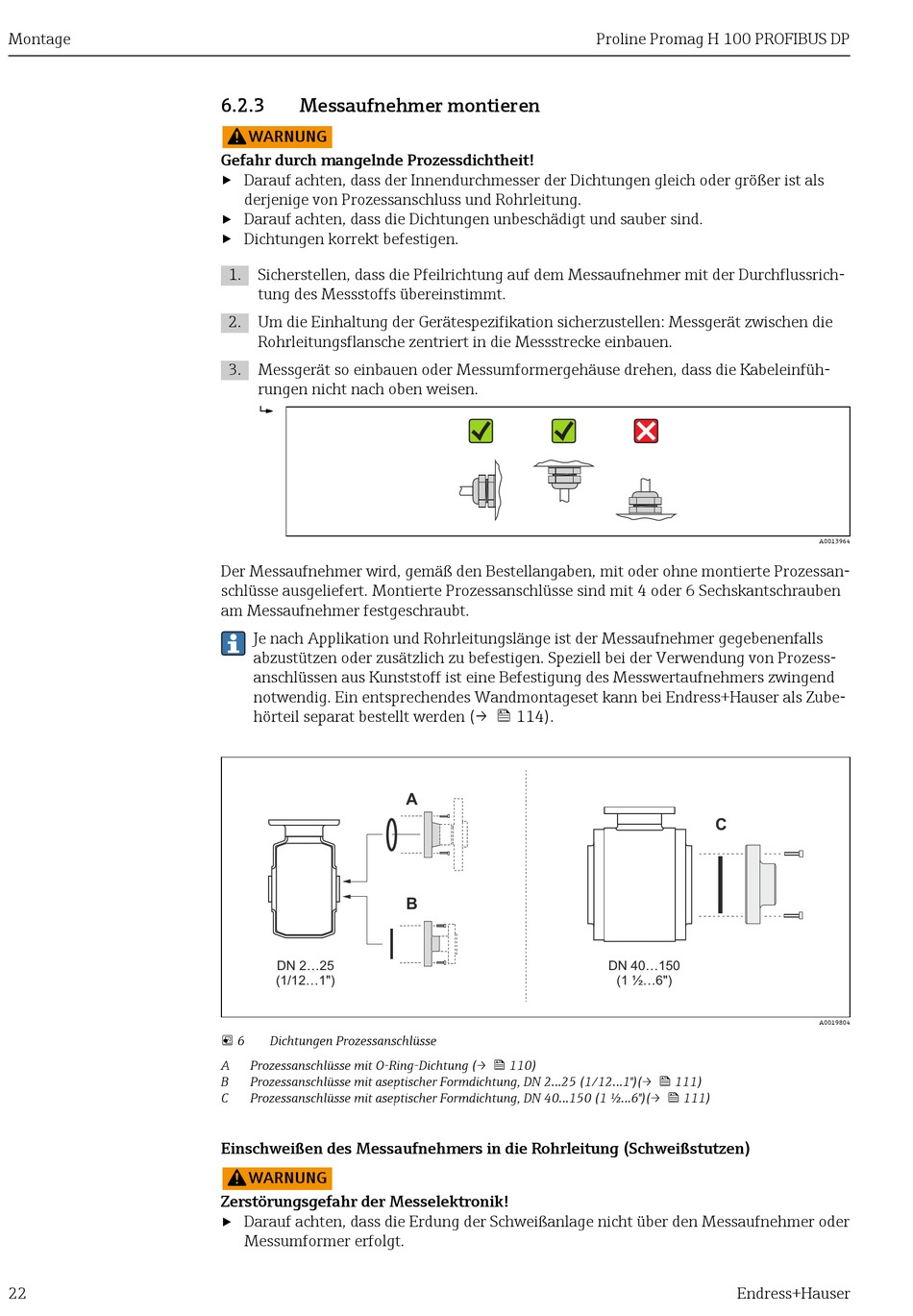

Messaufnehmer Montieren; Einschweißen Des Messaufnehmers In Die Rohrleitung (Schweißstutzen) - Endress+Hauser Proline Promag H 100 Betriebsanleitung

Montage
22
6.2.3

Messaufnehmer montieren

WARNUNG
Gefahr durch mangelnde Prozessdichtheit!
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als
derjenige von Prozessanschluss und Rohrleitung.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Dichtungen korrekt befestigen.
1. Sicherstellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der Durchflussrich-
tung des Messstoffs übereinstimmt.
2. Um die Einhaltung der Gerätespezifikation sicherzustellen: Messgerät zwischen die
Rohrleitungsflansche zentriert in die Messstrecke einbauen.
3. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinfüh-
rungen nicht nach oben weisen.

Der Messaufnehmer wird, gemäß den Bestellangaben, mit oder ohne montierte Prozessan-
schlüsse ausgeliefert. Montierte Prozessanschlüsse sind mit 4 oder 6 Sechskantschrauben
am Messaufnehmer festgeschraubt.
Je nach Applikation und Rohrleitungslänge ist der Messaufnehmer gegebenenfalls
abzustützen oder zusätzlich zu befestigen. Speziell bei der Verwendung von Prozess-
anschlüssen aus Kunststoff ist eine Befestigung des Messwertaufnehmers zwingend
notwendig. Ein entsprechendes Wandmontageset kann bei Endress+Hauser als Zube-
hörteil separat bestellt werden (→  114).
DN 2...25
(1/12...1 ) "
 6 Dichtungen Prozessanschlüsse
A Prozessanschlüsse mit O-Ring-Dichtung (→  110)
B Prozessanschlüsse mit aseptischer Formdichtung, DN 2...25 (1/12...1")(→  111)
C Prozessanschlüsse mit aseptischer Formdichtung, DN 40...150 (1 ½...6")(→  111)
Einschweißen des Messaufnehmers in die Rohrleitung (Schweißstutzen)
WARNUNG
Zerstörungsgefahr der Messelektronik!
‣
Darauf achten, dass die Erdung der Schweißanlage nicht über den Messaufnehmer oder
Messumformer erfolgt.
A
B
Proline Promag H 100 PROFIBUS DP
C
DN 40...150
( 1 ½ ...6 ) "
