Montage
18
Angaben zur Unterdruckfestigkeit der Messrohrauskleidung (→  107)

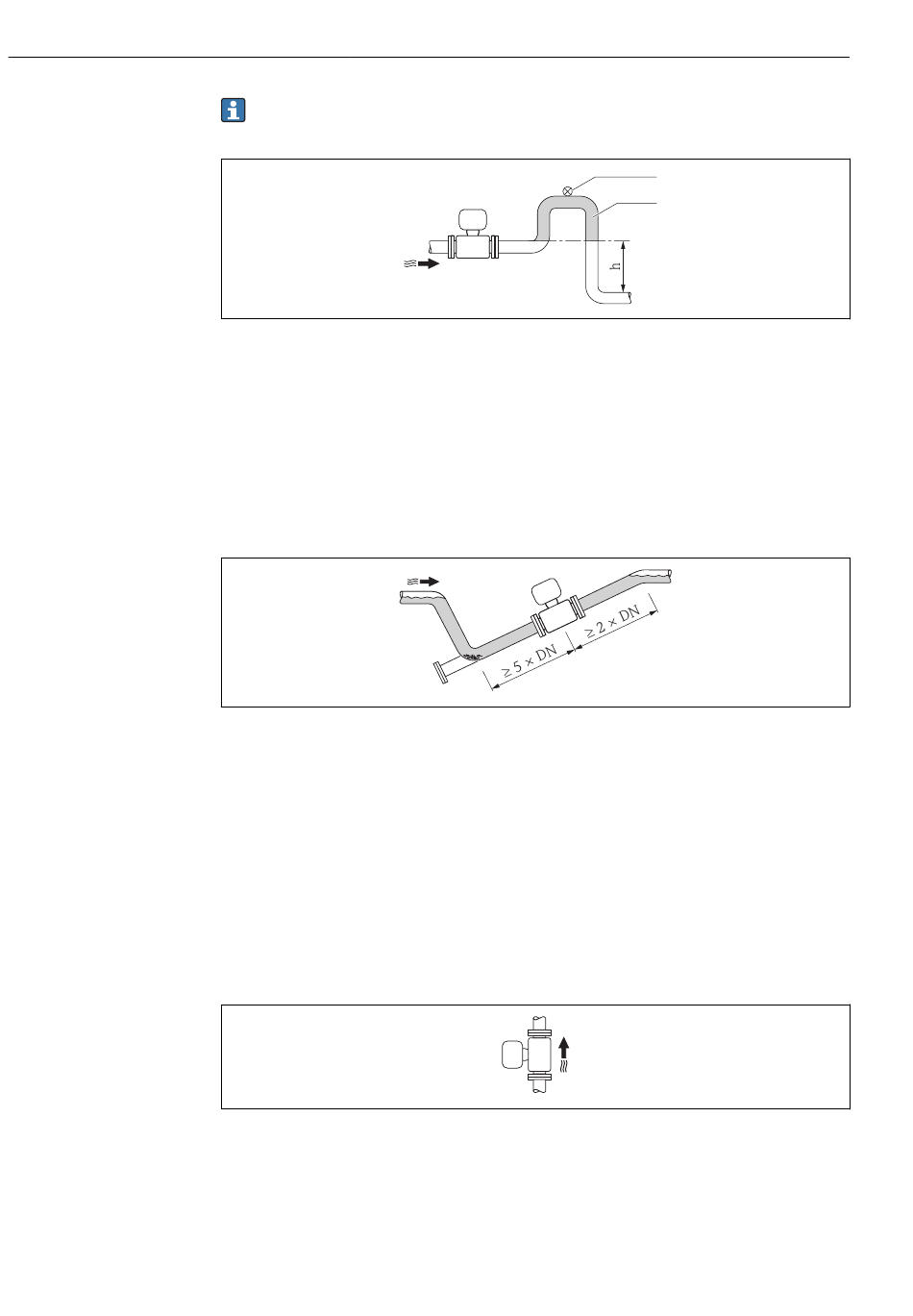

 4 Einbau in eine Fallleitung
1 Belüftungsventil
2 Rohrleitungssiphon
h Länge der Fallleitung
Bei teilgefülltem Rohr
Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen. Die Mess-
stoffüberwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte
Rohrleitungen zu erkennen.
Einbaulage
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre-
chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei-
tung).
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch stö-
rende Ablagerungen im Messrohr vermieden werden.
Zusätzlich bietet das Messgerät die Funktion der Messstoffüberwachung zur Erkennung
teilgefüllter Messrohre bei ausgasenden Messstoffen oder schwankendem Prozessdruck.
Vertikal
Optimal bei leerlaufenden Rohrsystemen und beim Einsatz der Messstoffüberwachung.
Proline Promag H 100 PROFIBUS DP
1
2
