Diagnose und Störungsbehebung
70
12.4

Diagnoseinformationen anpassen

12.4.1

Diagnoseverhalten anpassen

Jeder Diagnoseinformation ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet.
Diese Zuordnung kann der Anwender bei bestimmten Diagnoseinformationen im Unter-
menü Diagnoseverhalten ändern.
Diagnoseverhalten gemäß Spezifikation PROFIBUS Profil 3.02, Condensed Status.
Menü "Experte" → System → Diagnoseverhalten → Diagnoseverhalten
Verfügbare Diagnoseverhalten
Die folgenden Diagnoseverhalten können zugeordnet werden:
Diagnoseverhalten
Alarm
Warnung
Nur Logbuch
Aus

Darstellung des Messwertstatus

Werden die Funktionsblöcke Analog Input, Digital Input und Totalisator für die zyklische
Datenübertragung konfiguriert, so wird der Gerätestatus gemäss PROFIBUS Profil Spezifi-
kation 3.02 codiert und zusammen mit dem Messwert über das Coding-Byte (Byte 5) an
den PROFIBUS Master (Klasse 1) übertragen. Das Coding-Byte ist in die Segmente Quality,
Quality Substatus und Limits (Grenzwerte) unterteilt.
Quality

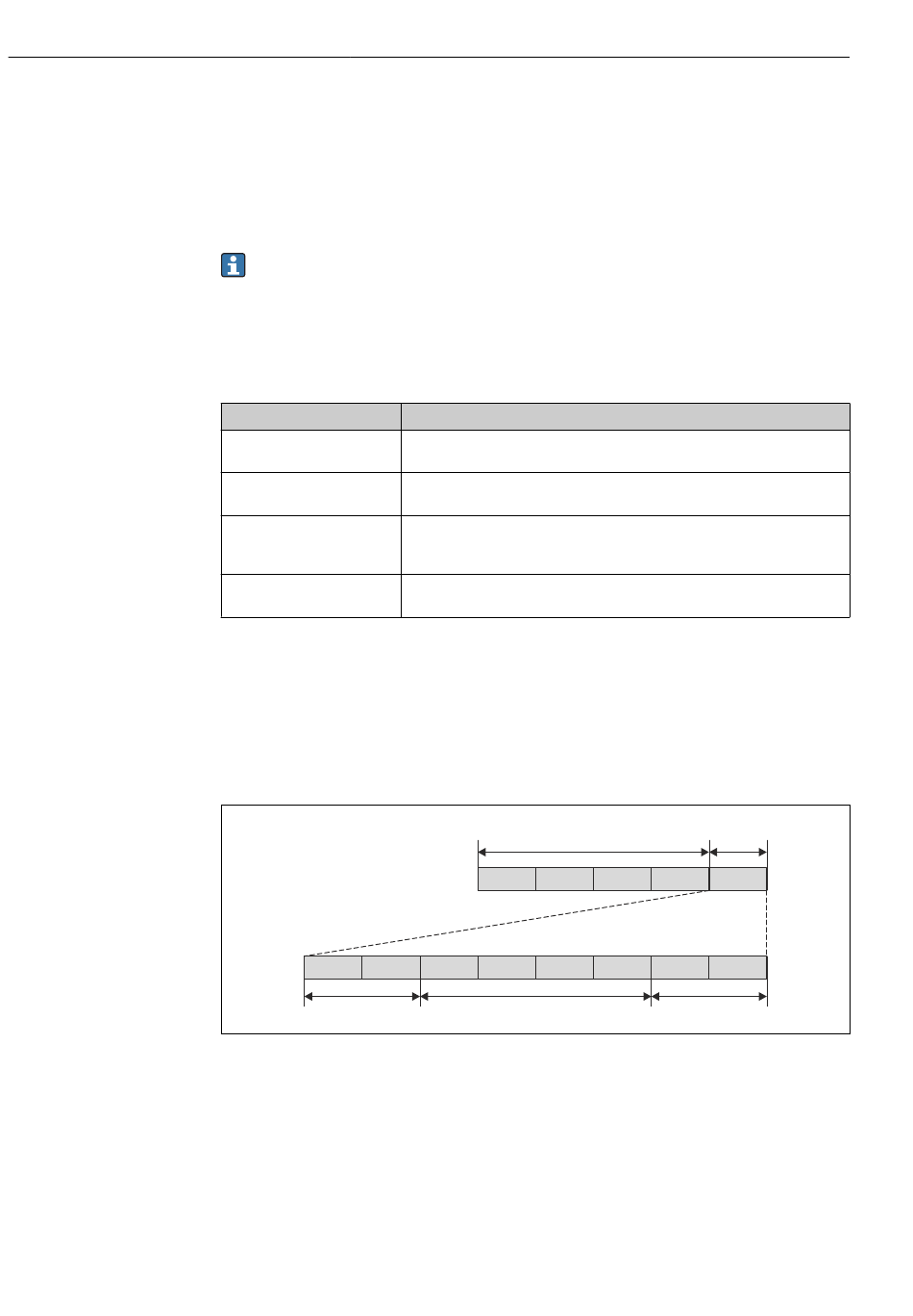

 17 Struktur des Coding-Byte
Der Inhalt des Coding-Byte ist dabei abhängig vom konfigurierten Fehlerverhalten im
jeweiligen Funktionsblock. Je nachdem, welches Fehlerverhalten eingestellt wurde, wer-
den über das Coding-Byte Statusinformationen gemäß PROFIBUS Profil Spezifikation 3.02
an den PROFIBUS Master (Klasse 1) übertragen.
Beschreibung
Die Messung wird unterbrochen. Summenzähler nehmen den definierten
Alarmzustand an. Eine Diagnosemeldung wird generiert.
Die Messung wird fortgesetzt. Messwertausgabe via PROFIBUS und Summen-
zähler werden nicht beeinflusst. Es wird eine Diagnosemeldung generiert.
Das Gerät misst weiter. Die Diagnosemeldung wird nur im Untermenü Ereig-
nis-Logbuch (Ereignisliste) eingetragen und nicht im Wechsel zur Betriebsan-
zeige angezeigt.
Das Diagnoseereignis wird ignoriert und weder eine Diagnosemeldung gene-
riert noch eingetragen.
Messwert
Quality Substatus
Proline Promag H 100 PROFIBUS DP
Coding
(hex)
Byte 5
Limits
Endress+Hauser
A0021271-DE
