Proline Promag H 100 PROFIBUS DP
Endress+Hauser
Generell wird empfohlen, einen externen Busabschluss zu verwenden, da beim Defekt
eines intern terminierten Gerätes das gesamte Segment ausfallen kann.
2.
1.
4.
OFF ON
1
2
3
4

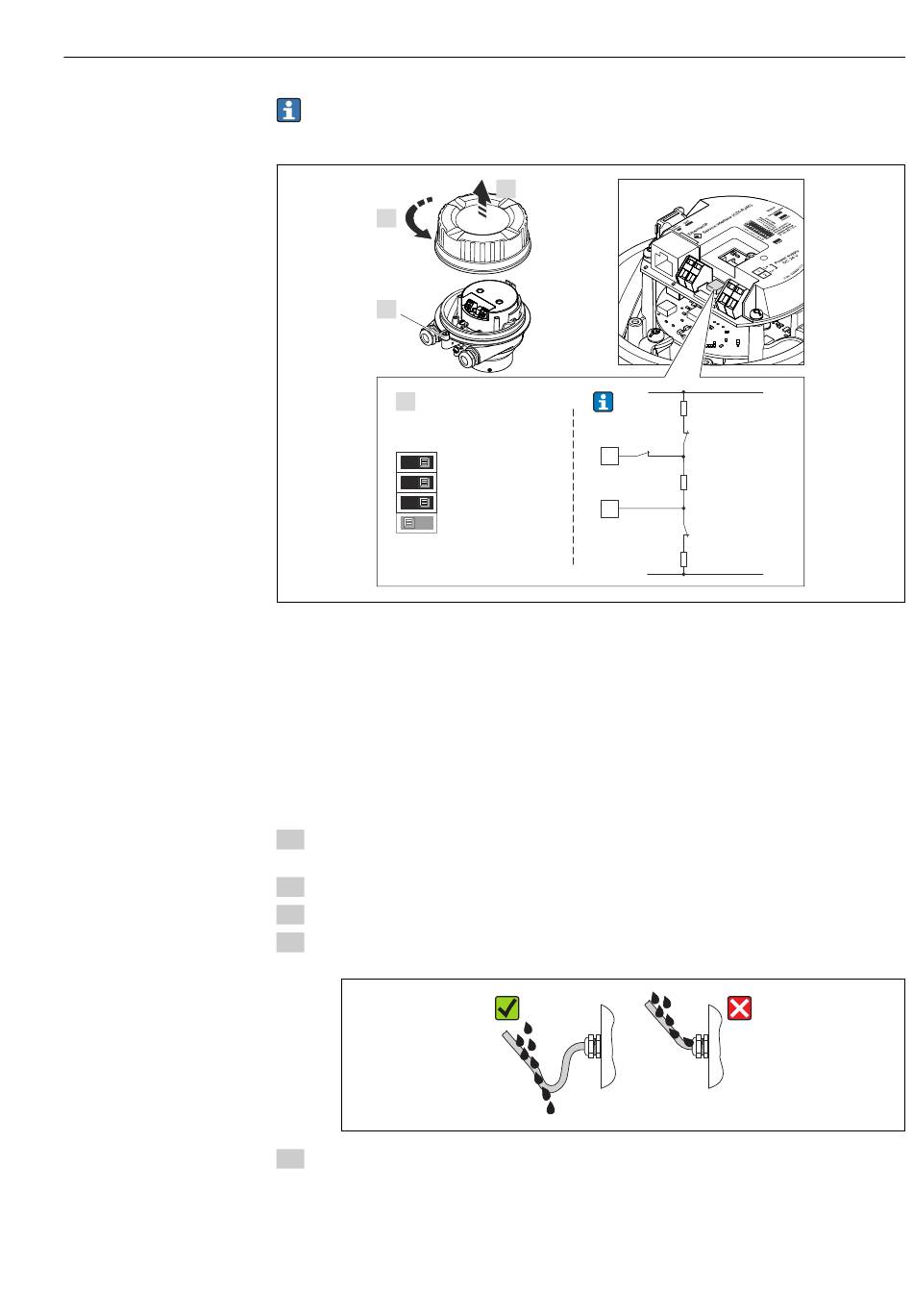

 13 Terminierung mit Hilfe von DIP-Schaltern auf dem I/O-Elektronikmodul einstellen (bei Baudraten < 1,5
MBaud)
7.5

Schutzart sicherstellen

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclos-
ure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach
dem elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls
die Dichtungen trocknen, reinigen oder ersetzen.
2. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3. Kabelverschraubungen fest anziehen.
4. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein-
führung eine nach unten hängende Schlaufe bilden ("Wassersack").

5. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
3.
26
Bus polarisation
DIP 2
Bus termination
Bus polarisation
27
Not used
Elektrischer Anschluss
5V
390 Ω
DIP 1
220 Ω
DIP 3
390 Ω
0V
A0021274
A0013960
