Bei Geräteausführung mit Gerätestecker: Nur Schritt 6 beachten.
1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu-
sedeckels lösen.
2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und gegebe-
nenfalls Vor-Ort-Anzeige vom Hauptelektronikmodul trennen →  114.
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich-
tungsring nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
5. Kabel gemäß Klemmenbelegung oder Pinbelegung Gerätestecker anschließen.
6. Je nach Geräteausführung: Kabelverschraubungen fest anziehen oder Gerätestecker
einstecken und fest anziehen .
7.
WARNUNG
L
Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
‣
Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit
einer Trockenschmierung beschichtet.
Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
7.3.2

Potenzialausgleich sicherstellen

Anforderungen
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der
Ex-Dokumentation (XA) beachten.
7.4

Spezielle Anschlusshinweise

7.4.1

Anschlussbeispiele

EtherNet/IP
1

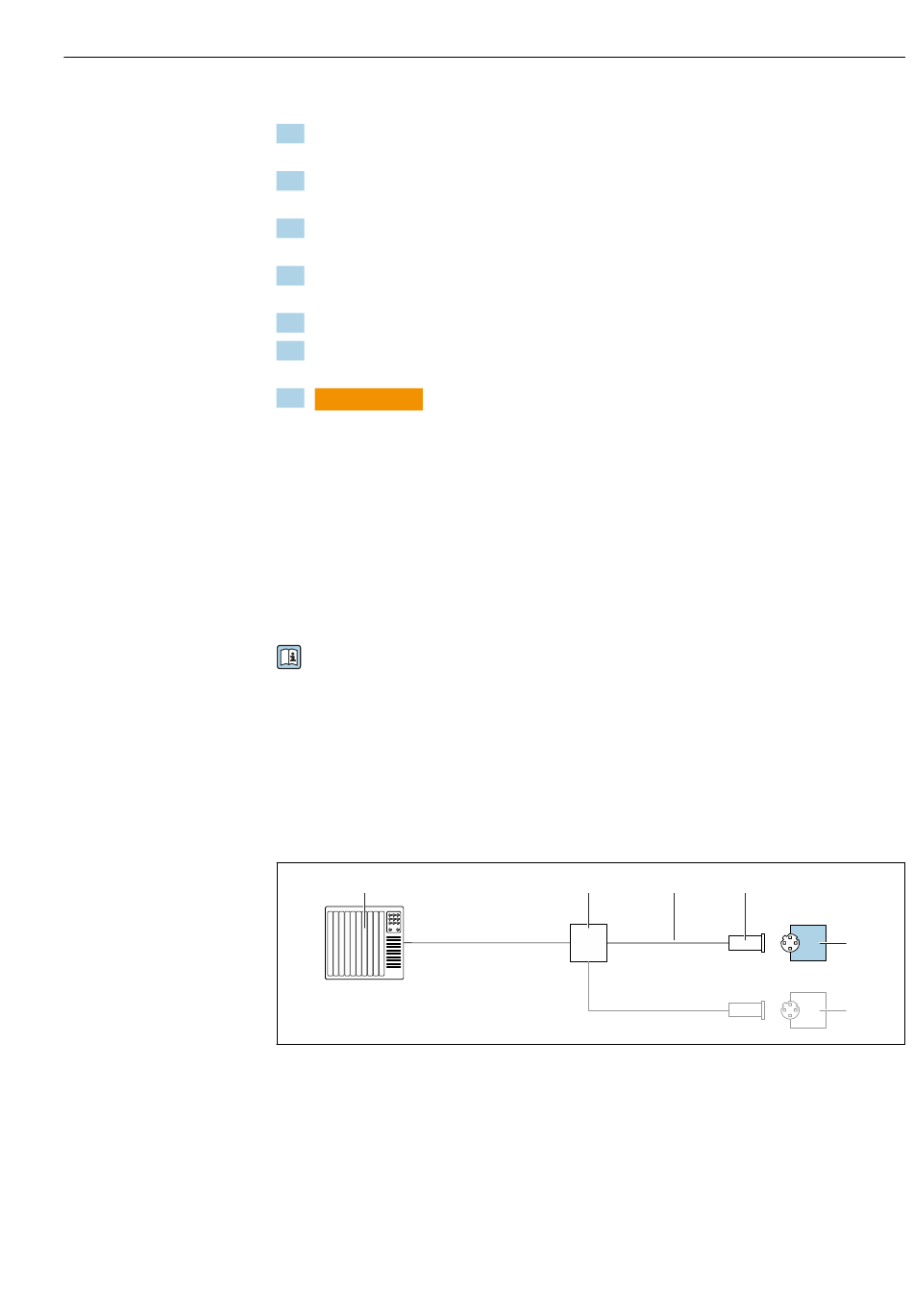

 10 Anschlussbeispiel für EtherNet/IP
1 Automatisierungssystem (z.B. SPS)
2 Ethernet-Switch
3 Kabelspezifikation beachten
4 Gerätestecker
5 Messumformer
Elektrischer Anschluss
3
2 4
5
5
A0028767
