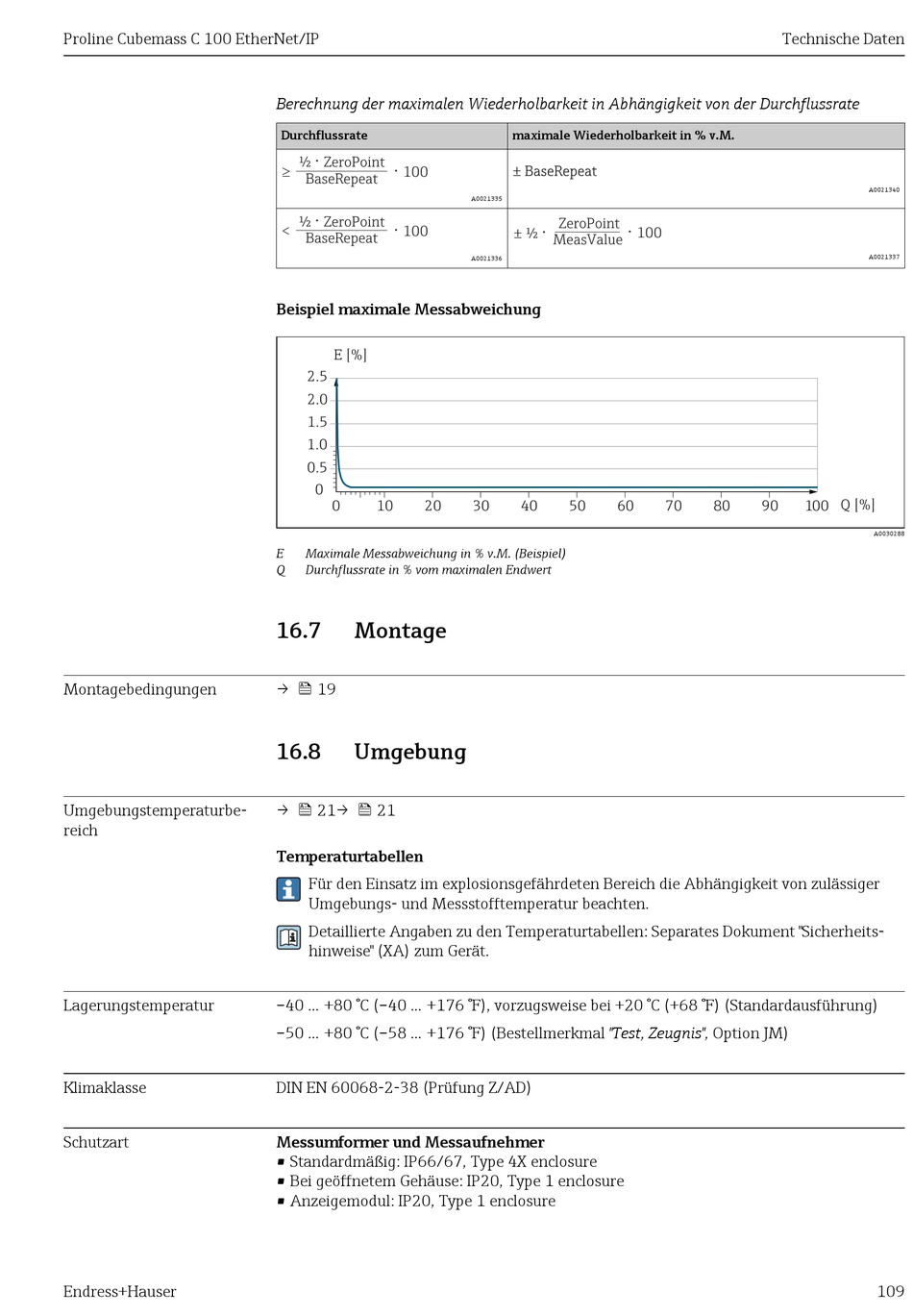

Montage; Umgebung - Endress+Hauser Proline Cubemass C 100 Betriebsanleitung

Proline Cubemass C 100 EtherNet/IP
Montagebedingungen
Umgebungstemperaturbe-
reich
Lagerungstemperatur
Klimaklasse
Schutzart
Endress+Hauser
Berechnung der maximalen Wiederholbarkeit in Abhängigkeit von der Durchflussrate
Durchflussrate
⋅
½ ZeroPoint
⋅
100
³
BaseRepeat
⋅
½ ZeroPoint
⋅
< 100
BaseRepeat
Beispiel maximale Messabweichung
E [%]
2.5
2.0
1.5
1.0
0.5
0
0 10 20
E Maximale Messabweichung in % v.M. (Beispiel)
Q Durchflussrate in % vom maximalen Endwert
16.7

Montage

→  19
16.8

Umgebung

→  21→  21
Temperaturtabellen
Für den Einsatz im explosionsgefährdeten Bereich die Abhängigkeit von zulässiger
Umgebungs- und Messstofftemperatur beachten.
Detaillierte Angaben zu den Temperaturtabellen: Separates Dokument "Sicherheits-
hinweise" (XA) zum Gerät.
–40 ... +80 °C (–40 ... +176 °F), vorzugsweise bei +20 °C (+68 °F) (Standardausführung)
–50 ... +80 °C (–58 ... +176 °F) (Bestellmerkmal "Test, Zeugnis", Option JM)
DIN EN 60068-2-38 (Prüfung Z/AD)
Messumformer und Messaufnehmer
• Standardmäßig: IP66/67, Type 4X enclosure
• Bei geöffnetem Gehäuse: IP20, Type 1 enclosure
• Anzeigemodul: IP20, Type 1 enclosure
maximale Wiederholbarkeit in % v.M.
A0021335
ZeroPoint
⋅
⋅
100
± ½
MeasValue
A0021336
30 40 50 60
Technische Daten
100 Q [%]
70 80 90
A0021340
A0021337
A0030288
109
