Bedienoberfläche - Endress+Hauser Proline Cubemass C 100 Betriebsanleitung

Proline Cubemass C 100 EtherNet/IP
Endress+Hauser

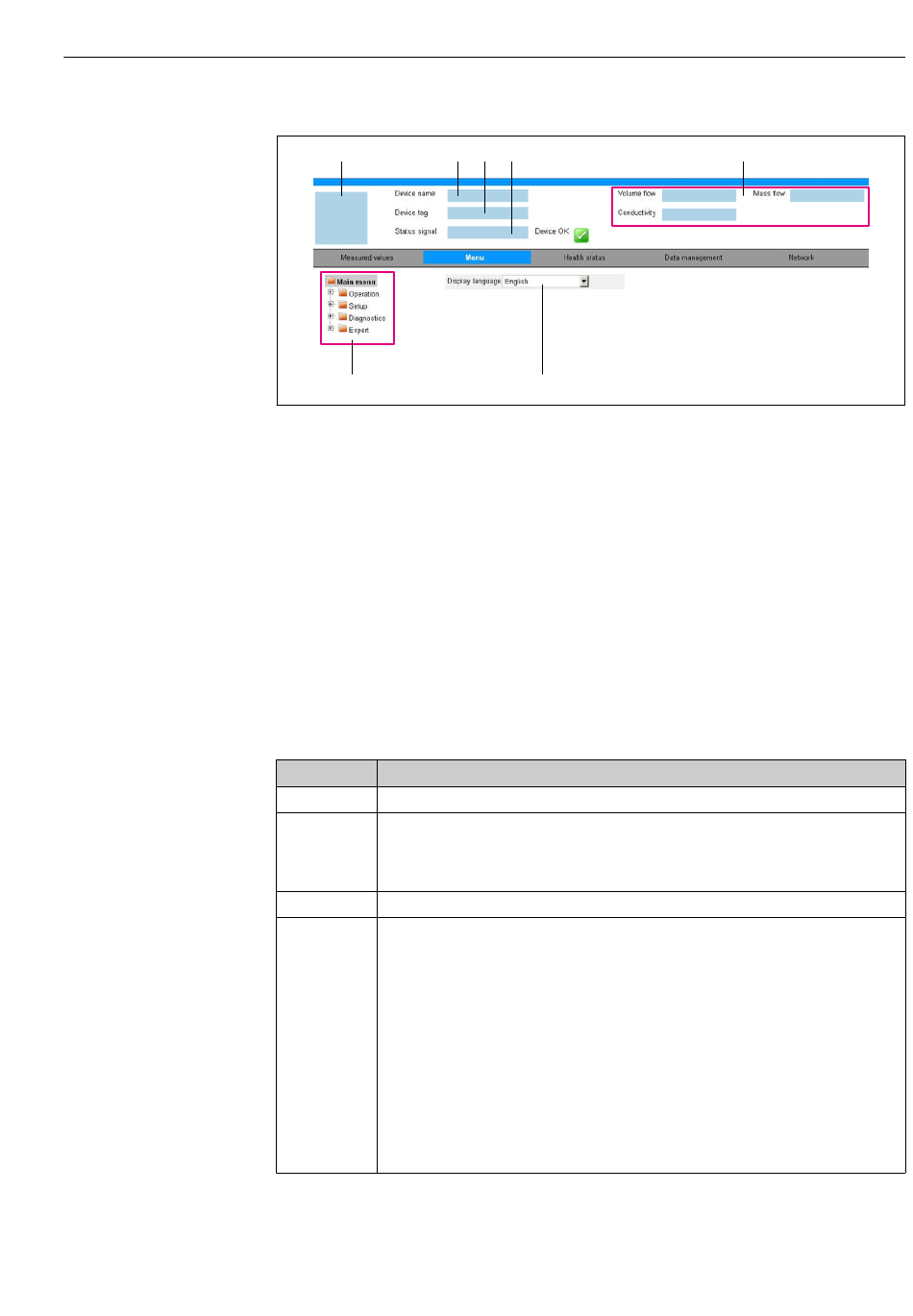

8.4.5 Bedienoberfläche
1
6
1 Gerätebild
2 Gerätename
3 Messstellenbezeichnung
4 Statussignal
5 Aktuelle Messwerte
6 Navigationsbereich
7 Bediensprache auf der Vor-Ort-Anzeige
Kopfzeile
In der Kopfzeile erscheinen folgende Informationen:
• Gerätename
• Messstellenbezeichnung
• Gerätestatus mit Statussignal →  82
• Aktuelle Messwerte
Funktionszeile
Funktionen Bedeutung
Messwerte Anzeige der Messwerte vom Messgerät
• Zugriff auf das Bedienmenü vom Messgerät
• Aufbau des Bedienmenüs ist derselbe wie bei den Bedientools
Menü

Detaillierte Angaben zum Aufbau des Bedienmenüs: Betriebsanleitung zum Messgerät
Gerätestatus Anzeige der aktuell anstehenden Diagnosemeldungen, gelistet nach ihrer Priorität
Datenaustausch zwischen PC und Messgerät:
• Gerätekonfiguration:
• Einstellungen vom Gerät laden
(XML-Format, Konfiguration sichern)
• Einstellungen ins Gerät speichern
(XML-Format, Konfiguration wiederherstellen)
• Logbuch - Ereignislogbuch exportieren (.csv-Datei)
Datenmanage-
• Dokumente - Dokumente exportieren:
ment
• Backup-Datensatz exportieren
(.csv-Datei, Dokumentation der Konfiguration der Messstelle erstellen)
• Verifikationsbericht
(PDF-Datei, nur mit dem Anwendungspaket "Heartbeat Verification" verfügbar)
• Datei für Systemintegration - Beim Einsatz von Feldbussen Gerätetreiber für Systeminteg-
ration vom Messgerät laden:
EtherNet/IP: EDS Datei
2 3 4
7
Bedienungsmöglichkeiten
5
A0032879
43
