Mbox 2-Hardware - Übersicht
Funktionen an der Vorderseite der Mbox 2
Abbildung 1 zeigt Steuerungen, Indikatoren und Ein- und Ausgänge an der Vorderseite der Mbox 2.
Kopfhörerpegel
S/PDIF-LED
USB-LED
Kopfhörer-
ausgang

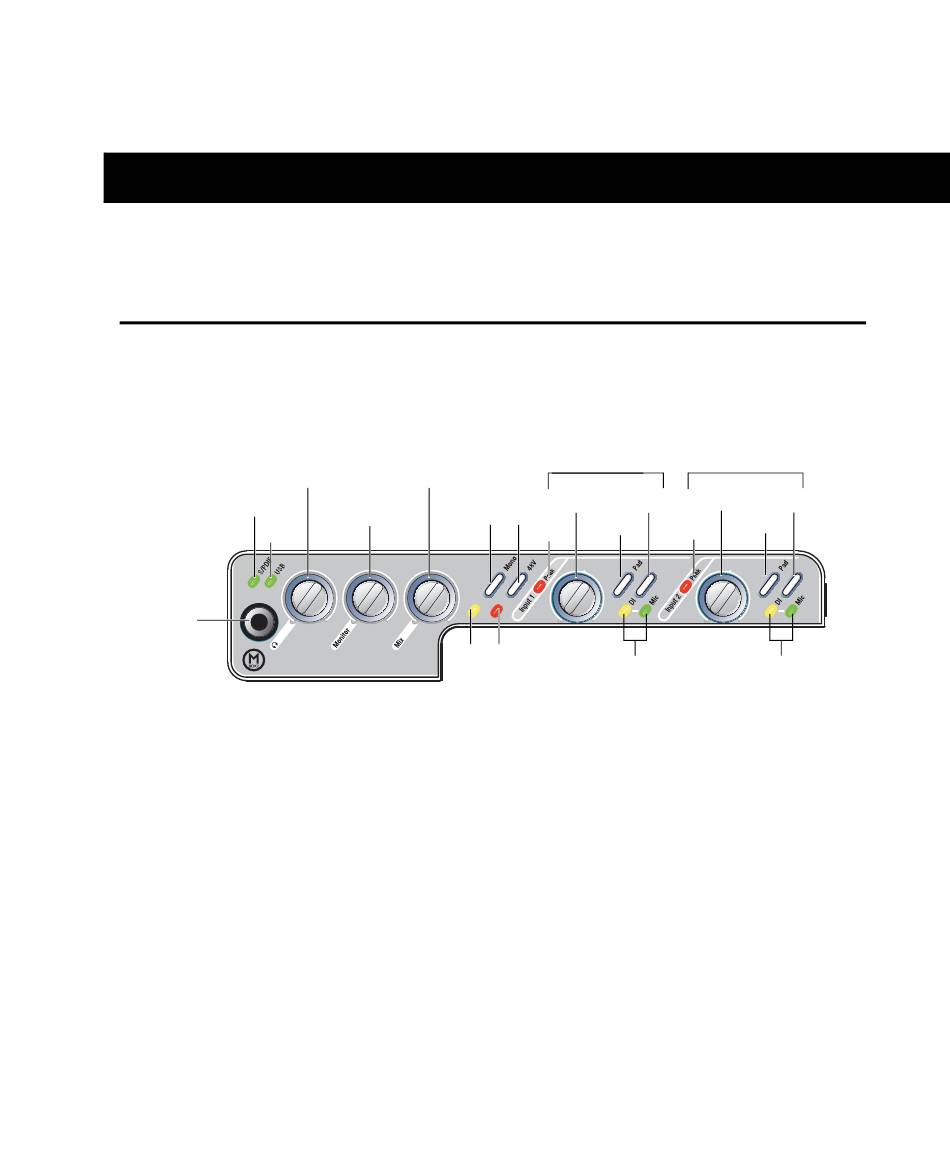

Abbildung 1: Vorderseite der Mbox 2
Die Vorderseite der Mbox 2 verfügt über
folgende Funktionen:
S/PDIF-LED
Diese LED zeigt an, dass die Mbox 2 die S/PDIF-
Eingänge als Taktquelle verwendet. Weitere
Informationen finden Sie unter „S/PDIF Digital
I/O" auf Seite 39.
Mix (Verhältnis)
Abhörpegel
Mono
48V-
Mono-
48-V-LED
LED
USB-LED
Die USB-LED gibt an, dass die Mbox 2 über eine
Stromzufuhr über die USB-Verbindung verfügt.
Bei leuchtender USB-LED können Audiosignale
ein- und ausgegeben werden.
Kopfhörerausgang auf der
Vorderseite
Sie können Stereokopfhörer an den
Kopfhörerausgang über einen 1/4-Zoll-
Stereostecker anschließen.
Eingang 1
Source Selector
Gain
Pad
Peak-LED
Peak-LED
Mic/DI-LEDs
Kapitel 5: Mbox 2-Hardware - Übersicht
Eingang 2
Source Selector
Gain
Pad
Mic/DI-LEDs
