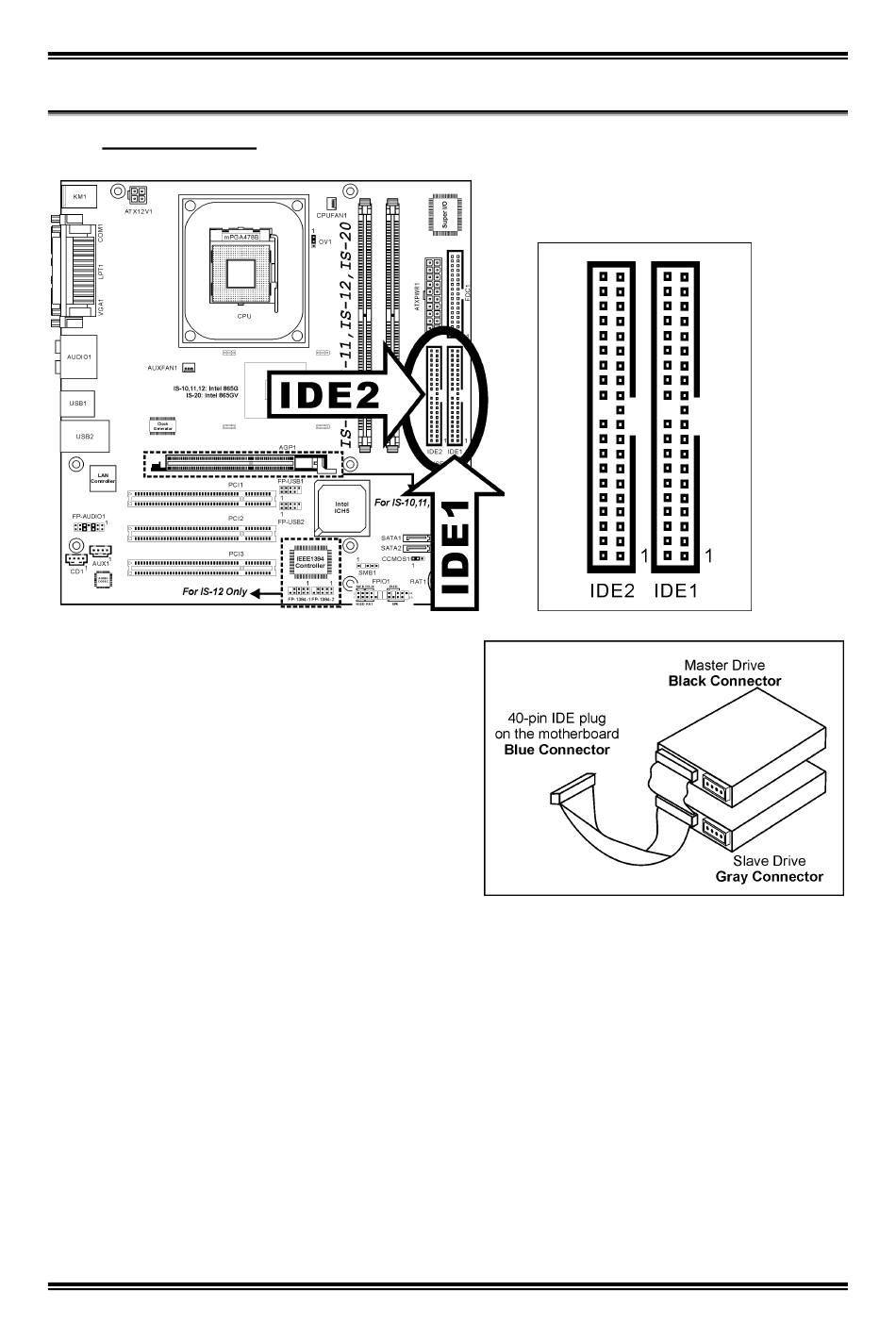

(12). IDE Anschlüsse
Dieses
Motherboard
bietet
zwei
IDE-Steckplätze zum Anschluss von bis zu
vier IDE-Laufwerken im Ultra DMA 100
Modus über Ultra DMA 66 Bandkabel.
Jedes Kabel hat 40 Pole, 80 Leiter und drei
Anschlüsse
zum
Anschluss
zweier
Festplatten an das Motherboard. Verbinden
Sie das einzelne Ende (blauer Anschluss) an
der längeren Seite des Bandkabel mit der
IDE Schnittstelle auf dem Motherboard und
die anderen beiden zwei Enden (grauer und schwarzer Anschluss) an der kürzeren
Seite des Bandkabels mit den Anschlüssen auf den Festplatten.
Wenn Sie zwei Festplatten zusammen über einen IDE-Kanal anschließen wollen,
müssen Sie das zweite Laufwerk nach dem ersten Master-Laufwerk auf Slave-Modus
konfigurieren. Bitte schauen Sie sich HDD Dokumentation hinsichtlich der
Jumpereinstellungen an. Das erste an IDE1 angeschlossene Laufwerk wird
normalerweise "Primärer Master" genannt, und das zweite Laufwerk "Primärer Slave".
Das erste an IDE2 angeschlossene Laufwerk wird "Sekundärer Master" und das
zweite Laufwerk "Sekundärer Slave" genannt.
Schließen Sie keine langsamen Legacy-Geräte wie CD-ROM-Laufwerke zusammen
einer anderen Festplatte auf demselben IDE-Kanal zusammen; dies verringert Ihre
Systemleistung.
