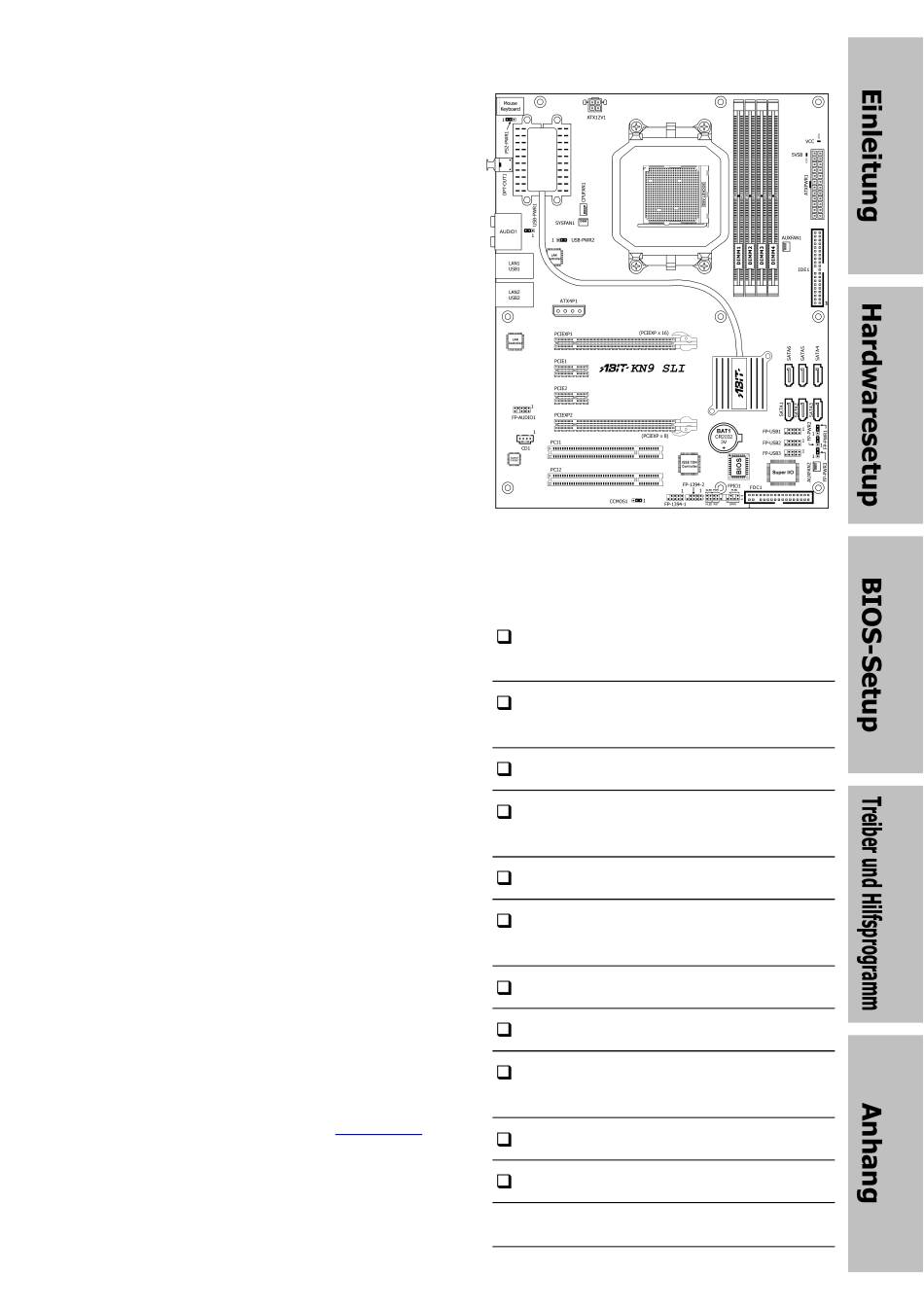

KN9 SLI
KN9 Ultra
KN9S
Motherboard
AMD Socket AM2
Handbuch
Über dieses Handbuch:
In diesem Handbuch finden Sie alle Informationen, die
Sie zur Installation dieses Motherboards benötigen. Um
dieses Handbuch in PDF-Format (mit
lesen zu können, legen Sie die "Driver & Utility CD" in Ihr
CD-ROM-Laufwerk. Die Auto-Run Anzeige erscheint,
klicken Sie den Karteireiter "Manual (Handbuch)", um in
das Handbuch-Untermenü zu gelangen. Sollte die
Anzeige nicht erscheinen, öffnen Sie den Sie Ihr
CD-ROM-Laufwerk im Dateimanager und doppelklicken
Sie die Datei "AUTRORUN".
Adobe
Reader)
* Lesen Sie den Abschnitt "Leistungen & Spezifikationen"
jedes Modell in diesem Handbuch für Details.

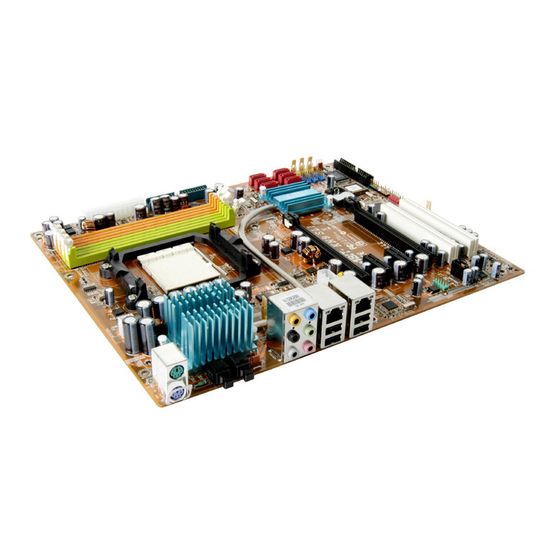

AMD Socket AM2
ATX Motherboard
NVIDIA Chipsatz:
MCP55P/MCP55Ultra/MCP55S
2GHz HT
Dual DDR2 800 DIMM
Steckplätze
NVIDIA SLI-Technologie
Dual PCI-E X16
Grafik-Steckplätze
Dual GbE LAN
IEEE 1394a
6x SATA 3Gb/s
mit RAID 0/1/0+1/5
Silent OTES™ Technologie
7.1 Kanal HD Audio
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Abit KN9 SLI
Inhaltszusammenfassung für Abit KN9 SLI
- Seite 1 KN9 SLI KN9 Ultra KN9S Motherboard AMD Socket AM2 Handbuch AMD Socket AM2 ATX Motherboard NVIDIA Chipsatz: MCP55P/MCP55Ultra/MCP55S 2GHz HT Dual DDR2 800 DIMM Steckplätze NVIDIA SLI-Technologie Dual PCI-E X16 Grafik-Steckplätze Dual GbE LAN IEEE 1394a 6x SATA 3Gb/s Über dieses Handbuch:...
- Seite 2 KN9 SLI, KN9 Ultra, KN9S Handbuch Deutsch, Zweite Fassung Juli 2006 Anmerkungen zum Copyright und zur Garantie Dieses Dokument enthält Materialien, die durch internationale Kopierschutzgesetze geschützt sind. Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne die ausdrückliche Genehmigung des Herstellers und Autors dieses Handbuchs reproduziert, versendet oder übertragen werden.
-
Seite 3: Inhaltsverzeichnis
2.6.4 Zusätzliche IEEE1394 Port Header ........2-18 2.6.5 Interne Audioanschlüsse ............ 2-19 2.6.6 Fronttafel-Audio-Verbindungssockel ........2-19 2.6.7 PCI Express X1 Erweiterungssteckplätze ......2-21 2.6.8 PCI Erweiterungssteckplätze ..........2-22 2.7 OnBoard Status-Display.............. 2-22 2.7.1 Power-Indikatoren............. 2-22 KN9 SLI, KN9 Ultra, KN9S... - Seite 4 4.1 nVidia nForce Chipset-Treiber ............4-2 4.2 Realtek HD Audio-Treiber .............4-3 4.3 Cool’n’Quiet-Treiber ..............4-4 4.4 USB 2.0-Treiber ................4-5 4.5 ABIT EQ (Hilfsprogramm Hardware Doctor) ........4-6 4.6 FlashMenu (BIOS Update Hilfsprogramm)........4-8 4.7 NVRaid Floppy-Disk..............4-10 5. Anhang ................5-1 5.1 Troubleshooting (Wo Sie Technische Hilfe finden?) ......5-1 5.1.1 F &...
-
Seite 5: Einleitung
Mitte/Subwoofer, Mic-In, Line-In, Line-Out) • 2x RJ-45 LAN-Anschlüsse • 4x USB 2.0 Anschlüsse ™ • SoftMenu Von ABIT entwickelt Technologie ™ • Silent OTES Technologie • ATX Formfaktor (305mm x 245mm) Verschiedenes KN9 SLI, KN9 Ultra, KN9S... -
Seite 6: Kn9 Ultra
Mitte/Subwoofer, Mic-In, Line-In, Line-Out) • 2x RJ-45 LAN-Anschlüsse • 4x USB 2.0 Anschlüsse ™ • SoftMenu Von ABIT entwickelt Technologie ™ • Silent OTES Technologie • ATX Formfaktor (305mm x 245mm) Verschiedenes KN9 SLI, KN9 Ultra, KN9S... -
Seite 7: Kn9S
• 4x USB 2.0 Anschlüsse ™ • SoftMenu Von ABIT entwickelt Technologie ™ • Silent OTES Technologie • ATX Formfaktor (305mm x 245mm) Verschiedenes ※ Technische Daten und Information in diesem Handbuch können ohne Vorankündigung geändert werden. KN9 SLI, KN9 Ultra, KN9S... -
Seite 8: Motherboard-Layout
1.2 Motherboard-Layout 1.2.1 KN9 SLI KN9 SLI, KN9 Ultra, KN9S... -
Seite 9: Kn9 Ultra
1.2.2 KN9 Ultra KN9 SLI, KN9 Ultra, KN9S... -
Seite 10: Kn9S
1.2.3 KN9S KN9 SLI, KN9 Ultra, KN9S... -
Seite 11: Hardwaresetup
Stecken Sie das Netzkabel nur nach sorgfältiger, umfassender Prüfung wieder ein. Das Layout des Motherboards und das seiner Komponenten in diesem Kapitel basiert, wenn nicht anders angegeben, in erster Linie auf das Modell "KN9 SLI". 2.1 Auswahl eines Computer-Gehäuses •... -
Seite 12: Jumper-Einstellungen Überprüfen
SCHLIESSEN (SHORT). Nehmen Sie den Jumper ab oder stecken Sie ihn auf nur einen Kontakt (für späteren Gebrauch), um diesen zu ÖFFNEN (OPEN). GESCHLOSSEN OFFEN OFFEN Bei einem 3-pol. Jumper können Sie Kontakte 1~2 oder 2~3 durch Einstecken des Jumpers schließen. Kontakt 1~2 GESCHLOSSEN Kontakt 2~3 GESCHLOSSEN KN9 SLI, KN9 Ultra, KN9S... -
Seite 13: Cmos-Speicher-Löschen-Jumper Und Backup-Batterie
4. Bei inkorrekter Einstellung der CPU-Taktfrequenz drücken Sie die <Del> Taste gleich nach Einschalten des Systems, um in die BIOS-Einstellung zu gelangen. 5. Stellen Sie die korrekte CPU-Taktfrequenz ein bzw. stellen Sie die Defaulteinstellung wieder her. 6. Speichern Sie Ihre Eingabe und beenden Sie das BIOS-Setupmenü. KN9 SLI, KN9 Ultra, KN9S... - Seite 14 5. Öffnen Sie das BIOS-Setupmenü. Konfigurieren Sie ggf. die Einstellungswerte. Vorsicht: ※ Explosionsgefahr bei inkorrekt eingesetzter Batterie. ※ Nur mit gleicher oder gleichwertiger Batterie, wie vom Batteriehersteller empfohlen, ersetzen. ※ Entsorgen Sie verbrauchte Batterien entsprechend den Hinweisen des Batterieherstellers. KN9 SLI, KN9 Ultra, KN9S...
-
Seite 15: Wake-Up Header
FP-USB2-Port. Pin 2-3 kurzgeschlossen: Aktiviert Unterstützung für die Weckfunktion am FP-USB2-Port. • FP-PWR3: Pin 1-2 kurzgeschlossen (Voreinstellung): Deaktiviert Unterstützung für die Weckfunktion am FP-USB3-Port. Pin 2-3 kurzgeschlossen: Aktiviert Unterstützung für die Weckfunktion am FP-USB3-Port. KN9 SLI, KN9 Ultra, KN9S... -
Seite 16: Gehäusekomponenten Anschließen
ATX 12V 4-pol. Netzteilbuchse: Dieser Anschluss versorgt die CPU. Ohne Stromanschluss an diese Buchse kann das System nicht gestartet werden. 12V Stromanschluss für Peripheriegeräte: (Nur bei dem Modell "KN9 SLI") Dieser Anschluss bietet Stromversorgung für Geräte der PCI-Express Steckplätze. KN9 SLI, KN9 Ultra, KN9S... -
Seite 17: Header Für Frontplattenschalter & Anzeigen
PWR (Pol 6, 8) Schließen Sie dies an das Kabel des Netzschalters an der Vorderseite des Gehäuses an. • PLED (Pol 16, 18, 20) Schließen Sie dies an das Kabel der Netz-LED an der Vorderseite des Gehäuses an. KN9 SLI, KN9 Ultra, KN9S... -
Seite 18: Lüfter Stromanschlüsse
Diese Anschlüsse liefern jeweils Strom für die in Ihrem System installierten Lüfter. • CPUFAN1: CPU-Lüfter Stromanschluss • SYSFAN1: System-Lüfter Stromanschluss • AUXFAN1~2: Hilfslüfter-Lüfter Stromanschluss ※ Diese Lüfteranschlüsse sind keine Jumper. SETZEN DIE KEINE JUMPERKAPPEN AUF DIESE ANSCHLÜSSE. KN9 SLI, KN9 Ultra, KN9S... -
Seite 19: Hardware Installieren
Klickton ab, wenn er richtig einrastet. 3. Auf dem Boden Ihres CPU-Kühlkörpers befindet sich eventuell Wärmeleitmaterial. Falls nicht, dann tragen Sie bitte etwas Wärmeleitpaste auf die obere Oberfläche der CPU auf, um den Kontakt mit dem Kühlkörper zu verbessern. KN9 SLI, KN9 Ultra, KN9S... - Seite 20 ※ Das abgebildete Motherboard dient nur zur Illustration und kann vom in diesem Handbuch beschriebenen Motherboard abweichen. ※ Eine höhere Lüftergeschwindigkeit sorgt für bessere Luftzirkulation und damit bessere Kühlung. Seien Sie beim Berühren von Wärmeableitern trotzdem vorsichtig, diese können sehr heiß sein. 2-10 KN9 SLI, KN9 Ultra, KN9S...
-
Seite 21: Ddr2 Speicher Steckplätze
Die Steckplätze [DIMM3] und [DIMM4] sind mit einer anderen Farbe gekennzeichnet. Normalerweise ist eine Hardware- oder BIOS-Einstellung nach dem Hinzufügen oder Entfernen von Speichermodulen nicht erforderlich. Sie müssen aber zuerst die Daten im CMOS löschen, falls irgendein Speichermodulbedingtes Problem auftritt. KN9 SLI, KN9 Ultra, KN9S 2-11... - Seite 22 ※ Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen Boards beschädigen. Bevor Sie diese Vorgänge starten, stellen Sie sicher, dass Sie alle statische Elektrizität an Ihrem Körper entladen haben, indem Sie kurz ein geerdetes Metallobjekt berühren. 2-12 KN9 SLI, KN9 Ultra, KN9S...
-
Seite 23: Pci Express X16 Erweiterungssteckplätze (Grafikkarten Installieren)
PCIE-Grafikkarte in dem [PCIEXP2]-Steckplatz kann die Geschwindigkeit maximal nur 8 x sein. Installation von zwei PCIE-Grafikkarten (SLI-Modus): (Nur bei dem Modell "KN9 SLI") Stecken Sie 2 identische SLI-fähige Grafikkarten in die Schächte [PCIEXP1] und [PCIEXP2]. ※ NVIDIA SLI Technologie unterstützt z.Zt. - Seite 24 Ihren Geräten abweichen. 1. Stecken Sie zwei Grafikkarten in die Steckplätze PCIEXP1 und PCIEXP2 des Motherboards. 2. Die Goldanschlüsse an Ihrer SLI-Grafikkarte sind für den SLI-Bridge-Anschluss reserviert. 3. Verbinden Sie die beiliegende SLI-Bridge-Verbindung. 2-14 KN9 SLI, KN9 Ultra, KN9S...
- Seite 25 5. Der beiliegende SLI-Beschlag dient zur Befestigung des SLI-Bridge-Anschlusses und der beiden SLI-Grafikkarten. 6. Stecken Sie den SLI-Beschlag in den Beschlag-Steckpatz zwischen den Grafikkarten. Befestigen Sie SLI-Beschlag und Grafikkarten mithilfe von Schrauben am Chassis. KN9 SLI, KN9 Ultra, KN9S 2-15...
-
Seite 26: Anschließen Von Peripheriegeräten
※ Achten Sie darauf, die “Master”- und “Slave”-Eigenschaften zu konfigurieren, ehe Sie zwei Laufwerke über ein einzelnes Flachbandkabel anschließen. Die rot markierte Ader des Flachbandkabels muss jeweils mit Pin 1 am IDE-Anschluss und am Anschluss der Festplatte(n) übereinstimmen. 2-16 KN9 SLI, KN9 Ultra, KN9S... -
Seite 27: Serial Ata Anschluß
SATA-Kabels. Die RAID 0/1/0+1/5/JBOD-Konfiguration ist auch über die Kombination von Disk-Arrays mit diesen SATA-Anschlüssen möglich: ※ Sowohl SATA 5 wie auch SATA 6 ist für die Modelle "KN9 SLI" und "KN9 Ultra" verfügbar. Anschluss von SATA-Geräten: 1. Verbinden Sie ein Ende des Signalkabels mit dem SATA-Anschluss des Motherboards. -
Seite 28: Zusätzliche Usb Port-Header
2.6.4 Zusätzliche IEEE1394 Port Header Jeder Anschluss unterstützt einen weiteren IEEE1394-Anschluss über Anschluss eines Kabels an die E/A-Anschlussleiste der Rückseite oder IEEE1394-Buchse an der Frontseite Ihres Gehäuses. ※ Die IEEE1394-Anschluss-Sockel sind nur bei den Modellen "KN9 SLI" und "KN9 Ultra" verfügbar. Pin-Nr. -
Seite 29: Interne Audioanschlüsse
Fronttafel-Modul nicht mit dem Pol 4 “AVCC” dieses Sockels. Pin-Zuweisung Pin-Zuweisung Pin-Nr Pin-Nr (HD AUDIO) (AC’97 AUDIO) MIC2 L MIC In AGND MIC2 R MIC Power AVCC FRO-R Line Out (R) MIC2_JD F_IO_SEN FRO-L Line Out (L) LINE2_JD KN9 SLI, KN9 Ultra, KN9S 2-19... - Seite 30 Taskleiste. 2. Klicken Sie auf den “Audio I/O [Audio E/A]”-Registerreiter und dann auf “Connector Settings [Anschlusseinstellungen]”. 3. Klicken Sie auf “Disabled front panel jack detection [Fronttafel-Anschlusserkennun g deaktivieren]” und dann zur Bestätigung auf “OK”. 2-20 KN9 SLI, KN9 Ultra, KN9S...
-
Seite 31: Pci Express X1 Erweiterungssteckplätze
2.6.7 PCI Express X1 Erweiterungssteckplätze Diese Steckplätze unterstützen den Anschluss von Erweiterungskarten, die den PCI-Express Spezifikationen entsprechen. KN9 SLI: PCIE1 ~ PCIE2 KN9 Ultra, KN9S: PCIE1 ~ PCIE3 KN9 SLI, KN9 Ultra, KN9S 2-21... -
Seite 32: Pci Erweiterungssteckplätze
Diese Indikatoren zeigen Ihnen den Power-Status des Motherboards bei verbundener Stromquelle. • 5VSB: Diese LED leuchtet, wenn das Netzteil an eine Stromquelle angeschlossen ist. • VCC: Diese LED leuchtet, wenn das Systemstrom angeschaltet ist. 2-22 KN9 SLI, KN9 Ultra, KN9S... -
Seite 33: Anschluss Von E/A-Geräten
Silent OTES: Silent OTES (Silent Outside Thermal Exhaust System) ist ein System zur geräuscharmen Kühlung des North Bridge Chipsets des Motherboards. (Kühlöffnung frei halten.) • OPT-OUT1: Dieser Anschluss bietet einen S/PDIF-Ausgang über für digitale Multimediageräte über fiberoptische Kabel. (Nur bei dem Modelle "KN9 SLI" und "KN9 Ultra") • AUDIO1: S.L./S.R. - Seite 34 • LAN1: Anschluss für Local Area Network. • LAN2: Anschluss für Local Area Network. (Nur bei dem Modelle "KN9 SLI" und "KN9 Ultra") • USB1/USB2: Anschluss für USB-Geräte wie z. B. Scanner, digitale Lautsprecher, Monitoren, Maus, Tastatur, Hub, Digitalkamera, Joystick etc.
-
Seite 35: Bios-Setup
※ Zur Verbesserung der Stabilität und Leistung des Systems verbessern unsere Techniker das BIOS-Menü fortwährend. Die BIOS-Setup-Bildschirem und Beschreibungen in diesem Handbuch dienen nur zu Ihrer Referenz und können mit dem, was auf Ihrem Bildschirm erscheint, nicht komplett übereinstimmen. KN9 SLI, KN9 Ultra, KN9S... -
Seite 36: Softmenu Setup
Anwendungen. ※ Es besteht keine Garantie für die Spezifikationen überschreitenden Einstellungen. Jegliche durch solche Einstellungen entstehenden Schäden an jeglichen Komponenten dieses Motherboards oder an Peripheriegeräten liegt nicht in unserem Verantwortungsbereich. KN9 SLI, KN9 Ultra, KN9S... - Seite 37 Spannungen. Lassen Sie die Voreinstellung eingestellt, es sei denn, die aktuellen Spannungseinstellungen werden nicht oder nicht richtig erkannt. Die Option "User Define" (Benutzerdefiniert) ermöglicht Ihnen manuelle Auswahl folgenden Spannungen. CPU Core Voltage DDR2 RAM Voltage DDR2 Ref Voltage MCP55P Voltage HyperTransport Voltage KN9 SLI, KN9 Ultra, KN9S...
-
Seite 38: Standard Cmos Features
Mit diesem Element stellen Sie das Datum ein (normalerweise das aktuelle Datum), und zwar im Format [Monat], [Datum] und [Jahr]. Time (hh:mm:ss) Mit diesem Element stellen Sie die Zeit ein (normalerweise die aktuelle Zeit), und zwar im Format [Stunde], [Minute] und [Sekunde]. KN9 SLI, KN9 Ultra, KN9S... - Seite 39 Element bei seiner Voreinstellung [Auto], um den Zugriffsmodus Ihrer HDD automatisch erkennen zu lassen. Capacity Dieses Element zeigt das ungefähre Fassungsvermögen des Laufwerks. Normalerweise ist diese Größe etwas größer Größe eines formatierten Datenträgers, Datenträger-Prüfprogramm angibt. KN9 SLI, KN9 Ultra, KN9S...
-
Seite 40: Kehren Sie Hier Zum Setup-Menü Standard Cmos Features Zurück
[All, But Disk/Key]: Der Systemstart stoppt für alle Fehler außer Datenträger- oder Tastaturfehler. Base Memory Dieses Element zeigt die Menge des im System installierten Basisspeichers. Der Wert des Arbeitsspeichers ist normalerweise 640K für Systeme mit 640K oder mehr auf dem Motherboard integrierten Speicher. KN9 SLI, KN9 Ultra, KN9S... - Seite 41 Extended Memory Dieses Element zeigt die Menge des erweiterten Speichers, der während des Systemstarts erkannt wird. Total Memory Dieses Element zeigt den gesamten zur Verfügung stehenden Systemspeicher. KN9 SLI, KN9 Ultra, KN9S...
-
Seite 42: Advanced Bios Features
Boot Up Floppy Seek Wenn auf [Enabled] gestellt, prüft das BIOS, ob das Floppylaufwerk installiert ist. Boot Up NumLock Status Dieses Element bestimmt den voreingestellten Zustand der Nummerntastatur beim Systemstart. [On]: Die Nummerntastatur dient zur Zahleneingabe. KN9 SLI, KN9 Ultra, KN9S... - Seite 43 Verzögerungszeit verlängert. Ein größerer Wert bringt mehr Verzögerungszeit für das Gerät, das initialisiert und für die Aktivierung vorbereitet wird. Full Screen LOGO Show Dieser Punkt bestimmt, das volle Schirm Firmenzeichen beim Starten zu zeigen. KN9 SLI, KN9 Ultra, KN9S...
-
Seite 44: Advanced Chipset Features
F6: Fail-Safe Defaults F7: Optimized Defaults K8<->MCP55 HT Speed Hier können Sie die LDT Bus-Frequenz zwischen CPU und NB wählen. K8<->MCP55 HT Width Hier können Sie die LDT Bus-Bandbreite zwischen CPU und NB wählen. 3-10 KN9 SLI, KN9 Ultra, KN9S... -
Seite 45: Kehren Sie Hier Zum Setup-Menü Advanced Chipset Features Zurück
Hier können Sie SSE/SSE2 (Streaming SIMD Extensions) Befehlssätze aktivieren/deaktivieren. Die Default-Einstellung ist aktiviert. Init Display First Mit dieser Einstellung können Sie die primäre Grafikkarte wählen. System BIOS Cacheable Dieses Element aktiviert oder deaktiviert das Cachen des System-BIOS, um die Ausführung zu beschleunigen. KN9 SLI, KN9 Ultra, KN9S 3-11... -
Seite 46: Integrated Peripherals
Phoenix – AwardBIOS CMOS Setup Utility On-Chip IDE/RAID Function ► IDE Function Setup Press Enter Item Help ► RAID Configuration Press Enter ↓↑→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults 3-12 KN9 SLI, KN9 Ultra, KN9S... -
Seite 47: Ide Function Setup
Hier können Sie den DMA-Modus für am IDE-Kanal verbundene Geräte einstellen. IDE HDD Block Mode Dieses Element aktiviert oder deaktiviert den IDE HDD Block-Modus. On-Chip SATA Controllers Hier können Sie den On-Chip SATA-Controller aktivieren/deaktivieren. KN9 SLI, KN9 Ultra, KN9S 3-13... -
Seite 48: Raid Configuration
Kehren Sie hier zum Setup-Menü Integrierte Peripheriegeräte zurück: On-Chip USB Wählen Sie den Typ des USB-Controllers. USB Keyboard Support via Wählen Sie die Einstellung [BIOS] (Default-Einstellung) für Legacy-Betriebssysteme (z.B. DOS), die keine USB-Tastatur unterstützen. 3-14 KN9 SLI, KN9 Ultra, KN9S... - Seite 49 Mit diesem Element können Sie den Boot ROM (anstatt eines Laufwerks) zum Systemstart verwenden und direkt auf das LAN zugreifen. Onboard 1394 Controller Diese Option aktiviert oder sperrt den IEEE 1394 Controller. Onboard FDD Controller Mit dieser Option können Sie den Onboard FDD-Controller aktivieren/deaktivieren. KN9 SLI, KN9 Ultra, KN9S 3-15...
-
Seite 50: Power Management Setup
Zugriff auf eine PCI-Erweiterungskarte aufgeweckt werden. Die PCI-Karte muss dabei die Wake-Up-Funktion unterstützen. Wake up by OnChip LAN Ist diese Option aktiviert [Enabled], kann das System (aus dem Soft-Off-Status) über den Zugriff auf den OnBoard LAN Port aufgeweckt werden. 3-16 KN9 SLI, KN9 Ultra, KN9S... - Seite 51 Kompatibilitätsproblemen nicht aufwecken. Wenn die technischen Daten Ihrer Tastatur zu alt sind, könnte das Anschalten fehlschlagen. KB Power ON Password Dieses Element stellt das Kennwort ein, das zum Anschalten Ihres Computers notwendig ist. KN9 SLI, KN9 Ultra, KN9S 3-17...
- Seite 52 Zustand zurück, in dem es sich vor dem Stromausfall befand. Wenn der Systemstrom beim Netzstromausfall ausfällt, bleibt es ausgeschaltet, wenn der Strom wiederkehrt. Wenn das Systemstrom beim Netzstromausfall an ist, schalet sich das System wieder an, wenn der Strom wiederkehrt. 3-18 KN9 SLI, KN9 Ultra, KN9S...
-
Seite 53: Pnp/Pci Configurations
F6: Fail-Safe Defaults F7: Optimized Defaults Resources Controlled By Dieses Element konfiguriert alle Boot- und Plug-und-Play-kompatiblen Geräte. [Auto(ESCD)]: Das System erkennt die Einstellungen automatisch. [Manual]: Wählen Sie de spezifischen IRQ-Ressourcen im Menü “IRQ Resources”. KN9 SLI, KN9 Ultra, KN9S 3-19... -
Seite 54: Kehren Sie Hier Zum Setup-Menü Pnp/Pci-Konfigurationen Zurück
Dieses Element bestimmt, ob MPEG ISA/VESA VGA-Karten mit PCI/VGA kooperieren können. [Enabled]: MPEG ISA/VESA VGA Karten kooperieren mit PCI/VGA. [Disabled]: MPEG ISA/VESA VGA Karten kooperieren nicht mit PCI/VGA. Maximum Payload Size Dieses Element bestimmt die maximale TLP Payload-Größe der PCI Express-Geräte. 3-20 KN9 SLI, KN9 Ultra, KN9S... -
Seite 55: Pc Health Status
Hier können Sie die Geschwindigkeit des CPU-Lüfters regeln. Stellen Sie diese Option auf [Enabled] (aktiviert), um die folgenden Option zu aktivieren: FanEQ Target Temperature Hier können Sie die gewünschte CPU-Temperatur einstellen. FanEQ Temp. Tolerance Hier können Sie den oberen/unteren Grenzwert der Temperatur einstellen. KN9 SLI, KN9 Ultra, KN9S 3-21... -
Seite 56: Load Fail-Safe Defaults
Diese Option schützt die BIOS-Konfiguration oder beschränkt den Zugriff auf den Computer selbst. 3.12 Save & Exit Setup Diese Option speichert Ihre Änderungen und verlässt das BIOS-Setup-Menü. 3.13 Exit Without Saving Diese Option verlässt das BIOS-Setup-Menü, ohne die Änderungen zu speichern. 3-22 KN9 SLI, KN9 Ultra, KN9S... -
Seite 57: Treiber Und Hilfsprogramm
[Manual]: Klicken Sie diese Option, um das Bedienungsanleitungs-Menü zu öffnen. • [Utility]: Klicken Sie diese Option, um das Hilfsprogramm-Installationsmenü zu öffnen. • [ABIT Utility]: Klicken Sie diese Funktion, um das Installationsmenü für exklusive ABIT-Hilfsprogramme zu öffnen. • Browse CD]: Klicken Sie diese Option, um den Inhalt der “Treiber und Hilfsprogramm CD”... -
Seite 58: Nvidia Nforce Chipset-Treiber
Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden. Starten Sie Ihr System erneut, um den Treiber zu aktivieren. ※ Bitte installieren Sie diesen NVIDIA nForce Chipset-Treiber direkt nach der Installation des Windows-Betriebssystems. KN9 SLI, KN9 Ultra, KN9S... -
Seite 59: Realtek Hd Audio-Treiber
Klicken Sie Option [Realtek HD Audio Driver] unter dem Karteireiter [Drivers]. Die folgende Anzeige erscheint: Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden. Starten Sie Ihr System erneut, um den Treiber zu aktivieren. KN9 SLI, KN9 Ultra, KN9S... -
Seite 60: Cool'n'quiet-Treiber
Klicken Sie auf den Karteireiter [Drivers] des Installationsmenüs. Klicken Sie Option [Cool’n’Quiet Driver]. Die folgende Anzeige erscheint: Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden. Starten Sie Ihr System erneut, um den Treiber zu aktivieren. KN9 SLI, KN9 Ultra, KN9S... -
Seite 61: Usb 2.0-Treiber
ME installiert wurde. Diese muss auf “Automatic Mode (Auto-Modus)” gestellt sein, um Cool ‘n’ Quiet zu aktivieren. 4.4 USB 2.0-Treiber ※ Für Windows 2000 mit Service Pack 4, Windows XP mit Service Pack 1 oder höher wird dieser Treiber nicht benötigt. KN9 SLI, KN9 Ultra, KN9S... -
Seite 62: Abit Eq (Hilfsprogramm Hardware Doctor)
4.5 ABIT EQ (Hilfsprogramm Hardware Doctor) ABIT EQ ist ein Selbstdiagnosesystem für PCs mit Motherboards aus der Fertigung der Universal ABIT. Es schützt PC-Hardware durch Überwachung kritischer Elemente wie Netzteilspannung, Geschwindigkeiten von CPU & Systemlüftern sowie CPU- & Systemtemperatur. Dieses Hilfsprogramm installieren: Klicken Sie auf den Karteireiter [ABIT Utility] des Installationsmenüs. - Seite 63 Rufen Sie den ABIT EQ auf, indem Sie unter Windows [Start] [All Programme] [ABIT] [ABIT EQ]. Dieser Bildschirm erscheint. Der ABIT EQ zeigt die Statuswerte für Spannung, Lüftergeschwindigkeit und Temperatur. KN9 SLI, KN9 Ultra, KN9S...
-
Seite 64: Flashmenu (Bios Update Hilfsprogramm)
4.6 FlashMenu (BIOS Update Hilfsprogramm) ABIT FlashMenu ist das stabilste auf Windows basierende BIOS-Flash auf dem Markt. Machen Sie sich keine Gedanken mehr über Systemabstürze. Mit einem Klick können ABIT-Verwender ihr BIOS schnell und einfach aktualisieren. Dieses Hilfsprogramm installieren: Klicken Sie auf den Karteireiter [ABIT Utility] des Installationsmenüs. - Seite 65 Rufen Sie den FlashMenu auf, indem Sie unter Windows [Start] [Programme] [ABIT] [FlashMenu]. Diese FlashMenu-Anzeige erscheint. Klicken Sie [Von Datei aktualisieren], [Ein-Klick LiveUpdate] oder [LiveUpdate Schritt für Schritt], um das BIOS zu aktualisieren. KN9 SLI, KN9 Ultra, KN9S...
-
Seite 66: Nvraid Floppy-Disk
Sie mithilfe der NVRaid Floppy-Disk eine neue Disk erstellen. So erstellen Sie eine Treiberdiskette: Klicken Sie auf den Karteireiter [ABIT Utility] des Installationsmenüs. Klicken Sie Option [Generate NVRaid Floppy Disk]. Die folgende Anzeige erscheint: Legen Sie eine leere Floppy-Disk in das gewählte Floppy-Laufwerk und klicken Sie [Build]. -
Seite 67: Anhang
Drücken Sie die Netztaste, um das System zu laden. Wenn es funktioniert, drücken Sie die Löschtaste, um das BIOS-Setup aufzurufen und dort die korrekten Einstellungen vorzunehmen. Wenn dies immer noch nicht hilft, probieren Sie Schritt 3. KN9 SLI, KN9 Ultra, KN9S... - Seite 68 Beispiel 2: AA8XE kann nicht gebootet werden, POST Code AF Beispiel 3: AA8XE (System friert ein bei Wiederaufnahme nach S3) • Motherboard: Geben Sie den Modellnamen und Revisionsnummer Ihres Motherboards ein. Beispiel: AA8XE REV: 1.00 KN9 SLI, KN9 Ultra, KN9S...
- Seite 69 F: Ist das Motherboard beschädigt? Muss ich es an den Händler zurückgeben oder eine RMA-Anfrage stellen? A: Nachdem Sie alle Schritte der Fehlerbehebung erfolglos durchgeführt haben, oder eine offensichtliche Beschädigung des Motherboards besteht, wenden Sie sich bitte an unsere RMA-Center. (http://www2.abit.com.tw/page/en/contact/index.php?pFUN_KEY=18000&pTITLE_IMG) KN9 SLI, KN9 Ultra, KN9S...
-
Seite 70: Formblatt Für Technische Hilfe
5.1.2 Formblatt für technische Hilfe Region: E-Mail: Vorname: Nachname: Betreff: Motherboard: BIOS-Version: CPU: Speicher-Markenname: Speichergröße: Speicherkonfiguration: Grafikkarte: Grafiktreiber-Version: Netzteil Hersteller: Netzteil-Leistung: Speichergeräte: Optische Geräte: Andere Geräte: Betriebssystem: Problembeschreibung: KN9 SLI, KN9 Ultra, KN9S... -
Seite 71: Universal Abit Kontaktinformationen
Schweden, Finnland, und die Schweiz Kontakt: info@abit.ru Universal ABIT NL B.V. Website: www.abit.ru Jan van Riebeeckweg 15, 5928LG, Venlo, The Netherlands Türkei Tel: 31-77-3204428 Universal ABIT Turkey Fax: 31-77-3204420 (Repräsentativ-Büro) Tel: 90 532 211 6860 KN9 SLI, KN9 Ultra, KN9S... - Seite 72 Rev. 2.00...
