Komponentenidentifizierung

Komponentenidentifizierung
Typische Installation: Doppelwand-Materialbehälter mit Kreislauf,
25 Gallonen

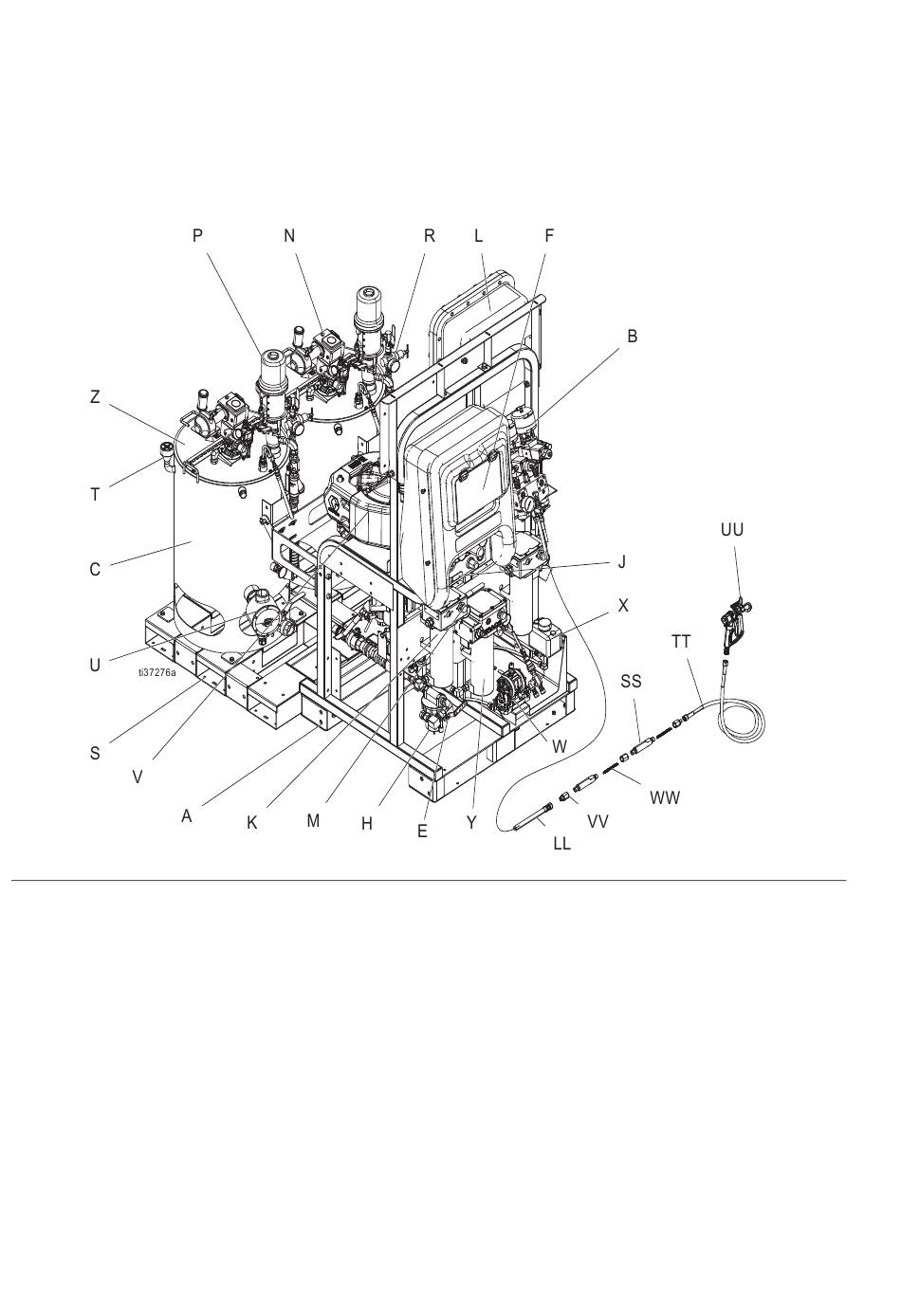

A . 1: Typische Installation Doppelwand-Materialbehälter mit Kreislauf, 25 Gallonen (Vorderansicht)
BB
Legende:
A Rahmen
B Materialsteuerbaugruppe (siehe
Materialsteuerungsgruppe Seite 21).
C Doppelwand-Materialbehälter, 25 Gallonen
E Hauptluftventil
GCA Steueranzeige (siehe Bedienoberfläche,
F
Seite 24)
G Pumpenregler – Ein- und Aus-Tasten
H Luftfilter
J Luftregler
K Viscon HF-Material-Heizgerät
L Anschlusskasten/Heizgerätesteuerung (siehe
Anschlusskasten, Seite 22)
M Viscon HF-Material-Heizgerätesteuerung
N Druckluftbetriebenes Rührwerk
P Druckzufuhrpumpe
18
R Materialeinlass-Baugruppe
S Tank-Palette
T Kappe für Befüllanschluss
U Tauchheizung
V Luftmotor
W Membranpumpengruppe (nur wasserbeheizte
Schläuche)
X Überlauftank (nur wasserbeheizte Schläuche)
Y Viscon HP-Materialheizgerät (nur wasserbeheizte
Schläuche)
LL Integratorschlauch
SS Statisches Mischergehäuse
TT Material-Peitschenende
UU Airless-Spritzpistole
VV Adapter für statischen Mischer
WW Element für statischen Mischer
