Prosonic T PA
3
Bedienung
3.1
Vor-Ort Bedienung
Matrixposition
Parameter
Balkendiagramm
steckbares
Displaymodul
Die Bedienelemente befinden sich innerhalb des Sondengehäuses und können durch
Öffnen des Gehäusedeckels bedient werden. Der Prosonic T besitzt vier Tasten und zwei
Leuchtdioden:
•
Die Leuchtdioden zeigen den Gerätestatus an:
– Die grüne LED blinkt kurz bei der Betätigung der Tasten und bei Kommunikation.
– Die rote LED leuchtet bei einer Störung und blinkt bei einer Warnung.
– Die LEDs sind auch mit geschlossenem Gehäusedeckel sichtbar.
•
Die Tastenfunktionen sind abhängig davon, ob ein Display vorhanden ist oder
nicht.
Bei Geräten ohne Display ist eine Bedienung über die Tasten nicht möglich. Die
Tastenfunktionen sind begrenzt auf:
•
Rücksetzen des Geräts auf Werkseinstellungen
•
Verriegeln und Entriegeln der Parametereingabe.
Das Gerät muß über Kommunikation bedient werden (Commuwin II oder PROFIBUS-PA)
Tasten
Funktion
+
V
H
Rücksetzen auf Werkseinstellung
Verriegeln der Parametereingabe
Entriegeln der Parametereingabe
Endress+Hauser
V H
!
PA+
PA-
4
5
rote LED
Störung
grüne LED
Eingabe
2 3 4 5 6 7 8
1
Bestätigung
Kommunikation
+
V
H
Bedientasten
Kapitel 3 Bedienung

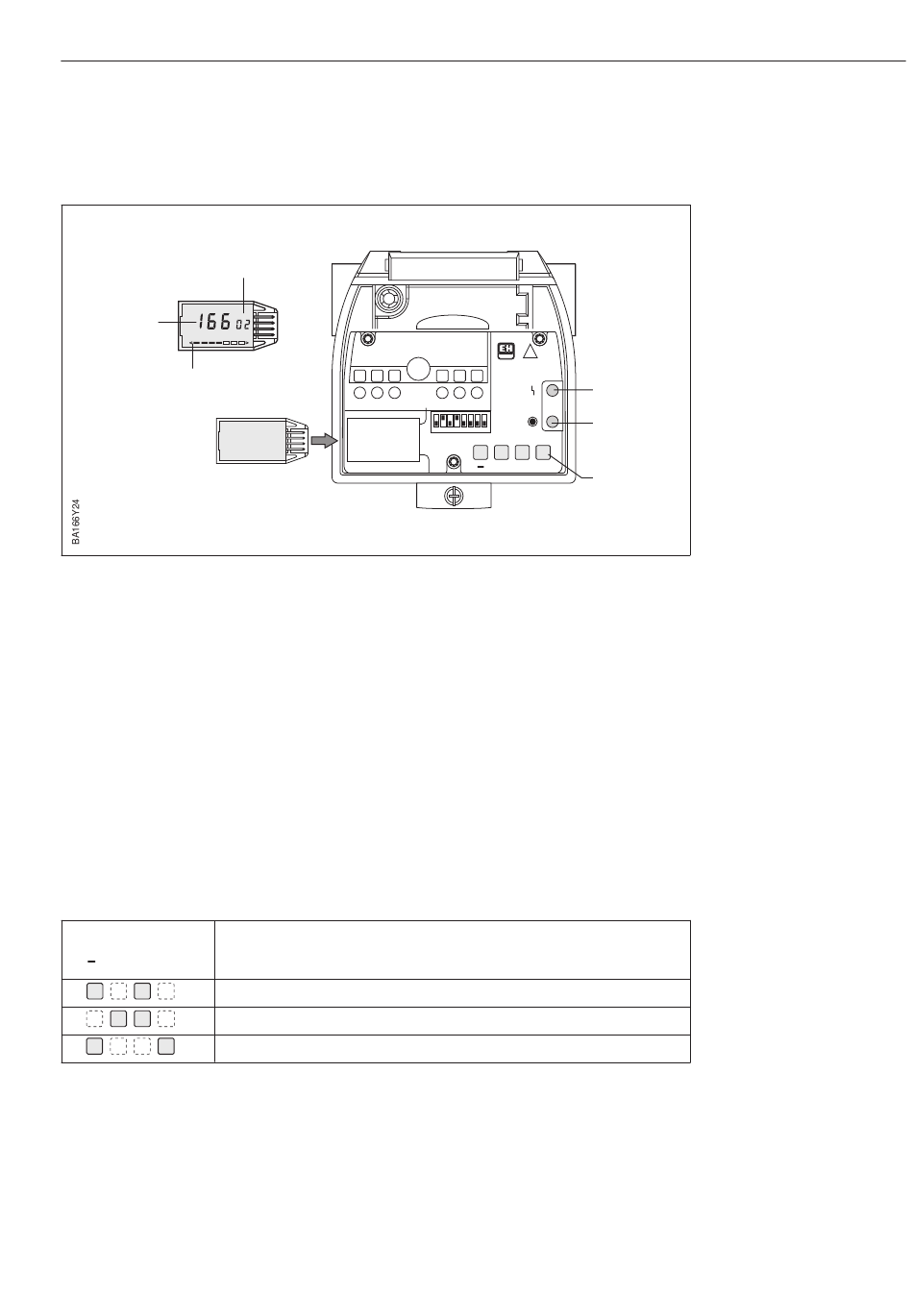

Abb. 3.1
Bedienelemente des Prosonic T
Bedienung ohne
Displaymodul
15
