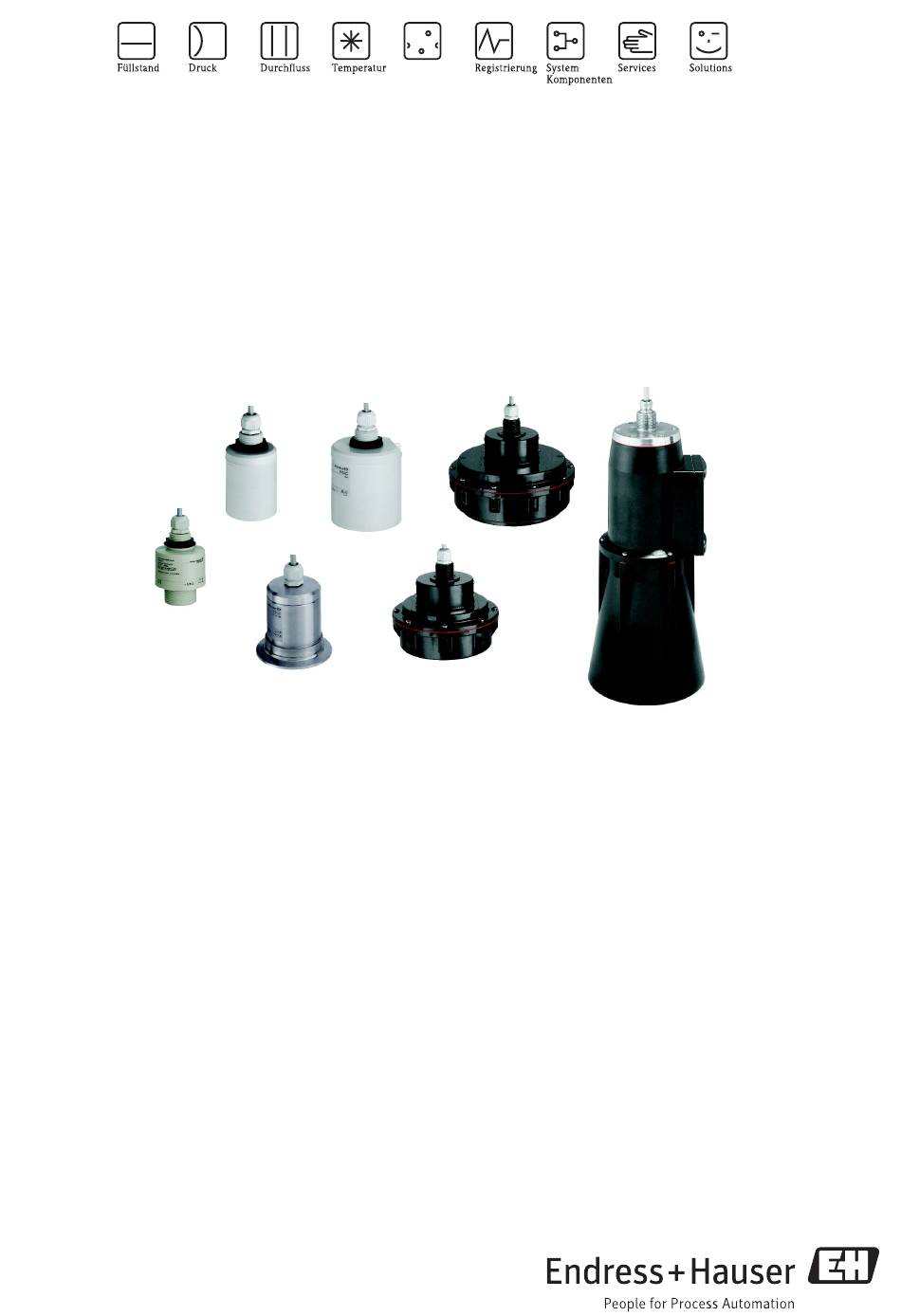

Endress+Hauser Prosonic S FDU90 Technische Information

Technische Information
Prosonic S
FDU90/91/91F/92/93/95/96
Ultraschall-Sensoren für berührungslose, kontinuierliche
Füllstand- und Durchflussmessung,
zum Anschluss an die Messumformer FMU90 und FMU95
FDU91
FDU90
FDU91F
Anwendungsbereich
• Kontinuierliche, berührungslose Füllstandmessung
von Flüssigkeiten, Pasten, Schlämmen und pulvrigen
bis stückigen Schüttgütern
• Durchflussmessung an offenen Gerinnen und Mess-
wehren
• Maximaler Messbereich
– FDU90: 3 m (9.8 ft) in Flüssigkeiten,
1,2 m (3.9 ft) in Schüttgütern
– FDU91/FDU91F: 10 m (33 ft) in Flüssigkeiten,
5 m (16 ft) in Schüttgütern
– FDU92: 20 m (66 ft) in Flüssigkeiten,
10 m (33 ft) in Schüttgütern
– FDU93: 25 m (82 ft) in Flüssigkeiten,
15 m (49 ft) in Schüttgütern
– FDU95: 45 m (148 ft) in Schüttgütern
– FDU96: 70 m (230 ft) in Schüttgütern
• Geeignet für den Einsatz in explosionsgefährdeten
Bereichen
TI00396F/00/DE/15.12
71197999
Analyse
FDU95
FDU92
FDU93
Ihre Vorteile
• Berührungsloses Messverfahren, daher geringer War-
tungsaufwand
• Temperatursensor zur Laufzeitkorrektur integriert,
daher genaue Messung auch bei Temperaturänderun-
gen
• Hermetisch verschweißte Flüssigkeitssensoren
FDU91/92 aus PVDF, für höchste chemische Bestän-
digkeit
• Integrierte automatische Sensorerkennung mit Mess-
umformer FMU90, zur einfachen Inbetriebnahme
• Bis zu 300 m (984 ft) entfernt vom Messumformer
installierbar
• Aufgrund der getrennten Instrumentierung zum
Messumformer für rauhe Umgebungsbedingungen
geeignet
• Geringe Ansatzbildung aufgrund des Selbstreinigungs-
effekts der Sensoren
• Eingebaute Heizung gegen Eisbildung am Sensor
(wahlweise), gewährleistet zuverlässige Messung
• Witterungsbeständig und überflutungssicher (IP68)
• Staub-Ex- und Gas-Ex-Zertifikate (ATEX, FM, CSA)

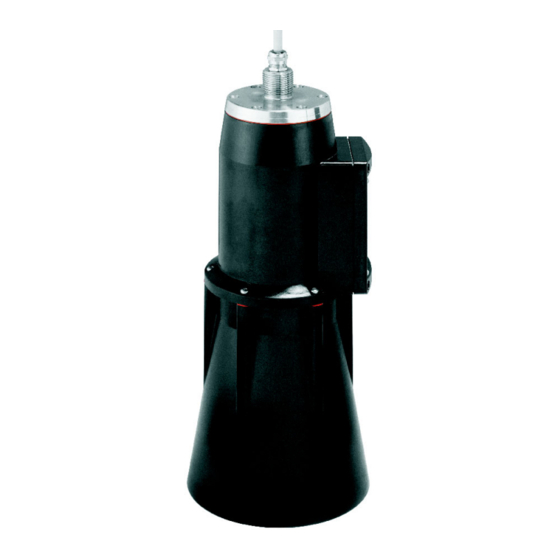

FDU96
