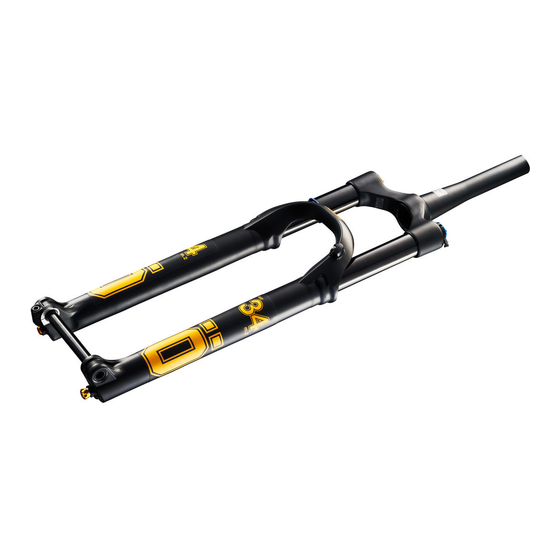

Ohlins RXF34 Werkstatt-Handbuch
Länge der luftfederkartusche ändern
Vorschau ausblenden
Andere Handbücher für RXF34:
- Bedienungsanleitung (17 Seiten) ,
- Werkstatt-handbuch (13 Seiten) ,
- Bedienungsanleitung/einbauanleitung (12 Seiten)
Quicklinks
Verwandte Anleitungen für Ohlins RXF34
Inhaltszusammenfassung für Ohlins RXF34

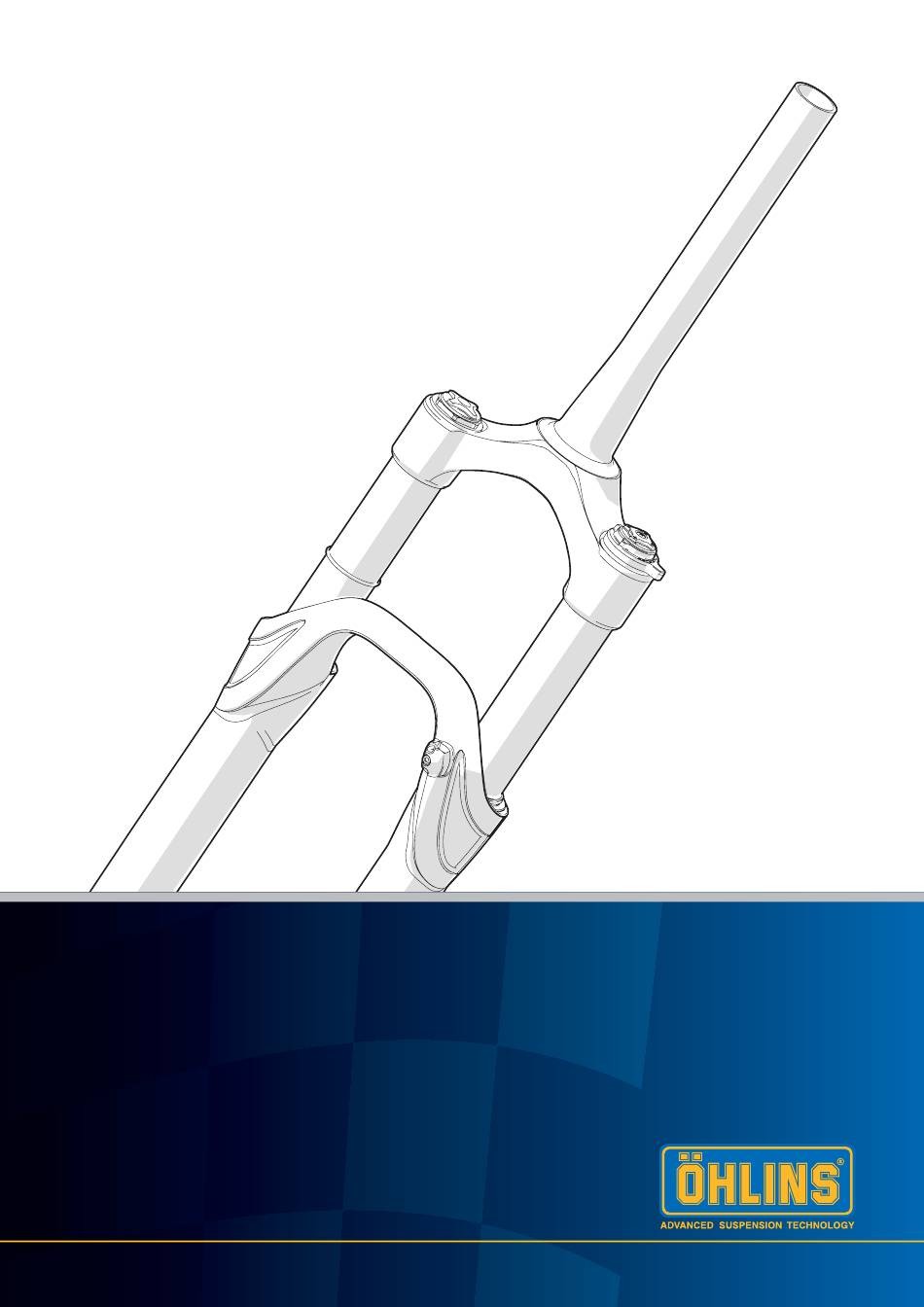

- Seite 1 Vordergabel RXF34/RXF36/RXF36 m.2 Werkstatthandbuch – Länge der Luftfederkartusche ändern...
-
Seite 2: Sicherheitsvorkehrungen
SICHERHEITSVORKEHRUNGEN Allgemeine Warnhinweise SICHERHEITSSYMBOLE Achtung! In dieser Betriebsanleitung, Montageanleitung und weiteren technischen Unterlagen werden wichtige Sicherheitshinweise durch folgende Symbole unterschieden: Lesen Sie bei der Arbeit mit dem Öhlins-Produkt immer das Fahrzeugservice-Handbuch. Achtung! Das Sicherheitswarnsymbol bedeutet: Achtung!Ihre Sicherheit ist beteiligt. Der Stoßdämpfer/die Vorderradgabel/der Lenkungsdämpfer ist ein wichtiger Teil des Fahrzeugs und beeinträchtigt die Stabilität. - Seite 3 RXF34/RXF36/RXF36 M.2 Werkzeuge 18860-01 Innensechskant 28 mm 19245-01 Multiklemme TTX18 Kassettenschliesswerkzeug Öl, Fett, Gewindesicherung und Dichtmittel Gabelschmierfl üssigkeit 01336-01 - Renep CGLP 68 Gabelschmiermittel 1L Luftfederschmierfl üssigkeit 01337-06 - Renep CGLP 220 Luftfederschmierung 0,6L Funktionsfett 01338-22 - Renolit SI 410 M Silikonfett 225g...
- Seite 4 RXF34/RXF36/RXF36 M.2 Kit-Inhalt 18976-03 Luftfederaufbau auf 140-mm-Bausatz 18976-09 Luftfederaufbau auf 90-mm-Bausatz 18976-04 Luftfederaufbau auf 150-mm-Bausatz 18976-08 Luftfederaufbau auf 100-mm-Bausatz 18976-05 Luftfederaufbau auf 160-mm-Bausatz 18976-01 Luftfederaufbau auf 120-mm-Bausatz 18976-06 Luftfederaufbau auf 170-mm-Bausatz 18976-02 Luftfederaufbau auf 130-mm-Bausatz 18976-07 Luftfederaufbau auf 180-mm-Bausatz 00338-68...
- Seite 5 RXF34/RXF36/RXF36 M.2 Luftfeder von unteren Beinen entfernen Achtung! Nehmen Sie die Einstellung des Rückpralleinstellers und den Druck in der positiven Luftkammer auf und fahren Sie die Kammer vor der Wartung hoch. Wir empfehlen, bei Arbeiten an der Gabel das Lenkrohr mit einem Fahrradständer zu klemmen.
- Seite 6 RXF34/RXF36/RXF36 M.2 3. Verwenden Sie einen Steckschlüssel mit einem tiefen Innensechskantschlüssel von 12 mm oder 14 mm (keine Unterlegscheibe), um die Unterlegscheibe und die Mutter am unteren Luftventil zu entfernen. 4. Lösen Sie die Luftfeder mit einem Steckschlüssel mit Innensechskantschlüssel 28 mm (18860-01) oder einem Kassettenverschlusswerkzeug.
- Seite 7 RXF34/RXF36/RXF36 M.2 Länge der Luftfederkartusche ändern Achtung! Reinigen Sie alle Teile mit Scheibenbremsenreiniger und Lappen, um Schmutz, altes Fett und Gewindedichtmittel vor der Wiedermontage zu entfernen. Neue O-Ringe/X- Ringe etc. mit frischem Montagefett schmieren. Achtung! Verwenden Sie bei der Wartung der Vordergabel einen Schraubstock und die entsprechenden Wellenklemmen.
- Seite 8 RXF34/RXF36/RXF36 M.2 3. Entfernen Sie die obere Kappe mit einem Steckschlüssel mit Innensechskant 28 mm (18860-01) oder einem Kassettenverschlusswerkzeug. 4. Entfernen Sie den alten O-Ring (00338-68) von der oberen Kappe. Reinigen Sie mit Scheibenbremsenreiniger und einem Papiertuch oder Lappen, um altes Gewindedichtmittel zu entfernen.
- Seite 9 RXF34/RXF36/RXF36 M.2 8. Tragen Sie eine halbe Umdrehung des Loctite 577-Gewindedichtmittels (01791-07) auf die oberen Kappengewinde auf. 9. Schrauben Sie die obere Kappe in das Zylinderrohr ein. Schrauben Sie die Verschlusskappe mit einem Drehmomentschlüssel mit 28-mm- Innensechskant oder einem Kassettenverschlusswerkzeug auf 10 Nm fest.
- Seite 10 RXF34/RXF36/RXF36 M.2 15. Setzen Sie die Luftfederkartusche wieder in das Stützrohr ein. Achtung! Wenn die 28-mm-Sechskantbuchse in den vorherigen Schritten verwendet wurde, führen Sie Schritt 16 durch, indem Sie Loctit anwenden. 16. Tragen Sie den blauen Loctite 243 auf die ersten (unteren) zwei (2) Gewinde der oberen Kappe (Außengewinde) auf.
- Seite 11 RXF34/RXF36/RXF36 M.2 19. Setzen Sie die untere Ventilmutter und die Unterlegscheibe wieder ein, falls zuvor montiert. Anzugsmoment 10 Nm. 20. Füllen Sie die Rampenkammer (A) unten auf und dann die Überdruckluftkammer (B) oben auf die gewünschten Luftdrücke. ✋ Vorsicht! Füllen Sie zuerst die Rampenkammer (A) unten auf.
- Seite 12 RXF34/RXF36/RXF36 M.2 Anhang A Die Teilenummer der Gabel befi ndet sich unten am Lenkrohr.
- Seite 13 Ihr Öhlins-Händler: Öhlins Racing AB Tel.:+46 (0)8 590 025 00 Box 722 SE-194 27, Upplands Väsby Telefax:+46 (0)8 590 025 80 Schweden www.ohlins.com...
