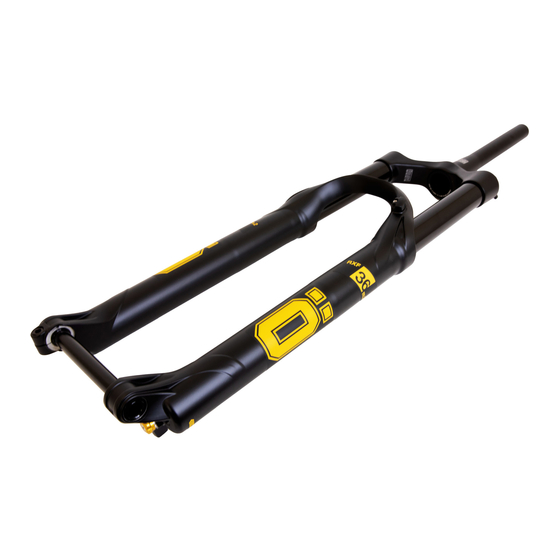

Ohlins RXF36 m.2 Coil Werkstatt-Handbuch

Vorderradgabel
Vorschau ausblenden Andere Handbücher für RXF36 m.2 Coil:

Werbung

Quicklinks

Diese Anleitung herunterladen
Vorderradgabel
RXF36 m.2 Coil
Werkstatthandbuch – 100-H Service

Werbung

loading

Verwandte Anleitungen für Ohlins RXF36 m.2 Coil

Inhaltszusammenfassung für Ohlins RXF36 m.2 Coil

  • Seite 1 Vorderradgabel RXF36 m.2 Coil Werkstatthandbuch – 100-H Service...

  • Seite 2: Inhaltsverzeichnis

    RXF36 M.2 COIL 100-H SERVICE Allgemeine Warnhinweise SICHERHEITSSYMBOLE Hinweis! In diesem Handbuch, der Montageanleitung und anderen technischen Unterlagen sind wichtige Sicherheitshinweise durch folgende Symbole Wenn Sie mit dem Öhlins-Produkt arbeiten, lesen Sie immer das Fahrzeug-Servicehandbuch. gekennzeichnet: Hinweis! Der Stoßdämpfer/die Vorderradgabel ist ein wichtiger Bestandteil des Fahrzeugs und Das Symbol Sicherheitswarnung bedeutet: Warnung! Es geht um Ihre wirkt sich auf die Stabilität aus.

  • Seite 3: Tools

    RXF36 M.2 COIL 100-H SERVICE Tools 19245-01 Mehrfachklemme TTX18 18860-01 Steckschlüssel Gr. 28 19246-02 Werkzeug zum Einsetzen der Dichtung 18867-01 Coil-Werkzeug Öl, Fett, Gewindesicherungsmittel und Dichtmittel Schmieröl Gabel 01336-01 – Renep CGLP 68 Gabelschmieröl 1L Funktionsfett 01338-22 – Renolit SI 410 M Silikonfett 225 g...

  • Seite 4: Inhalt Des Service-Kits

    RXF36 M.2 COIL 100-H SERVICE Inhalt des Service-Kits Pos. Kit-Nr. Beschreibung Notizen 18880-07 Service-Kit Rohrgruppe SKF RXF36 18885-01 Service-Kit RXF36 Coil-Kit 18710-01 18711-02 18709-01 18572-04 18572-01 (O-Ring blau) (Hauptdichtungen) (Schaumringe) (Schaumringe)) (Schaumringe)) x 18 (siehe Inhaltstabelle unten für Farbspezifikationen) Artikel-Nr.

  • Seite 5: Chassis 100-H Service

    RXF36 M.2 COIL 100-H SERVICE Chassis 100-H Service Wir empfehlen, das Lenkrohr bei Arbeiten an der Gabel mit einem Montageständer festzuklemmen. Hinweis! Zeichnen Sie die Einstellungen des Zugstufen- und Vorspannungseinstellers vor der Wartung auf. 1. Reinigen Sie die Außenseite der Gabel gründlich von Schmutz oder kleinen Steinen.
  • Seite 6 RXF36 M.2 COIL 100-H SERVICE 8. Entfernen Sie die alten Schaumstoffringe in den Lower Legs vor- sichtig mit einer Pinzette. 9. Entfernen Sie die alten Gummis vorsichtig von den Lower Legs. 10. Verwenden Sie einen Schraubendreher oder ähnliches, um die alten Abstreifringe zu entfernen.
  • Seite 7 RXF36 M.2 COIL 100-H SERVICE 14. Setzen Sie neue Abstreifringe wieder in die Lower Legs ein. Verwenden Sie zum Einsetzen das entsprechende Werkzeug und einen Gummihammer. 15. Tragen Sie eine dünne Schicht Funktionsfett auf die Innenflächen der Abstreifringe auf. 16. Tränken Sie die Schaumstoffringe in frischem Gabelschmieröl, bis sie sich voll mit Gabelschmieröl gesogen haben.

  • Seite 8: Dämpferkartusche 100-H Service

    RXF36 M.2 COIL 100-H SERVICE Coil-Federkartusche 100-H Service Hinweis! Reinigen Sie alle Teile mit einem Bremsenreiniger und einem Lappen, um Schmutz, altes Fett und Gewindedichtmittel vor dem erneuten Zusammenbau zu entfernen. Schmieren Sie neue O-Ringe/X-Ringe usw. mit frischem Montagefett, wenn kein anderes Fett angegeben ist.
  • Seite 9 RXF36 M.2 COIL 100-H SERVICE 6. Reinigen Sie die Federkartusche und die Unterlegscheibe mit einem Papiertuch oder einem weichen Lappen. Entfernen Sie die Unterlegscheibe. 7. Entfernen Sie den alten O-Ring vom Kolbenstangenende. 8. Installieren Sie einen neuen O-Ring (00338-57) aus dem Service- Kit (18885-01).
  • Seite 10 RXF36 M.2 COIL 100-H SERVICE 11. Verwenden Sie einen Lappen, der um eine lange Stange oder ähn- liches gewickelt ist, um die Innenseite des Innenrohrs zu reinigen. 12. Reinigen Sie die Gewinde des Federstandrohrs mit einem Bremsenreiniger und einem Papiertuch oder Lappen.
  • Seite 11 RXF36 M.2 COIL 100-H SERVICE 16. Setzen Sie die Federkartusche wieder in das Standrohr ein. 17. Verwenden Sie das Coil-Kit-Werkzeug und einen 20-mm-Schlüs- sel, um die Federkartusche auf 15 Nm festzuziehen. 18. Überprüfen Sie die Feder und reinigen Sie sie mit einem Papiertuch oder einem weichen Lappen.
  • Seite 12 RXF36 M.2 COIL 100-H SERVICE 22. Verwenden Sie eine Heizpistole und heizen Sie die Schutzrohre vorsichtig auf, bis sie fest um die Feder gewickelt sind. 23. Die Feder auf Raumtemperatur abkühlen lassen. 24. Tragen Sie eine großzügige Schicht Montagefett auf die Feder und die Schutzrohre auf.
  • Seite 13 RXF36 M.2 COIL 100-H SERVICE 28. Ziehen Sie die Gabel ein wenig auseinander, um die Spritze in die Löcher im unteren Teil einführen zu können. Richten Sie die Spritze vom Kolbenstangenende weg, so dass das Öl auf die Wand des unteren Schenkels trifft und nicht auf das Gewinde des Kolbenstangenendes.
  • Seite 14 RXF36 M.2 COIL 100-H SERVICE Anhang A Die Artikelnummer der Gabel befindet sich am unteren Ende des Lenkrohrs. Für ab 2019 hergestellte Gabeln ist die Artikel- Nr. auch auf dem Steuerrohr als QR-Code zu finden. Verwenden Sie einen QR-Code-Leser in einem Smartphone, um die Artikelnummer...
  • Seite 15 Ihr Öhlins-Händler: Öhlins Racing AB Box 722 Tel.: +46 (0)8 590 025 00 Faxnummer: +46 (0)8 590 025 80 SE-194 27, Upplands Väsby Schweden www.ohlins.com...
