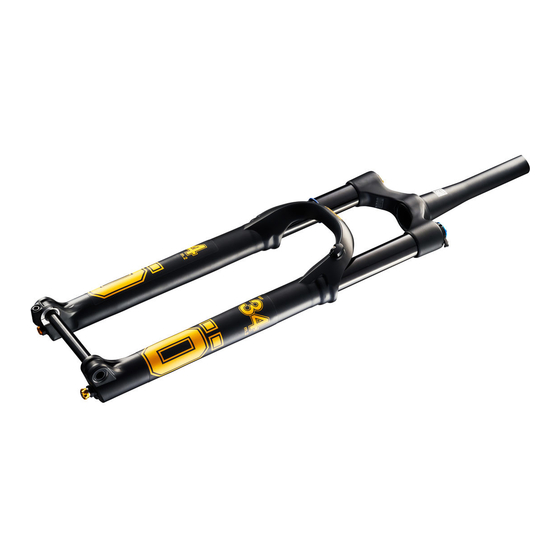

Ohlins RXF36 Bedienungsanleitung
Federgabel
Vorschau ausblenden
Andere Handbücher für RXF36:
- Bedienungsanleitung (12 Seiten) ,
- Werkstatt-handbuch (13 Seiten) ,
- Bedienungsanleitung/einbauanleitung (12 Seiten)
Werbung
Federgabel
RXF34/RXF36
Bedienungsanleitung / Einbauanleitung
Lieferumfang
Beschreibung
RXF34 29 Air TTX22
120/140/160 mm
RXF36 29 Air TTX22
120/140/150/160 mm
RXF36 29 Air STX22
150/160 mm
RXF36 27.5 Air TTX22
150/170 mm
RXF36 27.5 Air STX22
150/170 mm
⚠ Warnung!
Lesen Sie vor dem Einbau die Anleitung genau durch.
Die Federgabel ist ein wichtiges Element Ihres Bikes,
welches die Stabilität beeinflusst.
� Hinweis!
Die Abbildungen in dieser Montageanleitung können
sich von Ihrem Produkt unterscheiden.
� Hinweis!
Unter hohen Temperaturen, während der Lagerung
und des Transportes, können sich Schmiermittel und
Schutzöle lösen und die Verpackung verunreinigen.
Dies hat keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt vor dem
Einbau gründlich mit einem Stofflappen.
Teilenr
Stk
FG341x 1512
1
FG361x 171x
1
FG361x 1731
1
FG361x 1715
1
FG361x 1735
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ohlins RXF36
Inhaltszusammenfassung für Ohlins RXF36
- Seite 1 Lieferumfang Beschreibung Teilenr RXF34 29 Air TTX22 FG341x 1512 120/140/160 mm RXF36 29 Air TTX22 FG361x 171x 120/140/150/160 mm RXF36 29 Air STX22 FG361x 1731 150/160 mm RXF36 27.5 Air TTX22 FG361x 1715 150/170 mm RXF36 27.5 Air STX22 FG361x 1735 150/170 mm ⚠...
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE � Hinweis! Sicherheitssymbole Die Federgabel ist ein wichtiges Element Ihres Bikes, welches die Stabilität beeinflusst. In diesem Handbuch und anderen technischen Dokumente stehen wichtige � Hinweis! Sicherheitsinformationen, die sich durch die Lesen die das Handbuch und alle Dokumente Ihres folgenden Symbole unterscheiden. - Seite 3 EINBAUANLEITUNG ⚠ Warnung! Wir empfehlen den Einbau durch ein autorisiertes Öhlins MTB Service Center oder einen autorisiertesn Öhlins MTB Händler. ⚠ Warnung! Wenn das Rad in einem Montageständer befestigt ist, stellen Sie sicher, dass sie den Lenker festhalten, wenn sie die Federgabel entfernen, um Schäden am Lack und / oder der Oberfläche zu vermeiden.
- Seite 4 EINBAUANLEITUNG Befestigen Sie den Bremsschlauch in der Schlauchschelle und ziehen Sie die Schrauben fest. Verwenden Sie einen 2.5mm Inbusschlüssel. Ziehen Sie die Schrauben mit 0.5Nm fest. Schmieren Sie vor dem Einbau etwas Fett auf das Gewinde. Befestigen Sie mit einem 5mm Inbusschlüssel die Achse und ziehen Sie beide Schrauben A und B mit 6Nm fest.
- Seite 5 NEGATIVFEDERWEG (SAG) EINSTELLEN Das Einstellen des Negativfederwegs (SAG) ist ein entscheidender Teil des Settings, da es die Fahrhöhe des Bikes und den Lenkwinkel beeinflusst. Im folgenden Kapitel beschrei- ben wir, wie der Negativfederweg eingestellt werden kann. � Hinweis! Dieser Arbeitsschritt muss auf einem ebenen Untergrund durchgeführt werden.
-
Seite 6: Setting Sag
SETTING SAG Setzen Sie sich in voller Radbekleidung in normaler Fahrposition auf Ihr Bike. Steigen Sie vom Bike ab und messen den Weg, den der O-Ring (Indikator) zurückgelegt hat. Der Negativfederweg sollte bei ca. 10-15 % des Gabelweges liegen. Generelle Empfehlungen: •... -
Seite 7: Einsteller Ttx22
EINSTELLER TTX22 2. High Speed Dämpfung einstellen Druckstufendämpfung (Compression) kontrolliert die Energieaufnahme beim Einfedern der Federgabel und Zum Einstellen drehen Sie den schwarzen kontrolliert somit wie leicht der Dämpfer gestaucht Versteller auf dem TTX Cartridge. Drehen wird, wenn Sie über eine Bodenunebenheiten fahren. Sie im Uhrzeigersinn zum Erhöhen und Zugstufendämpfung (Rebound) kontrolliert die gegen den Uhrzeigersinn zum Verringern der... -
Seite 8: Einsteller Stx22
EINSTELLER STX22 Druckstufendämpfung (Compression) kontrolliert die Zugstufeneinsteller Energieaufnahme beim Einfedern der Federgabel und 2. Zugstufe (Rebound) einstellen kontrolliert somit wie leicht der Dämpfer gestaucht Drehen Sie den goldenen Einsteller auf wird, wenn Sie über eine Bodenunebenheiten fahren. dem Endauge. Drehen Sie zum Erhöhen Zugstufendämpfung (Rebound) kontrolliert die der Dämpfung im Uhrzeigersinn und zum Energieaufnahme beim Ausfedern und kontrolliert wie... - Seite 9 EINSTELLUNGEN Stabilität und Traktion Selbstvertrauen und einen niedrigeren Energieaufwand. Alle Bikes sind mit Blick auf eine bestimmte Einstellungsbereich Fahrwerksgeometrie konstruiert, die die Fahrhöhe und den Gabelwinkel Die RXF-Gabel wurde entwickelt um den berücksichtigen. Der Wechsel der gesamten Einstellungsbereich ausschöpfen Fahrwerkskomponenten kann diese zu können.
-
Seite 10: Einstellungen Ttx
EINSTELLUNGEN TTX Low-Speed-Druckstufendämpfung geliefert (komplett offen). Dies ist das beste Allround Set-Up und passt auf die Mehrzahl Der Low-Speed-Einsteller wird verwendet für der Fahrer und Strecken. die Kontrolle bei Geländestufen. Wenn sich das Bike wie folgt anfühlt: Wenn sich die Gabel weich und schwammig •... -
Seite 11: Einstellungen Stx
EINSTELLUNGEN STX Low-Speed-Druckstufendämpfung Luftdruck Der korrekte Luftdruck und der Negativ- Der Low-Speed-Einsteller wird verwendet für federweg (SAG) sind zusammen mit den die Kontrolle bei Geländestufen. Klicks entscheidend, um das beste Set-Up Wenn sich die Gabel weich und schwammig für Ihren Fahrstil zu finden. Starten Sie mit anfühlt oder das Bike instabil erscheint (z.B. - Seite 12 EINSTELLUNGEN Auf originale Fahrposition zurücksetzen. Nach der Reduzierung des Luftdrucks ist es notwendig die Gabel auf Ihre ursprüngliche Länge zurückzusetzen. Beispiel: Wenn Sie den Druck von 130psi auf 80psi reduzieren, bekommt die Gabel eine niedrigere Fahrhöhe (kürzerer Arbeitsweg). Setzen Sie die Gabel auf die ursprüngliche Fahrposition zurück, in dem sie den Lenker nach oben ziehen, während eine zweite Person das Rad fest auf den Untergrund...
- Seite 13 Stellen Sie vor Ihrer ersten Fahrt sicher, dass die Basis Set-Up Daten mit den empfohlenen Set-Up Daten übereinstimmen. Schauen Sie die Anpassungen und Einstellungen im Dämpferhandbuch nach bevor Sie Änderungen vornehmen. Kontaktieren Sie ein authorisiertes Öhlins MTB Service Center, wenn Sie irgendwelche Fragen zum Set-Up haben. RXF34/RXF36 TTX22 RXF36 STX22 Rebound clicks...
- Seite 14 This page intentionally left blank 14/16...
- Seite 15 This page intentionally left blank 15/16...
-
Seite 16: Wartung
WARTUNG Extreme Fahrten unter ungünstigen Wetterbedingungen oder mangelhafte Reinigung verkürzt die Serviceintervalle. Instandhaltung Intervalle Dreck und Schmutz von der Gabel entfernen. jede Fahrt Überprüfung des Luftdrucks und des Negativfederweges. jede Fahrt Überprüfen der Drehmomente der Schrauben. jede Fahrt Gehäuse entfernen, Reinigen und Überprüfen der Lager und 50 Std.
