Ohlins RXF36 m.2 Coil Werkstatt-Handbuch

Vorschau ausblenden Andere Handbücher für RXF36 m.2 Coil:

Werbung

Quicklinks

Diese Anleitung herunterladen
Vorderradgabel
RXF36 m.2 Coil
Werkstatthandbuch – Änderung der Hublänge

Werbung

loading

Verwandte Anleitungen für Ohlins RXF36 m.2 Coil

Inhaltszusammenfassung für Ohlins RXF36 m.2 Coil

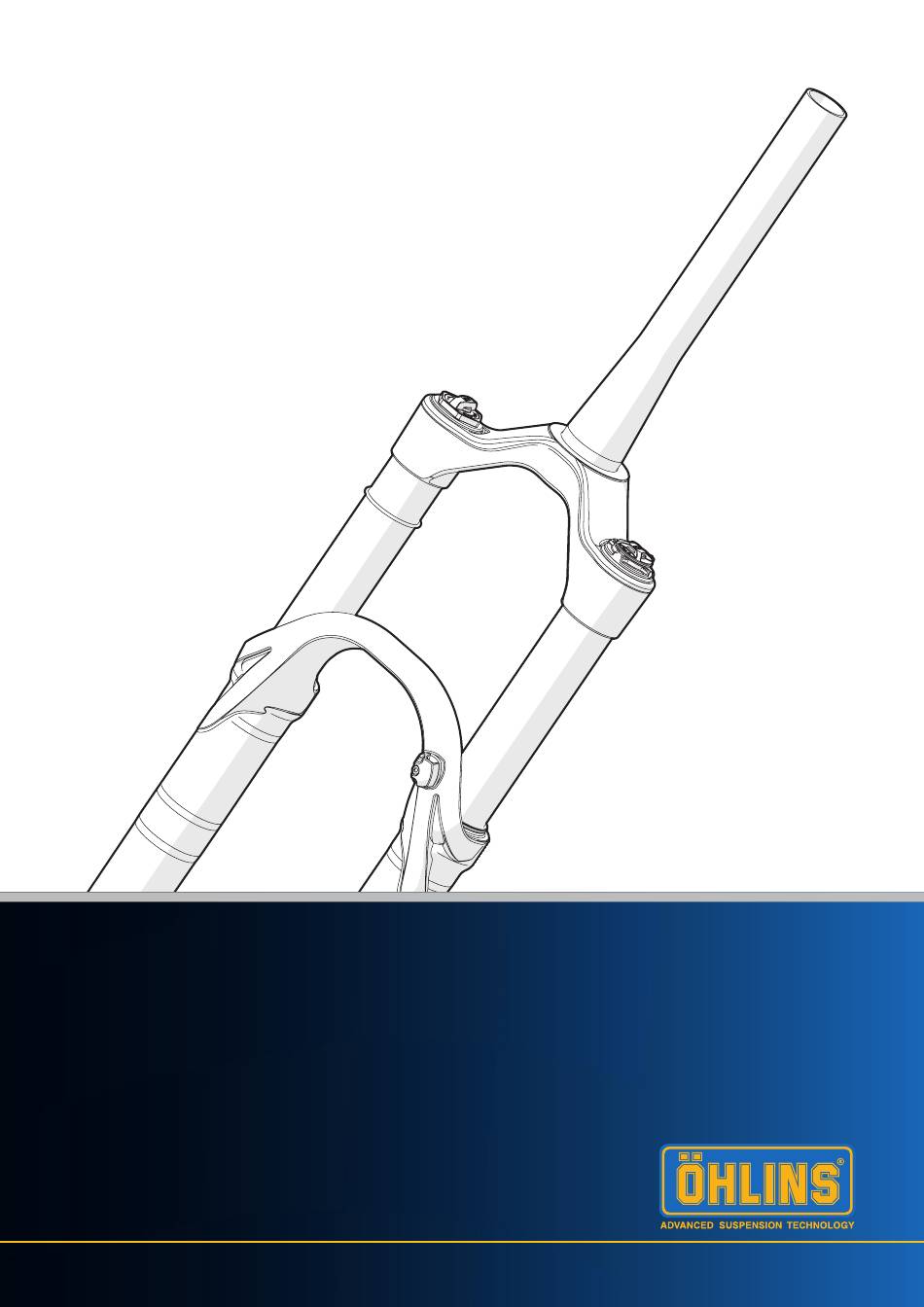

  • Seite 1 Vorderradgabel RXF36 m.2 Coil Werkstatthandbuch – Änderung der Hublänge...

  • Seite 2: Sicherheitssymbole

    RXF36 M.2 COIL ÄNDERUNG DER HUBLÄNGE Allgemeine Warnhinweise SICHERHEITSSYMBOLE Hinweis! In diesem Handbuch, der Montageanleitung und anderen technischen Unterlagen sind wichtige Sicherheitshinweise durch folgende Symbole Wenn Sie mit dem Öhlins-Produkt arbeiten, lesen Sie immer das Fahrzeug-Servicehandbuch. gekennzeichnet: Hinweis! Der Stoßdämpfer/die Vorderradgabel ist ein wichtiger Bestandteil des Fahrzeugs und Das Symbol Sicherheitswarnung bedeutet: Warnung! Es geht um Ihre Sicherheit.
  • Seite 3 RXF36 M.2 COIL ÄNDERUNG DER HUBLÄNGE Tools 18860-01 Steckschlüssel Gr. 28 18867-01 Coil-Werkzeug Öl, Fett Schmieröl Gabel 01336-01 – Renep CGLP 68 Gabelschmieröl 1L Montagefett Slickoleum/Buzzy's Slick Honey Überblick – Allgemeines Layout Chassis Dämpferkar- tusche Federbein- Kartusche...
  • Seite 4 RXF36 M.2 COIL ÄNDERUNG DER HUBLÄNGE Änderung der Hublänge Wir empfehlen, das Lenkrohr bei Arbeiten an der Gabel mit einem Montageständer festzuklemmen. Hinweis! Zeichnen Sie die Einstellungen des Zugstufen- und Vorspannungseinstellers vor der Wartung auf. 1. Reinigen Sie die Außenseite der Gabel gründlich von Schmutz oder kleinen Steinen.
  • Seite 5 RXF36 M.2 COIL ÄNDERUNG DER HUBLÄNGE 8. Lösen Sie die Federkartusche mit dem Coil-Kit-Werkzeug (18867-01) und einem 20-mm-Schlüssel. 9. Entfernen Sie die Federkartusche. 10. Reinigen Sie die Federkartusche und die Unterlegscheibe mit einem Papiertuch oder einem weichen Lappen. Entfernen Sie die Unterlegscheibe.
  • Seite 6 RXF36 M.2 COIL ÄNDERUNG DER HUBLÄNGE 15. Reinigen Sie die Gewinde des Federstandrohrs mit einem Bremsenreiniger und einem Papiertuch oder Lappen. 16. Reinigen Sie die Gewinde der Federkartusche mit einem Bremsenreiniger und einem Papiertuch oder Lappen. 17. Setzen Sie die Unterlegscheibe wieder ein.
  • Seite 7 RXF36 M.2 COIL ÄNDERUNG DER HUBLÄNGE 19. Setzen Sie die Federkartusche wieder in das Standrohr ein. 20. Verwenden Sie das Coil-Kit-Werkzeug und einen 20-mm-Schlüssel, um die Federkartusche auf 15 Nm festzuziehen. 21. Setzen Sie die Innenrohre wieder in die Lower Legs ein.
  • Seite 8 RXF36 M.2 COIL ÄNDERUNG DER HUBLÄNGE 22. Ziehen Sie die Gabel ein wenig auseinander, um die Spritze in die Löcher im unteren Teil einführen zu können. Richten Sie die Spritze vom Kolbenstangenende weg, so dass das Öl auf die Wand des unteren Schenkels trifft und nicht auf das Gewinde des Kolbenstangenendes.
  • Seite 10 Ihr Öhlins-Händler: Öhlins Racing AB Box 722 Tel.: +46 (0)8 590 025 00 Faxnummer: +46 (0)8 590 025 80 SE-194 27, Upplands Väsby Schweden www.ohlins.com...
