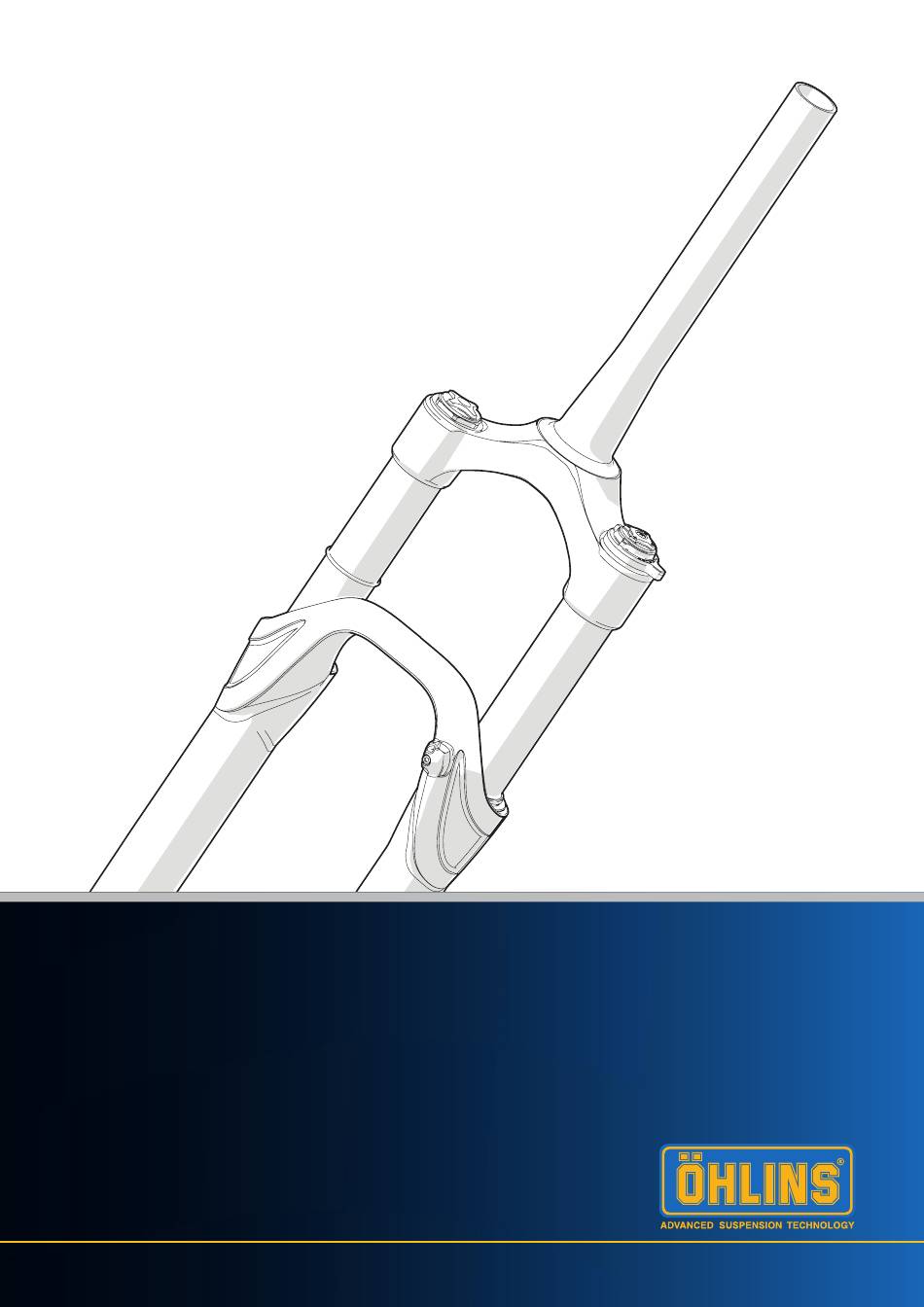

- Seite 1 Vorderradgabel RXF34/RXF36 Werkstatthandbuch – 50 Stunden...
-
Seite 2: Sicherheitsvorkehrungen
SICHERHEITSVORKEHRUNGEN Allgemeine Warnhinweise SICHERHEITSSYMBOLE In diesem Handbuch, der Montageanleitung und anderen technischen Hinweis! Unterlagen sind wichtige Sicherheitshinweise durch folgende Symbole Wenn Sie mit dem Öhlins-Produkt arbeiten, lesen Sie immer das gekennzeichnet: Fahrzeug-Servicehandbuch. Hinweis! Das Symbol Sicherheitswarnung bedeutet: Warnung! Es geht um Ihre Sicherheit. Der Stoßdämpfer/die Vorderradgabel ist ein wichtiger Bestandteil des Fahrzeugs und ⚠... - Seite 3 RXF34/RXF36 50-H SERVICE Vorderradgabel RXF34/RXF36 50-H Service Hinweis! Zeichnen Sie vor der Wartung die Zugstufeneinstellung und den Druck in der Positivkammer und der Ramp-up-Kammer auf. Wir empfehlen, das Lenkrohr bei Arbeiten an der Gabel mit einem Montageständer festzuklemmen. 1. Reinigen Sie die Außenseite der Gabel gründlich von Schmutz oder kleinen Steinen.
- Seite 4 RXF34/RXF36 50-H SERVICE 3. Entfernen Sie die Mutter mit einem Steckschlüssel Gr. 14. 4. Verwenden Sie einen Steckschlüssel mit einem 12 mm tiefen Innensechskant, um die Unterlegscheibe und die Mutter am unteren Luftventil zu entfernen. 5. Ziehen Sie das Lower Leg von den Innenrohren.
- Seite 5 RXF34/RXF36 50-H SERVICE 7. Entfernen Sie die Schaumstoffringe in den Lower Legs vorsichtig mit einer Pinzette. 8. Reinigen Sie die Schaumstoffringe vorsichtig mit einem Bremsenreiniger und einem Papiertuch oder Lappen, um altes Schmiermittel und Schmutz zu entfernen. Auf Beschädigungen prüfen und ggf.
- Seite 6 RXF34/RXF36 50-H SERVICE 10. Halten Sie die Lower Legs verkehrt herum und reinigen Sie die Abstreifringe und die oberen Buchsen mit einem weichen Lappen. 11. Verwenden Sie einen Lappen, der um eine lange Stange oder ähnliches gewickelt ist, um die Innenseiten der Lower Legs zu reinigen.
- Seite 7 RXF34/RXF36 50-H SERVICE 13. Verwenden Sie eine Pinzette, um die getränkten Schaumstoffringe vorsichtig wieder in die Lower Legs einzusetzen. Vergewissern Sie sich, dass sie korrekt montiert und nicht verdreht sind. 14. Reinigen Sie die Innenrohre mit einem Papiertuch oder einem weichen Lappen.
- Seite 8 RXF34/RXF36 50-H SERVICE 16. Injizieren Sie 5 ml Gabelschmierflüssigkeit in den Federgabelschenkel und 5 ml in den Dämpfergabelschenkel. 17. Setzen Sie den Mutter des Gabelschlüssels, die goldene Kappe und die Schraube wieder ein und ziehen Sie sie auf 10 Nm fest.
- Seite 9 Ihr Öhlins-Händler: Öhlins Racing AB Box 722 Tel.: +46 (0)8 590 025 00 Faxnummer: +46 (0)8 590 025 80 SE-194 27, Upplands Väsby Schweden www.ohlins.com...
