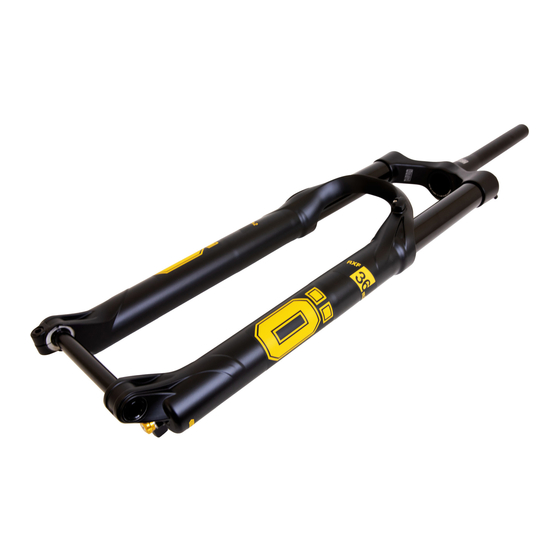

Ohlins RXF36 m.2 Coil Werkstatt-Handbuch
Vorderradgabel
Vorschau ausblenden
Andere Handbücher für RXF36 m.2 Coil:
- Werkstatt-handbuch (10 Seiten) ,
- Werkstatt-handbuch (15 Seiten) ,
- Benutzerhandbuch / montageanleitung (17 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Ohlins RXF36 m.2 Coil
Inhaltszusammenfassung für Ohlins RXF36 m.2 Coil
- Seite 1 Vorderradgabel RXF36 m.2 Coil Werkstatthandbuch – 50-H Service...
-
Seite 2: Sicherheitsvorkehrungen
SICHERHEITSVORKEHRUNGEN Allgemeine Warnhinweise SICHERHEITSSYMBOLE In diesem Handbuch, der Montageanleitung und anderen technischen Hinweis! Unterlagen sind wichtige Sicherheitshinweise durch folgende Symbole Wenn Sie mit dem Öhlins-Produkt arbeiten, lesen Sie immer das gekennzeichnet: Fahrzeug-Servicehandbuch. Hinweis! Das Symbol Sicherheitswarnung bedeutet: Warnung! Es geht um Ihre Der Stoßdämpfer/die Vorderradgabel ist ein wichtiger Bestandteil des Fahrzeugs und Sicherheit. - Seite 3 RXF36 M.2 COIL 50-H SERVICE Inhalt des Service-Kits 18885-01 Service-Kit RXF36 Coil-Kit x 18 (siehe Inhaltstabelle unten für Farbspezifikationen) Artikel-Nr. Artikelbezeichnung 18669-01 Schutzrohr Rot 18669-02 Schutzrohr Gelb 18669-03 Schutzrohr Grün 18669-04 Schutzrohr Blau 18669-05 Schutzrohr Weiß 00338-57 00576-06 18669-XX 18669-06...
- Seite 4 RXF36 M.2 COIL 50-H SERVICE Vorderradgabel RXF36 m.2 Coil 50-H Service Wir empfehlen, das Lenkrohr bei Arbeiten an der Gabel mit einem Montageständer festzuklemmen. Hinweis! Zeichnen Sie die Einstellungen des Zugstufen- und Vorspannungseinstellers vor der Wartung auf. 1. Reinigen Sie die Außenseite der Gabel gründlich von Schmutz oder kleinen Steinen.
- Seite 5 RXF36 M.2 COIL 50-H SERVICE 6. Ziehen Sie das Lower Leg von den Innenrohren. 7. Lassen Sie aus den Lower Legs alle Flüssigkeiten ab. 8. Entfernen Sie die Schaumstoffringe in den Lower Legs vorsichtig mit einer Pinzette. 9. Reinigen Sie die Schaumstoffringe vorsichtig mit einem Bremsenreiniger und einem Papiertuch oder Lappen, um altes Schmiermittel und Schmutz zu entfernen.
- Seite 6 RXF36 M.2 COIL 50-H SERVICE 12. Verwenden Sie einen Lappen, der um eine lange Stange oder ähn- liches gewickelt ist, um die Innenseiten der Lower Legs zu reinigen. Hinweis! Achten Sie darauf, die Buchsen nicht zu verkratzen. 13. Tragen Sie eine dünne Schicht Funktionsfett auf die Innenflächen der Abstreifringe auf.
- Seite 7 RXF36 M.2 COIL 50-H SERVICE 17. Injizieren Sie 10 ml Gabelschmierflüssigkeit in beide Lower Legs. 18. Setzen Sie die Montagemutter für die Dämpferkartusche wieder ein. Verwenden Sie einen Drehmomentschlüssel mit einem 14-mm-Innensechskant und ziehen Sie ihn auf 10 Nm fest.
- Seite 8 RXF36 M.2 COIL 50-H SERVICE 22. Drehen Sie den Vorspanneinstellknopf gegen den Uhrzeigersinn in Richtung Minus bis zum Anschlag (minimale Vorspannposition). 23. Verwenden Sie einen Steckschlüssel mit einem Innensechskant von 28 mm (18860-01), um die Vorspannungseinstelleinheit und die Unterlegscheibe zu entfernen.
- Seite 9 RXF36 M.2 COIL 50-H SERVICE 28. Überprüfen Sie die Feder und die Schutzrohre. Wenn die Schutzrohre intakt und nicht beschädigt sind, fahren Sie mit Schritt 34 fort. ✋ Achtung! Wenn die Schutzrohre beschädigt sind, müssen sie ausgetauscht werden, um das Innenrohr nicht zu beschädigen und Geräusche durch Federkontakt mit dem Innenrohr zu vermeiden.
- Seite 10 RXF36 M.2 COIL 50-H SERVICE 34. Tragen Sie eine großzügige Schicht Montagefett auf die Feder und die Schutzrohre auf. 35. Setzen Sie die Feder wieder in das Standrohr ein. Wischen Sie die Gewinde der Abdeckkappen im Stützrohr sauber ab, verwenden Sie keinen Reiniger.
- Seite 11 RXF36 M.2 COIL 50-H SERVICE...
- Seite 12 Ihr Öhlins-Händler: Tel.: +46 (0)8 590 025 00 Öhlins Racing AB Box 722 Faxnummer: +46 (0)8 590 025 80 SE-194 27, Upplands Väsby www.ohlins.com Schweden...
