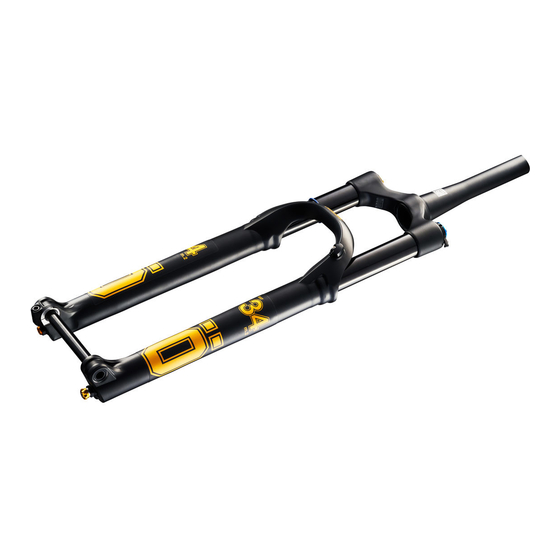

Ohlins RXF34 Werkstatt-Handbuch
Vorderradgabel
Vorschau ausblenden
Andere Handbücher für RXF34:
- Bedienungsanleitung (17 Seiten) ,
- Werkstatt-handbuch (13 Seiten) ,
- Bedienungsanleitung/einbauanleitung (12 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Ohlins RXF34
Inhaltszusammenfassung für Ohlins RXF34
- Seite 1 Vorderradgabel RXF34/RXF36 Werkstatthandbuch – Rohrbaugruppe und Luftfeder 100 h...
-
Seite 2: Inhaltsverzeichnis
SICHERHEITSVORKEHRUNGEN Allgemeine Warnhinweise SICHERHEITSSYMBOLE Hinweis! In diesem Handbuch, der Montageanleitung und anderen technischen Unterlagen sind wichtige Sicherheitshinweise durch folgende Symbole Wenn Sie mit dem Öhlins-Produkt arbeiten, lesen Sie immer das gekennzeichnet: Fahrzeug-Servicehandbuch. Hinweis! Das Symbol Sicherheitswarnung bedeutet: Warnung! Es geht um Ihre Sicherheit. Der Stoßdämpfer/die Vorderradgabel ist ein wichtiger Bestandteil des Fahrzeugs und ⚠... -
Seite 3: Tools
RXF34/RXF36 100-H SERVICE Tools 18860-01 Steckschlüssel Gr. 28 19245-01 Mehrfachklemme TTX18 19246-02 Abstreifringswerkzeug (RXF36) 19246-03 Wischerdichtungswerkzeug (RXF34) 3a-b Öl, Fett, Gewindesicherungsmittel und Dichtmittel Schmieröl Gabel 01336-01 – Renep CGLP 68 Gabelschmieröl 1L Luftkammerschmieröl 01337-06 – Renep CGLP 220 Luftkammerschmieröl 0,6 L Funktionsfett 01338-22 –... -
Seite 4: Inhalt Des Service-Kits
Inhalt des Service-Kits 18850-01 Service-Kit Rohrgruppe RXF34 18880-07 Service-Kit Chassis SKF RXF36 * 18850-12 Service Kit Luftfederkartusche RXF34/RXF36 ** * Die folgenden Service-Kits 18880-01/03 können ebenfalls verwendet werden. **Das folgende Service-Kit 18850-02 kann ebenfalls verwendet werden. 18612-13 18572-02 18602-01 18579-03... -
Seite 5: Chassis 100-H Service
RXF34/RXF36 100-H SERVICE Chassis 100-H Service Wir empfehlen, das Lenkrohr bei Arbeiten an der Gabel mit einem Montageständer festzuklemmen. Hinweis! Zeichnen Sie vor der Wartung die Zugstufeneinstellung und den Druck in der Positivkammer und der Ramp-up-Kammer auf. 1. Reinigen Sie die Außenseite der Gabel gründlich von Schmutz oder kleinen Steinen. - Seite 6 Bremsenreiniger und einem Papiertuch oder Lappen, um altes Schmiermittel und Schmutz zu entfernen. 13. Setzen Sie neue Anschlaggummis (18572-02 RXF34, 18572-01 RXF36) in die Lower Legs ein. Verwenden Sie eine lange Stange oder ähnliches, um sie richtig zu positionieren.
- Seite 7 RXF34/RXF36 100-H SERVICE 14. Setzen sie neue Abstreifringe (18579-03 RXF34, 18711-01/18711- 02 RXF36) in die Lower Legs ein. Verwenden Sie zum Einsetzen das entsprechende Werkzeug und einen Gummihammer. 15. Tragen Sie eine dünne Schicht Funktionsfett auf die Innenflächen der Abstreifringe auf.
-
Seite 8: Luftfederkartusche 100-H Service
RXF34/RXF36 100-H SERVICE Luftfederkartusche 100-H Service Hinweis! Reinigen Sie alle Teile mit einem Bremsenreiniger und einem Lappen, um Schmutz, altes Fett und Gewindedichtmittel vor dem erneuten Zusammenbau zu entfernen. Neue O-Ringe/X-Ringe etc. mit frischem Montagefett schmieren. Hinweis! Verwenden Sie bei der Wartung der Vorderradgabel einen Schraubstock und die entsprechenden Schaftklemmen. - Seite 9 RXF34/RXF36 100-H SERVICE 7. Entfernen Sie den alten O-Ring (18612-04) von der Basiskappe. 8. Montieren Sie einen neuen O-Ring (18612-04) auf der Basiskappe. 9. Entfernen Sie die beiden alten O-Ringe (00638-86) vom oberen Luftkammerzylinderrohr. 10. Montieren Sie zwei neue O-Ringe (00638-86) auf dem oberen Luftkammerzylinderrohr.
- Seite 10 RXF34/RXF36 100-H SERVICE 12. Entfernen Sie die beiden alten Stützringe (18556-03). 13. Reinigen Sie den Kolben vorsichtig mit einem Bremsenreiniger und einem Papiertuch oder Lappen, um altes Fett und Schmutz zu entfernen. 14. Montieren Sie einen neuen O-Ring (18637-01) am Kolben zwischen den Stützringen.
- Seite 11 RXF34/RXF36 100-H SERVICE 17. Setzen Sie die Innenrohre wieder in die Lower Legs ein. 18. Injizieren Sie 5 ml Gabelschmierflüssigkeit in den Federgabelschenkel und 5 ml in den Dämpfergabelschenkel. Ziehen Sie beide Muttern auf 10 Nm an. 19. Setzen Sie die Mutter des Gabelschlüssels, die goldene Kappe und die Schraube wieder ein.
- Seite 12 RXF34/RXF36 100-H SERVICE 17. Schieben Sie das obere Luftkammerzylinderrohr auf die untere Luft- federeinheit und fügen Sie 0,5 ml Luftfederschmierflüssigkeit in das Zylinderrohr hinzu. Verschrauben Sie den Dichtkopf handfest mit dem Zylinderrohr. Ziehen Sie dann den Dichtkopf mit einem 19-mm-Schraubenschlüssel auf 10 Nm fest.
- Seite 13 Ihr Öhlins-Händler: Öhlins Racing AB Box 722 Tel.: +46 (0)8 590 025 00 Faxnummer: +46 (0)8 590 025 80 SE-194 27, Upplands Väsby Schweden www.ohlins.com...
